SV
① Vertikalt utlopp
1. Ta bort de fyra klämringsbultarna, låsbrickorna och de platta brickorna.
2. Vrid klämringen 90 ° och rikta in hålen på klämringen med motoradaptern/-
barriären.
3. Återmontera klämringsbultarna, låsbrickorna och de platta brickorna.
8.4
Montera pumpen

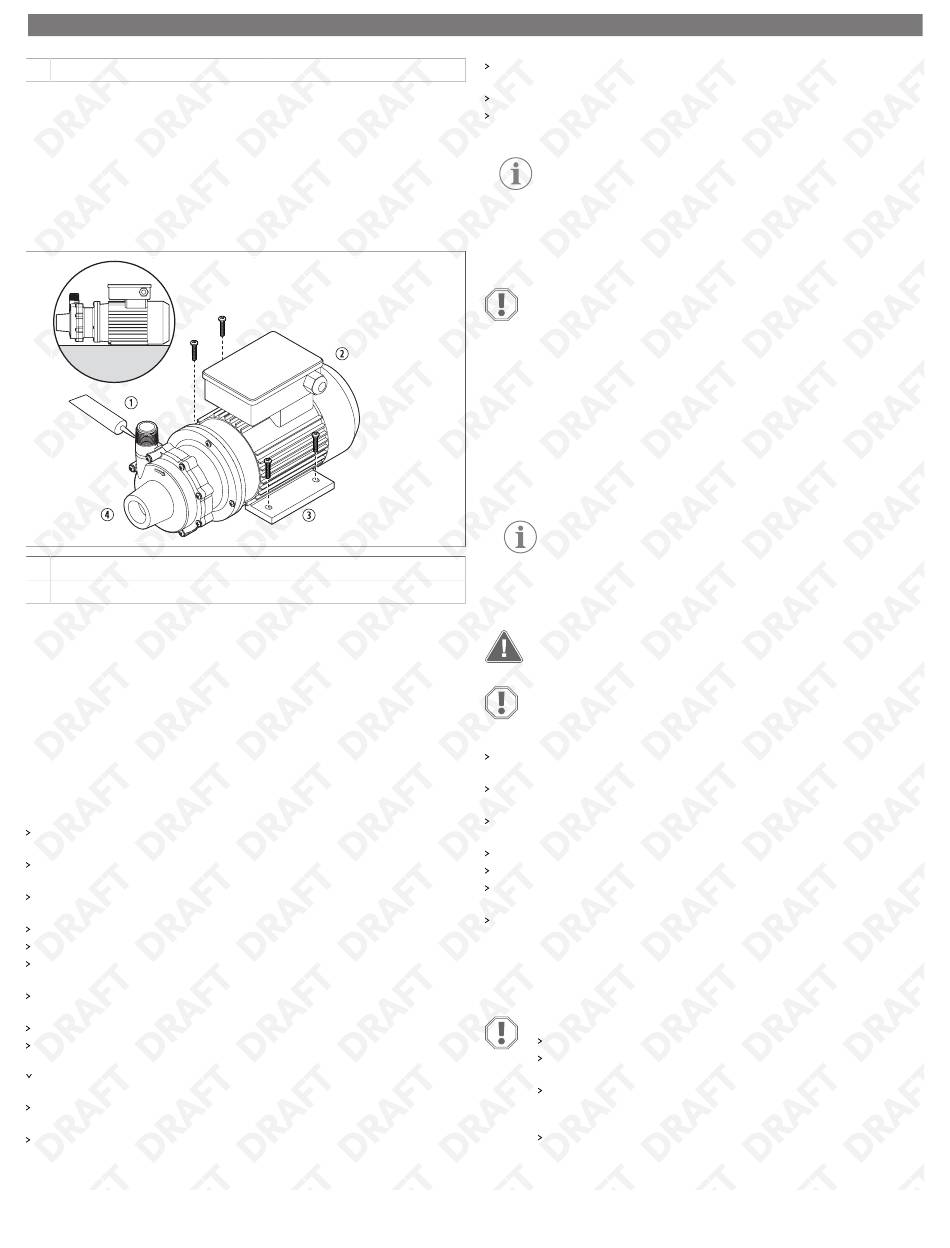

Montera pumpen säkert på önskad plats (P030 visas):
① Tätningsmedel
② Motor
1. Placera pumpmotorn på den önskade platsen och markera monteringshålens lägen.
2. Borra hål för monteringsskruvarna.
3. Om pumpen var inpackad med transportmellanlägg av plast ska mellanläggen
placeras under motorns konsol.
4. Dra åt skruvarna för att fästa pumpen säkert på plats.
5. Använd ett lämpligt rörtätningsmedel eller gängtejp på gängorna och andra
röranslutningar.
6. Dra åt alla anslutningar med lämpliga verktyg för de valda rörledningsmaterialen.
8.5
Ansluta rörledningen
Förhindra belastning på pumphuset genom att ge rörledningarna nära pumpen
fristående stöd.
Förhindra att skräp tränger in i pumpen tillsammans med vätskan genom att installera
en sil på inloppsröret.
Minimera rörfriktion genom att placera rörledningen på pumpens sugsida i en rak och
kort konfiguration.
Håll krökar och ventiler på minst tio rördiametrar bort från sug- och utloppsändarna.
Montera insugningsröret plant eller en aning lutande uppåt mot pumpen.
Förhindra lufickor genom att säkerställa att sugledningen inte har några höga
punkter.
Se till att sugledningen har minst samma storlek som eller en rörstorlek större än
suginloppsporten, så att den inte påverkar NPSHa.
Minska inte sugledningens storlek.
Se till att en backventil och en reglerventil (om tillämpligt) är monterade på
utloppsledningen.
Backventilen förhindrar att pumpen skadas av tryckstötar, medan reglerventilen
reglerar flödet.
Använd isoleringsventiler på sug- och utloppsledningarna för att göra pumpen
lättåtkomlig för underhåll.
Om en flexibel slang föredras är det viktigt att använda en förstärkt slang som är
klassificerad för korrekt temperatur, tryck och kemikaliebeständighet för den vätska
som pumpas.
74
② Horisontellt utlopp
③ Fot
④ Pumphuvud
Använd ett lämpligt rörtätningsmedel eller gängtejp på gängorna och andra
röranslutningar.
Se till att sugventilen är helt öppen för att undvika begränsning av sugflödet.
Installera ett spolningssystem i rörledningarna, så att pumpen kan spolas innan den
demonteras för service.
ANVISNING Pumpmodellerna P062, P075, P100, P137, P150 och P200
är försedda med en anordning för en kundinstallerad 0,25 in (6,35 mm)
dränering i impellerhuset. Uppnå bästa prestanda genom att säkerställa att
måttet på rörledningen till pumpen är lämpligt för flödeshastigheten.
8.6
Anslut en valfri dräneringsplugg eller ventil (tillval)
OBSERVERA! Risk för skada
Dra inte åt dräneringspluggen eller ventilen för hårt under installationen.
Endast P062, P075, P137, P150, P200: En dräneringsplugg eller -ventil avlägsnande av
vätskor innan underhåll utförs på pumpen är monterad i impellerhuset.
Så här ansluter du en valfri dräneringsplugg eller -ventil:
1. Kläm fast impellerhuset på ett pelarborrbord.
2. Använd ett 0,44 in (11,10 mm) borr och den gjutna tappen som en guide.
3. Borra helt genom den gjutna tappen och in i impellerhusets insida.
4. Använd en 0,25 in (6,35 mm) NPT-gängtapp.
5. Gänga hålet i den gjutna tappen till ett lämpligt djup.
ANVISNING Gänga inte för djupt.
8.7
Skapa de elektriska anslutningarna
VARNING! Risk för dödsfall på grund av elektricitet
Installationen får endast utföras av en kvalificerad elektriker.
OBSERVERA! Risk för skada
De korrekta elektriska anslutningarna anges på kopplingsschemat på
pumpen.
Före anslutningen till elnätet är det viktigt att kontrollera typetiketten med avseende
på spänning och rotationsanslutning och säkerställa korrekt jordning.
Se till att pumpens spänning, frekvens och fas stämmer överens med installationens
strömkälla.
Pumpen får inte användas eller installeras om spänningen, frekvensen, fasen och
strömstyrkan på typetiketten skiljer sig från strömförsörjningen.
Använd en kretsbrytare för att skydda motorn.
Använd en skyddsanordning mot fasfel för att skydda trefasmotorer.
För pumpar med två spänningsvärden ska pumpen anslutas till den specifika
tillämpningens spänning.
Säkerställ att effektövervakarna eller frekvensomvandlarna är installerade korrekt enligt
tillverkarens anvisningar.
9 Använda pumpen
OBSERVERA! Risk för skada
Fyll pumpen med vätska för flödning innan den används.
Följ stegen för att flödning och start av pumpen, verifiering av motorns
rotation och avstängning av pumpen.
Upprätthåll alltid tillräcklig NPSHa (tillgänglig netto positiv sughöjd).
Dometic rekommenderar att pumpen försörjs minst 24 in (60,96 cm) över
NPSHr (krävd netto positiv sughöjd).
Överväg faktorer som filter, silar och andra anslutningar i sugledningen när
NPSHa och NPSHr beräknas.
