LT
3. Išsukite varžtus ir nuimkite fiksavimo poveržles (jei yra), jai siurblio galvutė pritvirtinta
prie sumontuotų variklio tvirtinimo elementų.
4. Tvirtai laikykite siurblio galvutę (arba nesuspaustą pusę) ir tiesiai traukdami atjunkite
siurblio galvutę ir variklį.
5. Sulygiuokite angas pakaitiniame siurblio šlapiosios dalies bloke su angomis ant
variklio adapterio.
6. Įstatykite varžtus ir fiksavimo poveržles (jei yra).
7. Vadovaukitės atitinkamų siurblio modelių paveikslėliais skyriuje
surinkimas.

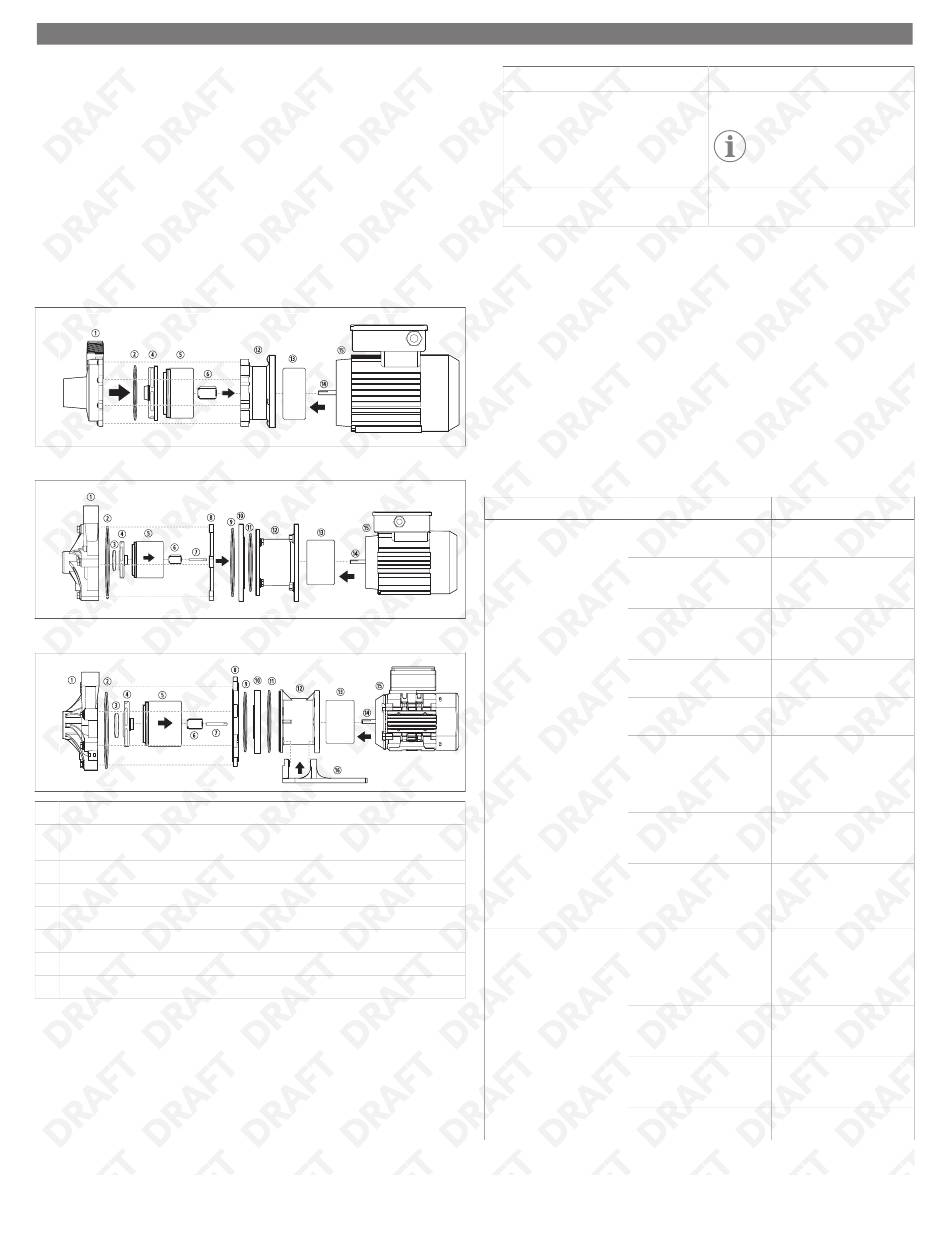

10.7
Pakartotinis siurblio surinkimas
P030 pakartotinis surinkimas
P045, P062, P075, P100 pakartotinis surinkimas
P137, P150, P200 pakartotinis surinkimas
① Siurblio korpusas
② Korpuso sandarinimo žiedas
③ Sparnuotės atraminis žiedas
④ Sparnuotės blokas
⑤ Sparnuotės pavaros blokas
⑥ Sparnuotės įvorė
⑦ Sparnuotės velenas
⑧ Variklio barjeras
1. Tik P045, P062, P075, P100, P137, P150, P200:
a) Dėkite prispaudimo sandarinimo žiedą ant prispaudimo žiedo ir montuokite ant
variklio adapterio. Tvirtai spauskite, kad užtikrintumėte sandarumą.
b) Dėkite barjero sandarinimo žiedą ant variklio barjero ir montuokite ant variklio
adapterio.
c) Montuokite sparnuotės veleną sulygiuodami plokštumas ant veleno su
plokštumomis ant variklio barjero. Įsitikinkite, kad sparnuotės velenas iki galo
įstatytas į variklio barjerą.
2. Montuokite sparnuotės atraminį žiedą, sparnuotės pavaros bloką ir sparnuotės įvorę.
192
Pakartotinis siurblio
⑨ Variklio barjeras
⑩ Prispaudimo žiedas (nepateikiamas su
⑪ Prispaudimo sandarinimo žiedas
P200)
⑫ Variklio adapteris
⑬ Išorinės pavaros magnetas
⑭ Variklio velenas
⑮ Variklis
⑯ Kojelė (nėra P200 modelyje)
Variantas
P030
P045, P062, P075, P100, P137, P150,
P200
3. Dėkite korpuso sandarinimo žiedą į griovelį ant siurblio korpuso ir patepkite
lubrikantu be alyvos.
4. Montuokite siurblio korpusą ant siurblio, patikrinkite, ar išleidimo angos orientacija
yra tinkama jūsų sistemai.
5. Viena ranka laikydami siurblio korpusą įstatykite ir pirštais priveržkite du varžtus su
poveržlėmis (jei yra) priešinguose taškuose.
6. Įstatykite ir pirštais priveržkite likusius siurblio korpuso tvirtinimo elementus.
7. Lizdiniu veržliarakčiu arba atsuktuvu (priklausomai nuo tvirtinimo elementų) tolygiai
priveržkite visus varžtus žvaigždės tvarka.
11 Gedimų nustatymas ir šalinimas
Vadovaudamiesi toliau pateiktomis instrukcijomis šalinkite problemas, atsiradusias ne dėl
darbo arba medžiaginių defektų.
Problema
Priežastis
Srautas nepakankamas arba
Siurbimo vamzdyne yra oro
jo nėra.
nuotėkis.
Siurblys nebuvo užpildytas.
Sistemos įsiurbimo aukštis
didesnis, nei tikėtasi.
Uždarytas vožtuvas.
Per didelė klampa arba savi-
tasis sunkis.
Per didelis įsiurbimo aukštis
arba nepakankamas NPSH.
Užsikimšo įsiurbimo linija ar-
ba įstrigo sparnuotės men-
tė.
Variklis sukasi netinkamai.
Žemas slėgis.
Siurblyje tekančiame skysty-
je yra oro arba dujų.
Per mažas sparnuotės skers-
muo.
Sistemos įsiurbimo aukštis
mažesnis, nei tikėtasi.
Variklis sukasi netinkamai.
Aprašas
Montuokite sparnuotės įvorę.
PASTABA P030 modelyje at-
raminis žiedas ir pavaros blokas
yra sparnuotės bloke.
Montuokite sparnuotės atraminį žiedą, spar-
nuotės pavaros bloką ir sparnuotės įvorę.
Priemonė
Patikrinkite vamzdžių jungtis
ir priveržkite sandariklius.
Prieš įjungdami būtinai už-
pildykite siurblio galvutę
skysčiu.
Patikrinkite sistemos reikala-
vimus; gali reikėti didesnio
siurblio.
Atidarykite įsiurbimo ir išlei-
dimo vožtuvus.
Patikrinkite skysčio mišinio
koncentraciją.
Užtikrinkite tinkamą įleidi-
mo slėgį. Siurblys turi būti
žemiau vandens lygio arba
tinkamai padidinto slėgio
cikle.
Patikrinkite įleidimo koštuvą
ir siurblio linijas, pašalinkite
nešvarumus.
Patikrinkite laidus ir įsitikinki-
te, kad montavimo konfigū-
racija atitinka siurblio laidų
instaliacijos schemą.
Šalinkite iš sistemos orą nau-
dodami automatinį oro šali-
nimo įtaisą arba rankiniu bū-
du atidarydami oro šalinimo
liniją aukščiausiame taške.
Patikrinkite sistemos reikala-
vimus; gali reikėti didesnio
siurblio.
Patikrinkite sistemos reikala-
vimus; gali reikėti mažesnio
siurblio.
Patikrinkite laidus ir įsitikinki-
te, kad montavimo konfigū-
