Magnetische aandrijving centrifugaalpomp
Beschikbare talen
Beschikbare talen
8.1
Empfohlene Werkzeuge und Materialien
Empfohlene Werkzeuge und Materialien
Abisolierer und Crimpzange
Wetterfeste Kabelverbinder
Andere Befestigungsteile
Zusätzliche Werkzeuge und Materialien für optionale Schritte
Bohrmaschine
0,44 in (11,10 mm) Bohraufsatz
0,25 in (6,35 mm) NPT-Gewindebohrer
Dornpresse
8.2
Installationsort
ACHTUNG! Beschädigungsgefahr
Der Motor ist nicht wasserdicht und muss in einer trockenen Umgebung
aufgestellt werden.
Der Pumpenauslass muss über dem Einlass liegen.
Montieren Sie die Pumpe nicht vertikal oder mit dem Motor unterhalb der
Pumpe.

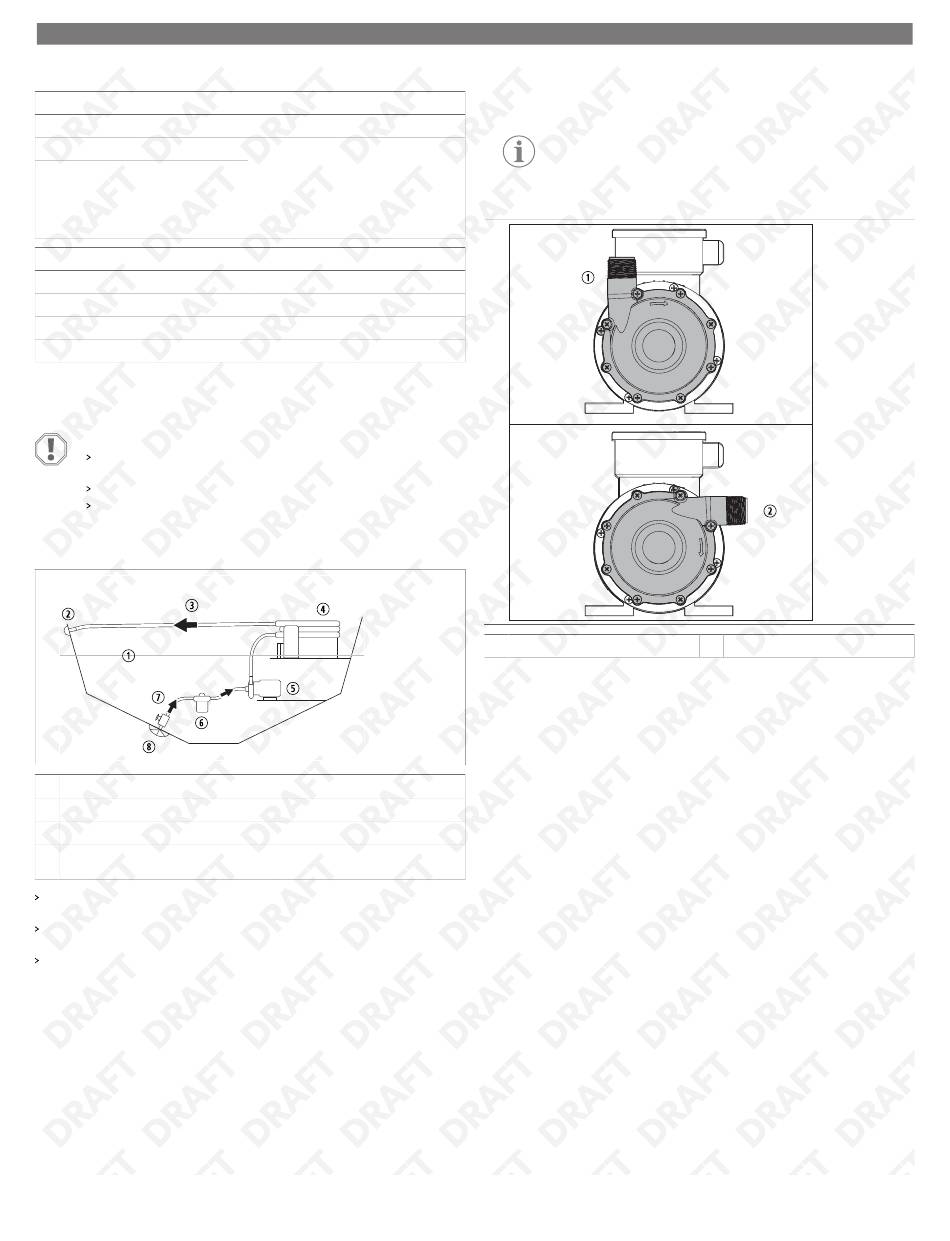

Beachten Sie bei der Auswahl des Montageorts die folgende Abbildung.
q
① Wasserlinie
② Meerwasserauslass
③ Auslassfluss
④ AC-Kondensatorspule
Platzieren Sie die Pumpe so weit unter der Wasserlinie wie möglich, um eine optimale
Leistung zu erzielen und die Saughöhe zu minimieren.
Platzieren Sie die Pumpe an einer Position, die eine waagerechte, horizontale
Ausrichtung ermöglicht, auf einem sicheren Untergrund.
Stellen Sie eine ausreichende Belüung um die Pumpe herum sicher, um den
ordnungsgemäßen Betrieb und die Kühlung des Motors zu gewährleisten.
8.3
Drehen des Pumpenkopfs (optional)
Die Pumpe ist mit einer vertikalen Ausrichtung des Auslasses vorkonfiguriert, die für die
meisten Installationen geeignet ist.
In einigen Fällen kann das Drehen des Pumpenkopfs die Installation von Pumpen und
Leitungen erleichtern. Das Drehen des Pumpenkopfs ist optional und sollte vor der
Montage der Pumpe erfolgen.
1. Stellen Sie sicher, dass der O-Ring nach dem Drehen ordnungsgemäß in der Nut
sitzt.
Kreuzschlitzschraubendreher
Steckschlüssel
• 0,31 in (7,92 mm)
• 0,38 in (9,52 mm)
• 0,5 in (12,7 mm)
• 0,62 in (15,88 mm)
• 0,75 in (19,05 mm)
Wasserdichtes Rohrdichtmittel oder -band
Ablassschraube oder -ventil
Wasserdichtes Isolierband
Kunststoff- oder Holzstab
⑤ Pumpe
⑥ Siebfilter
⑦ Einlassfluss
⑧ Seeventil (Kugelventil) und Sco-
op-Rumpfeinlass
Der O-Ring ist geschmiert und sollte nicht mehr geschmiert werden müssen.
2. Wenn der Pumpenauslass horizontal ist, muss der Motor eingestellt werden, damit
die Vorderseite der Pumpe angehoben wird, um Störungen zu vermeiden.
HINWEIS Verwenden Sie die Kunststoff-Versandkeile
(Verpackungsmaterial), um sie unter die Motorfüße zu legen und diese
zusätzlich zu stützen.
8.3.1
Drehen des Pumpenkopfs (P030)
① Vertikale Auslassausrichtung
1. Stellen Sie den Motor aufrecht hin und stützen Sie ihn dabei auf seine Lüerseite.
2. Entfernen Sie die acht Schrauben vom Pumpengehäuse.
3. Ziehen Sie das Gehäuse vom Motoradapter/der Motorbarriere weg.
4. Drehen Sie das Gehäuse um 90 ° und richten Sie die Schraubenlöcher am Gehäuse
und am Motoradapter/an der Motorbarriere aus.
5. Drücken Sie das Gehäuse nach unten, um es auf den Motoradapter/die
Motorbarriere zu setzen.
6. Befestigen Sie die Schrauben wieder.
8.3.2
Drehen des Pumpenkopfs (andere Modelle)
Befolgen Sie die nachstehenden Anweisungen beim Drehen des Pumpenkopfs der
Modelle P045, P062, P075, P100, P137, P150, P200.
DE
② Horizontale Auslassausrichtung
