DE

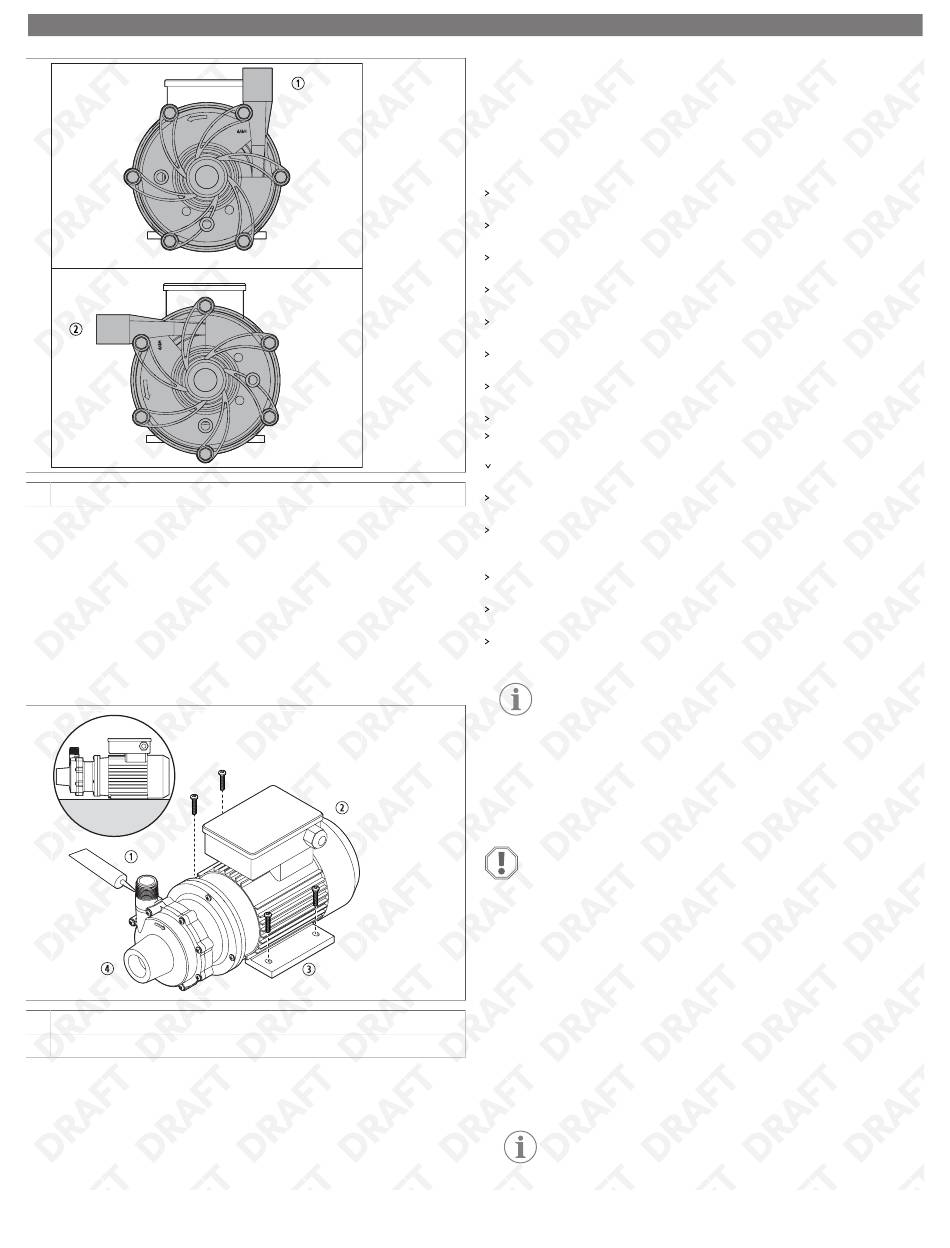

① Vertikale Auslassausrichtung
1. Entfernen Sie die vier Klemmringschrauben, Sicherungsscheiben und
Unterlegscheiben.
2. Drehen Sie den Klemmring um 90 ° und richten Sie die Löcher am Klemmring und
Motoradapter/der Motorbarriere aus.
3. Bringen Sie die Klemmringschrauben, Sicherungsscheiben und Unterlegscheiben
wieder an.
8.4
Montage der Pumpe
Montieren Sie die Pumpe sicher an der gewünschten Stelle (P030 ist abgebildet):
① Dichtungsmasse
② Motor
1. Platzieren Sie den Pumpenmotor an der gewünschten Position und markieren Sie
die Lage der Montagelöcher.
2. Bohren Sie Löcher für die Montageschrauben.
3. Wenn die Pumpe mit Kunststoff-Versandkeilen geliefert wurde, legen Sie die Keile
unter die Motorfüße.
4. Ziehen Sie die Schrauben fest, um die Pumpe in ihrer Position zu befestigen.
14
② Horizontale Auslassausrichtung
③ Gerätesockel
④ Pumpenkopf
5. Verwenden Sie ein geeignetes Rohrdichtmittel oder -band an den Gewinden und
anderen Rohranschlüssen.
6. Ziehen Sie alle Anschlüsse mit geeignetem Werkzeug für die ausgewählten
Rohrleitungsmaterialien fest.
8.5
Anschließen der Rohrleitungen
Um Belastungen des Pumpengehäuses zu vermeiden, sollten die Rohrleitungen in
der Nähe der Pumpe unabhängig voneinander abgestützt werden.
Um zu verhindern, dass zusammen mit der Flüssigkeit Fremdkörper in die Pumpe
gelangen, verwenden Sie ein Sieb am Einlassrohr.
Positionieren Sie die Rohrleitungen auf der Saugseite der Pumpe in einer geraden
und kurzen Anordnung, um die Rohrreibung zu minimieren.
Rohrbiegungen und Ventile müssen mindestens zehn Rohrdurchmesser von der
Ansaugung und vom Ablass entfernt sein.
Montieren Sie die Saugleitung so, dass sie waagerecht oder leicht nach oben zur
Pumpe hin geneigt ist.
Um Lueinschlüsse zu vermeiden, darf die Saugleitung keine hohen Stellen
aufweisen.
Stellen Sie sicher, dass die Saugleitung mindestens so groß ist wie die Ansaugöffnung
oder eine Rohrgröße größer, damit der NPSHa-Wert nicht beeinträchtigt wird.
Verringern Sie die Größe der Saugleitung nicht.
Stellen Sie sicher, dass ein Rückschlagventil und ein Regelventil (falls verwendet) an
der Druckleitung montiert sind.
Das Rückschlagventil verhindert Schäden an der Pumpe durch Wasserschlag,
während das Regelventil den Durchfluss regelt.
Um die Pumpe für Wartungsarbeiten zugänglich zu machen, verwenden Sie
Absperrventile an der Saug- und Druckleitung.
Wenn ein flexibler Schlauch bevorzugt wird, verwenden Sie einen verstärkten
Schlauch, der eine geeignete Temperatur-, Druck- und Chemikalienbeständigkeit für
die zu pumpende Flüssigkeit aufweist.
Verwenden Sie ein geeignetes Rohrdichtmittel oder -band an den Gewinden und
anderen Rohranschlüssen.
Um eine Einschränkung des Saugstroms zu vermeiden, ist darauf zu achten, dass das
Saugventil vollständig geöffnet ist.
Montieren Sie ein Spülsystem in den Rohrleitungen, damit die Pumpe gespült
werden kann, bevor sie für den Service entfernt wird.
HINWEIS Die Pumpenmodelle P062, P075, P100, P137, P150, und
P200 sind mit einer Vorrichtung für einen vom Kunden montierten
0,25 in (6,35 mm) Ablass im Flügelradgehäuse ausgestattet. Um
die beste Leistung zu erzielen, stellen Sie sicher, dass die Größe der
Pumpenleitungen für die Durchflussrate geeignet ist.
8.6
Anschließen der Ablassschraube oder des Ablassventils
(optional)
ACHTUNG! Beschädigungsgefahr
Ziehen Sie die Ablassschraube oder das Ablassventil während der Installation
nicht zu fest an.
Nur P062, P075, P137, P150, P200: Im Flügelradgehäuse ist eine Ablassschraube
oder ein Ablassventil zum Ablassen von Flüssigkeiten vor der Durchführung von
Wartungsarbeiten an der Pumpe montiert.
Anschließen einer optionalen Ablassschraube oder eines optionalen Ablassventils:
1. Klemmen Sie das Flügelradgehäuse an einem Bohrmaschinentisch fest.
2. Verwenden Sie eine 0,44 in (11,10 mm) Bohrmaschine und den geformten
Vorsprung als Führung.
3. Bohren Sie vollständig durch den geformten Vorsprung in das Innere des
Flügelradgehäuses.
4. Verwenden Sie ein 0,25 in (6,35 mm) NPT-Gewindebohrer.
5. Schneiden Sie das Loch im gegossenen Vorsprung auf eine angemessene Tiefe.
HINWEIS Schneiden Sie nicht zu tief.
