HU
8.2
Szerelési hely
FIGYELEM! Károsodás veszélye
A motor nem meríthető folyadékba, és száraz környezetben kell elhelyezni.
A szivattyú kimenetének a bemenet fölött kell lennie.
Ne szerelje fel a szivattyút függőlegesen vagy úgy, hogy a motor a szivattyú
alatt helyezkedik el.

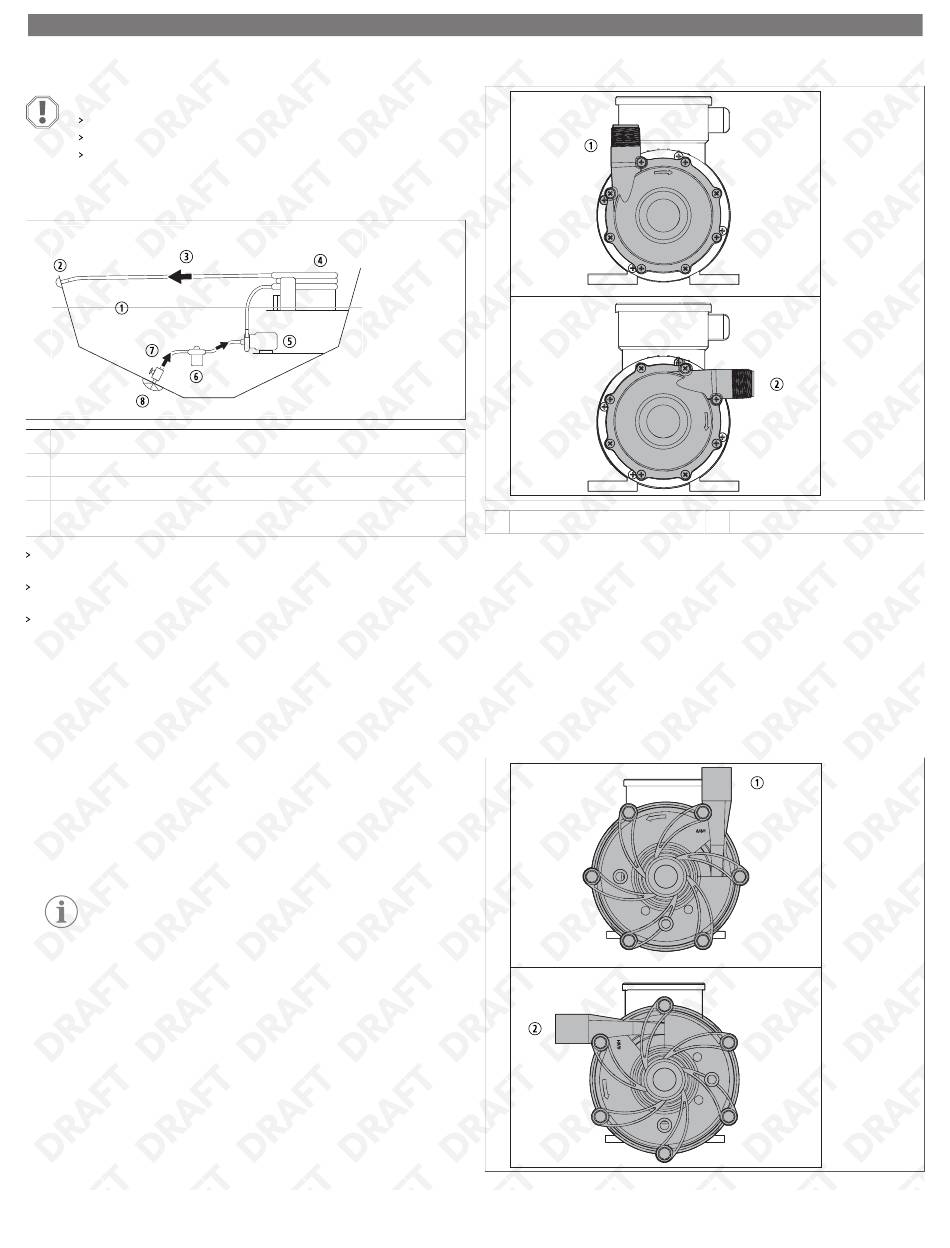

A telepítés helyének kiválasztásakor tekintse meg az alábbi ábrát.
q
① Vízvonal
② Tengervízkifolyó
③ Kiáramlás
④ Légkondicionáló kondenzátortekercse
A legjobb teljesítmény és a szívóemelés minimalizálása érdekében helyezze a
szivattyút a lehető legmélyebbre a vízvonal alá.
Helyezze a szivattyút olyan helyre, amely lehetővé teszi a sík, vízszintes helyzetben
történő rögzítést egy biztonságos alapra.
A motor megfelelő működése és hűtése érdekében gondoskodjon a szivattyú körüli
megfelelő szellőzésről.
8.3
A szivattyúfej elforgatása (opcionális)
A szivattyú nyomócsonkja alapból függőleges beállítással van felszerelve, amely a
legtöbb rendszerhez megfelelő.
Egyes alkalmazásokban a szivattyúfej elforgatása megkönnyítheti a szivattyú és a
csővezeték szerelését. A szivattyúfej elforgatása opcionális, és a szivattyú felszerelése
előtt kell elvégezni.
1. Az elforgatás után ellenőrizze, hogy az O-gyűrű megfelelően illeszkedik-e a
horonyba.
Az O-gyűrű rendelkezik kenéssel, és nem igényel további kenést.
2. Ha a szivattyú nyomócsonkja vízszintes helyzetben van, az ütközés elkerülése
érdekében a motort távtartókkal kell felszerelni, amik megemelik a szivattyú elejét.
MEGJEGYZÉS Használja a mellékelt műanyag alátéteket
(csomagolóanyag), extra támaszként a motor lábai alatt.
122
⑤ Szivattyú
⑥ Szűrő
⑦ Beáramlás
⑧ Tengervízcsap (golyósszelep) és kanalas
típusú, hajótest-átvezetéses bemenet
8.3.1
A szivattyúfej elforgatása (P030)
① Függőleges nyomócsonk
1. Állítsa a motort függőleges helyzetbe, a motor ventilátorának végére támasztva.
2. Távolítsa el a nyolc csavart a szivattyúházból.
3. Húzza el a házat a motoradaptertől/motorvédőtől.
4. Forgassa el a házat 90 ° -kal, és igazítsa be a házon és a motoradapteren/
motorvédőn lévő csavarfuratokat.
5. Nyomja le a házat, hogy felüljön a motoradapterre/motorvédőre.
6. Szerelje vissza a csavarokat.
8.3.2
A szivattyúfej elforgatása (más típusok)
A P045, P062, P075, P100, P137, P150 és P200 modellnél forgassa el a szivattyúfejet az
alábbi utasításokat követve.
② Vízszintes nyomócsonk
