FR
9 Utilisation de la pompe
AVIS ! Risque d'endommagement
Avant toute utilisation, remplissez la pompe de liquide pour l'amorçage.
Respectez les étapes d'amorçage et de démarrage de la pompe, de
vérification de la rotation du moteur et d'arrêt de la pompe.
Fournissez toujours la hauteur d'aspiration positive nette disponible
(NPSHa) adéquate. Dometic recommande de placer la pompe à 24 in
(60,96 cm) au moins au-dessus de la hauteur d'aspiration positive nette
requise (NPSHr).
Tenez compte de facteurs comme les filtres, les crépines et autres raccords
présents dans la conduite d'aspiration lors du calcul des valeurs NPSHa et
NPSHr.
La valeur NPSHa correspond à la pression mesurée à l'entrée de la pompe. La valeur
NPSHr figure sur les courbes de la fiche technique de la pompe.
9.1
Amorçage de la pompe
La pompe ne s'amorce pas automatiquement.
1. Montez la pompe sous la ligne de flottaison pour amorcer la tête de pompe.
2. Branchez la source de liquide externe sur la pompe.
3. Ouvrez complètement les vannes d'entrée (aspiration) et de refoulement, et laissez
la pompe se remplir de liquide.
9.2
Démarrage de la pompe
1. Assurez-vous que toutes les vannes sont ouvertes et que les raccords de la pompe
sont bien fixés.
REMARQUE La pompe nécessite une aspiration positive au niveau de la
tête de pompe pour éviter la cavitation.
2. Fermez la vanne de refoulement.
3. Mettez la pompe sous tension.
4. Ouvrez lentement la vanne de refoulement pour régler le débit et la pression.
N'essayez pas de régler le débit avec la vanne d'aspiration.
9.3
Vérification de la rotation du moteur
Une pompe fonctionnant en sens inverse peut pomper, mais avec un débit et une
pression considérablement réduits.
1. Faites fonctionner le moteur pendant 1 s ... 2 s et observez la rotation du
ventilateur de moteur.
2. Pour connaître le sens de rotation correct du moteur, reportez-vous aux éléments
suivants :
• Flèche directionnelle moulée dans le carter de pompe
• Autocollant indiquant la rotation à l'arrière du moteur de pompe
3. Si le sens de rotation du moteur ne correspond pas au sens des flèches indicatrices,
vérifiez le schéma de câblage sur la pompe et résolvez tout problème de câblage.
9.4
Arrêt de la pompe
1. Coupez le moteur.
2. Fermez lentement la vanne de refoulement.
3. Fermez la vanne d'aspiration.
10 Nettoyage et entretien
AVIS ! Risque lié à la sécurité
L'absence d'entretien adéquat de la pompe peut entraîner un fonctionnement
dangereux.
Rincez et vidangez tous les liquides de la pompe avant d'effectuer l'entretien.
24
10.1
Programme d'entretien recommandé
L'entretien dépend de la nature du liquide pompé et de l'application spécifique. Le
calendrier d'entretien spécifique doit être déterminé en fonction de l'examen des
composants internes et de la mesure des éléments d'usure.
REMARQUE Mettez toujours la pompe hors service avant l'inspection.
Tableau 3 : Programme d'entretien recommandé
Type de liquide
Eau propre, eau de mer propre ou systèmes
de refroidissement en boucle fermée
Eau contaminée par des solides
Eau d'admission en dehors des tempéra-
tures d'utilisation normales. Reportez-vous
à la section
Caractéristiques techniques
page 27
10.2
Rinçage et vidange de la pompe
1. Pour éliminer la pression interne, vidangez la pompe de ses liquides avant
d'effectuer l'entretien.
2. Arrêtez la pompe de manière adéquate (consultez
page 24).
3. Branchez l'alimentation en liquide de rinçage sur la vanne d'aspiration.
4. Branchez la vidange de liquide de rinçage sur la vanne de refoulement.
5. Ouvrez les vannes d'aspiration et de refoulement pour le rinçage.
6. Orientez le liquide de rinçage dans le système jusqu'à ce que la pompe soit propre.
7. Interrompez le rinçage par le liquide pour permettre à la pompe de vidanger tous les
liquides.
10.3

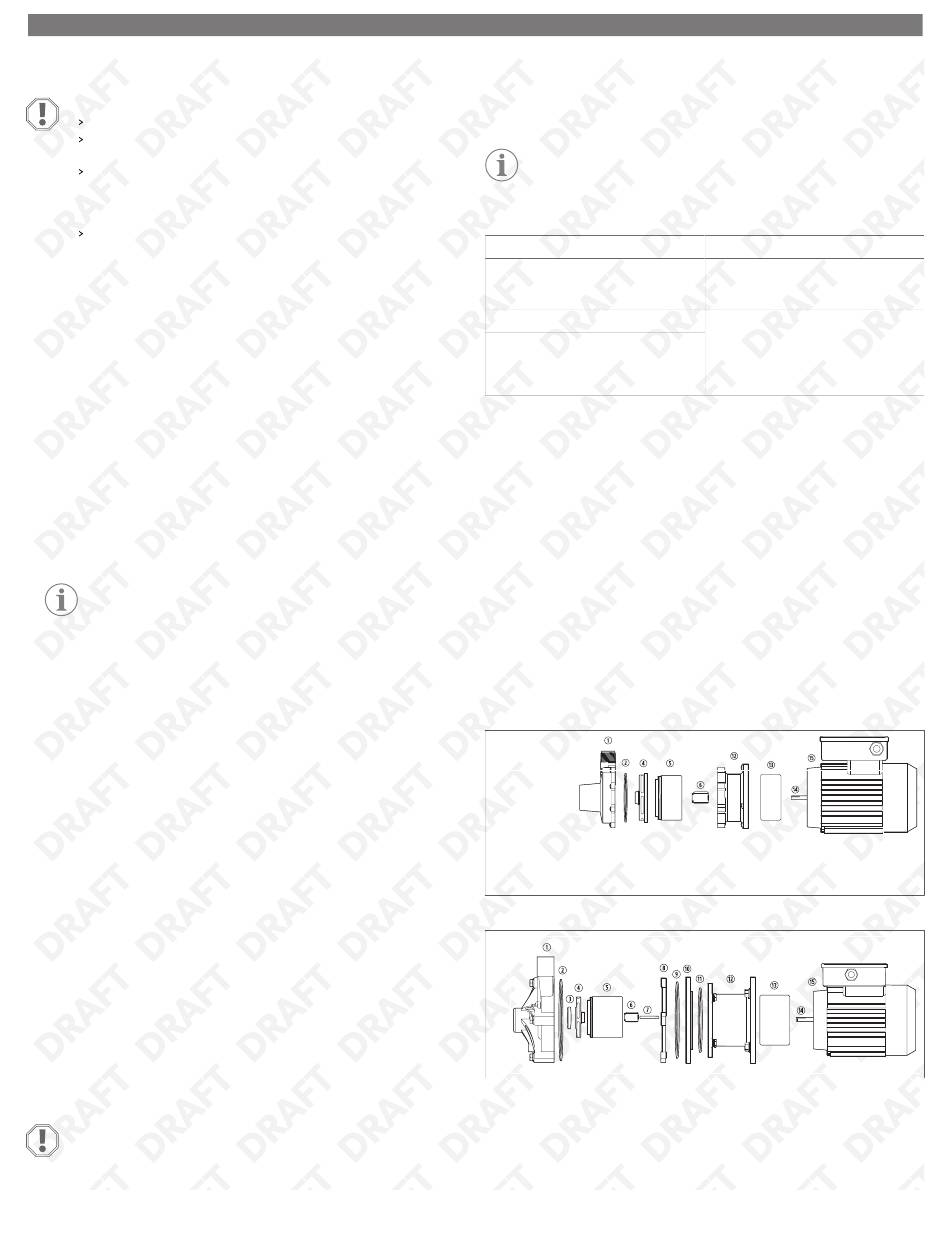

Démontage de la pompe
Vue éclatée - P030
Vue éclatée - P045, P062, P075, P100
Vue éclatée - P137, P150, P200
Période
Inspectez le rotor et les joints d'étanchéité de
la pompe tous les 6 mois ou après 2000 h
d'utilisation
Inspectez le rotor et les joints d'étanchéité de
la pompe si l'efficacité de la pompe s'est dé-
gradée.
à la
Arrêt de la pompe
à la
