SL
10.7

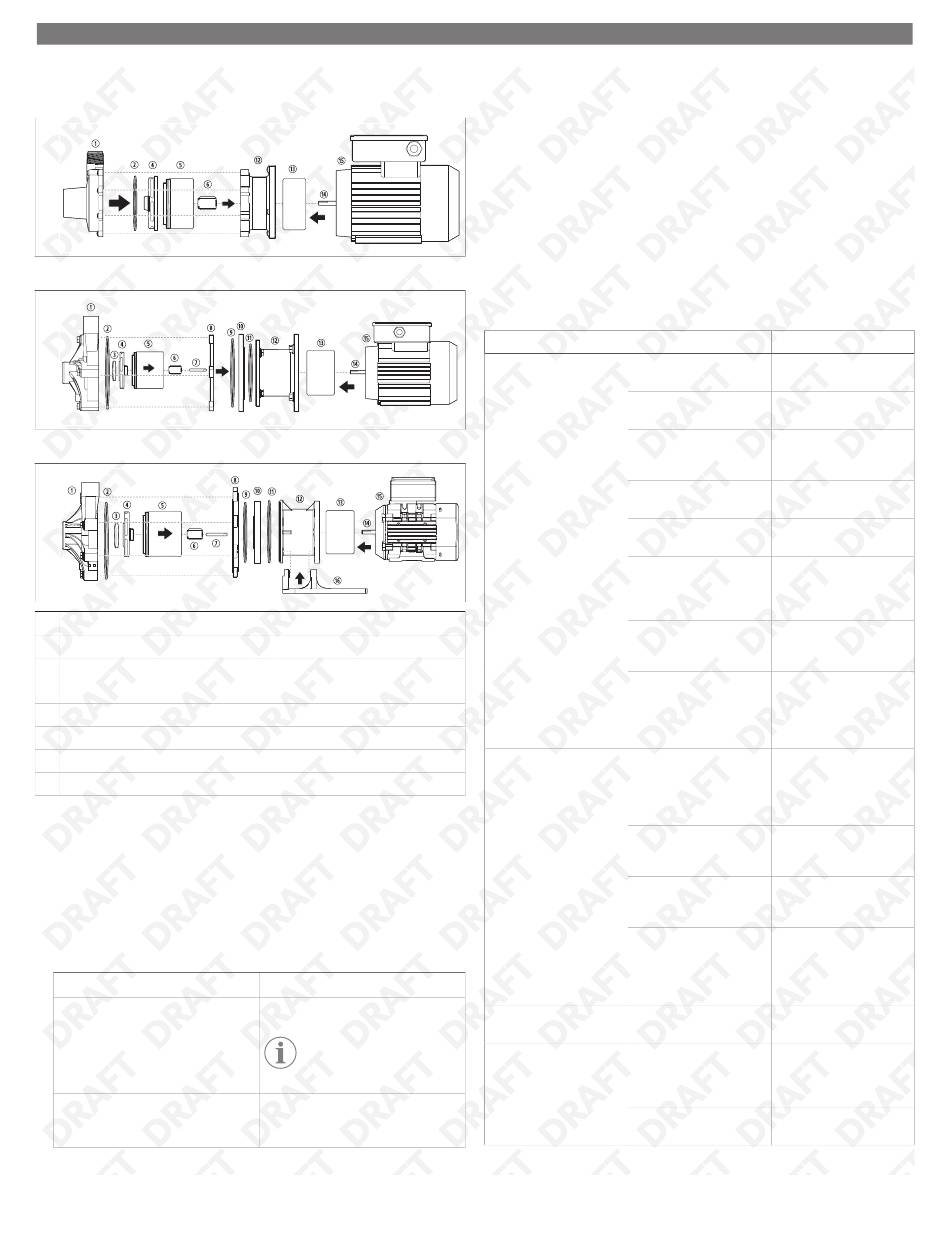

Sestavljanje črpalke
Sestavljanje model P030
Sestavljanje modelov P045, P062, P075 in P100
Sestavljanje modelov P137, P150 in P200
① Ohišje črpalke
② Krožno tesnilo ohišja
③ Pogonski obroč gonilnika črpalke
④ Sklop gonilnika črpalke
⑤ Sklop pogona gonilnika črpalke
⑥ Puša gonilnika črpalke
⑦ Os gonilnika črpalke
⑧ Pregrada motorja
1. Samo P045, P062, P075, P100, P137, P150, P200:
a) Krožno tesnilo objemke vstavite v objemko in jo namestite na adapter motorja.
Objemko trdno privijte, da bo zanesljivo tesnila.
b) Krožno tesnilo pregrade namestite na pregrado motorja in le-to namestite na
adapter motorja.
c) Namestite os gonilnika črpalke, pri čemer poravnajte ravne strani osi z ravno
stranjo pregrade motorja. Prepričajte se, da je os gonilnika do konca nameščena
v pregrado motorja.
2. Sestavite pogonski obroč gonilnika črpalke, pogonski sklop gonilnika črpalke in
pušo gonilnika črpalke.
Možnost
P030
P045, P062, P075, P100, P137, P150,
P200
150
⑨ Pregrada motorja
⑩ Objemka (v model P200 ni vgrajena)
⑪ Krožno tesnilo objemke
⑫ Adapter motorja
⑬ Zunanji pogonski magnet
⑭ Motorna gred
⑮ Motor
⑯ Podstavek (modelu P200 ni priložen)
Opis
Sestavite pušo gonilnika črpalke.
NASVET Pogonski obroč in
sklop pogona sta pri črpalki
P030 v sklopu gonila črpalke.
Sestavite pogonski obroč gonilnika črpal-
ke, pogonski sklop gonilnika črpalke in pušo
gonilnika črpalke.
3. Krožno tesnilo ohišja vstavite v utor v ohišju črpalke in ga namažite z oljem, ki ni na
nani osnovi.
4. Ohišje črpalke namestite na črpalko tako, da je odvodni priključek pravilno obrnjen
za priklop na cevovod.
5. Ohišje črpalke držite z eno roko ter križno namestite in s prsti zatisnite dva vijaka s
podložkama (če so predvidene).
6. Namestite še preostale pritrdilne elemente črpalke in jih zatisnite s prsti.
7. Z nasadnim ključem ali izvijačem (odvisno od vrste pritrdilnih elementov)
enakomerno zatisnite vse vijake v navzkrižnem zaporedju.
11 Odpravljanje težav
S pomočjo naslednjih navodil rešite težave, ki ne nastanejo zaradi slabe izdelave ali
materialov.
Motnja
Možni vzrok
Pretok je nezadosten ali ga
Sesalni vod zaradi puščanja,
ni.
zajema zrak.
Črpalke niste predhodno
napolnili s tekočino.
Sistemski sesalni tlak je večji
od pričakovanega.
Eden od ventilov je zaprt.
Viskoznost ali specifična te-
ža je prevelika.
Višina črpanja je prevelika
ali pa neto sesalna višina ni
zadostna.
Sesalni vod ali lopatica go-
nilnika črpalke je zamašena.
Motor se vrti v napačno
smer.
Tlak je prenizek.
V tekočini je zrak ali plin, ki
prehaja skozi črpalko.
Premer gonilnika črpalke je
premajhen.
Sistemski sesalni tlak je
manjši od pričakovanega.
Motor se vrti v napačno
smer.
Črpalka ni več napolnjena s
Sesalni vod pušča.
tekočino.
Črpalka porablja preveč
Napetost je prenizka.
energije.
Specifična teža ali visko-
znost je prevelika.
Rešitev
Preverite priklope cevi in za-
tisnite tesnila.
Pred zagonom glavo črpal-
ke napolnite s tekočino.
Preverite zahteve uporabe.
Morda je potrebna večja čr-
palka.
Odprite dovodni in odvo-
dni ventil.
Preverite koncentracije v
mešanici tekočin.
Poskrbite za ustrezni vstopni
tlak. Črpalka mora biti nižje
od nivoja vode ali v zanki, ki
je v celoti pod pritiskom.
Preverite cedilo dovoda in
cevi črpalke ter odstranite
nečistoče.
Preverite električno nape-
ljavo in se prepričajte, da
je nameščena konfiguracija
enaka vezalni shemi na čr-
palki.
Odzračite zrak iz sistema s
pomočjo samodejnega od-
zračevalnika ali ročno odpri-
te odzračevalno cev na naj-
višji točki.
Preverite zahteve uporabe.
Morda je potrebna večja čr-
palka.
Preverite zahteve uporabe.
Morda je potrebna manjša
črpalka.
Preverite električno nape-
ljavo in se prepričajte, da
je nameščena konfiguracija
enaka vezalni shemi na čr-
palki.
Preverite priklope cevi in za-
tisnite tesnila.
Preverite izhodno moč ge-
neratorja in se prepričajte,
da zagotavlja ustrezno na-
petost.
Preverite koncentracije v
mešanici tekočin.
