CS
9.2
Spuštění čerpadla
1. Ujistěte se, že jsou všechny ventily otevřené a přípojky čerpadla jsou zajištěné.
POZNÁMKA Čerpadlo vyžaduje kladné sání na hlavě čerpadla, aby se
zabránilo kavitaci.
2. Zavřete výtlačný ventil.
3. Zapněte čerpadlo.
4. Pomalu otevírejte výtlačný ventil, abyste nastavili průtok a tlak. Nepokoušejte se
regulovat průtok pomocí sacího ventilu.
9.3
Ověření otáčení motoru
Čerpadlo běžící pozpátku bude čerpat, ale s výrazně sníženým průtokem a tlakem.
1. Spusťte motor na 1 s ... 2 s a sledujte otáčení ventilátoru motoru.
2. Správný směr otáčení motoru zjistíte podle:
• směrové šipky vylisované do pláště čerpadla,
• nálepky ukazující směr otáčení na zadní straně motoru čerpadla.
3. Pokud směr otáčení motoru neodpovídá směru ukazujících šipek, zkontrolujte
schéma zapojení na čerpadle a vyřešte případné problémy se zapojením.
9.4
Vypnutí čerpadla
1. Vypněte motor.
2. Pomalu zavřete výtlačný ventil.
3. Zavřete sací ventil.
10 Čištění a péče
POZOR! Bezpečnostní riziko
Nedodržení správné údržby čerpadla může mít za následek nebezpečný
provoz.
Před prováděním údržby čerpadlo propláchněte a vypusťte z něj všechny
kapaliny.
10.1
Doporučený plán údržby
Údržba závisí na povaze čerpané kapaliny a na konkrétním použití. Konkrétní plán
údržby by měl být stanoven na základě prohlídky vnitřních součástí a měření spotřebních
dílů.
POZNÁMKA Před kontrolou čerpadlo vždy odstavte.
Tabulka 14: Doporučený plán údržby
Typ kapaliny
Čistá voda, čistá mořská voda nebo chladicí
systémy s uzavřeným okruhem.
Voda znečištěná pevnými látkami
Nasávaná voda mimo normální provozní teplo-
ty. Viz
Technické údaje
na stránce 119
10.2
Proplachování a vypouštění čerpadla
1. Před údržbou vypusťte z čerpadla kapaliny, abyste uvolnili vnitřní tlak.
2. Čerpadlo řádně vypněte (viz část
3. Připojte přívod proplachovací kapaliny ke vstupnímu ventilu.
4. Připojte odtok proplachovací kapaliny k výtlačnému ventilu.
5. Otevřete proplachovací vstupní a výtlačný ventil.
116
Období
Každých 6 měsíců nebo po 2000 h provozu
zkontrolujte oběžné kolo a těsnění čerpadla.
Pokud je účinnost čerpadla snížena, zkontro-
lujte oběžné kolo a těsnění čerpadla.
Vypnutí čerpadla
na stránce 116).
6. Směřujte proplachovací kapalinu do systému, dokud není čerpadlo čisté.
7. Zastavte proplachování, aby se z čerpadla mohly vypustit všechny kapaliny.
10.3
Demontáž čerpadla

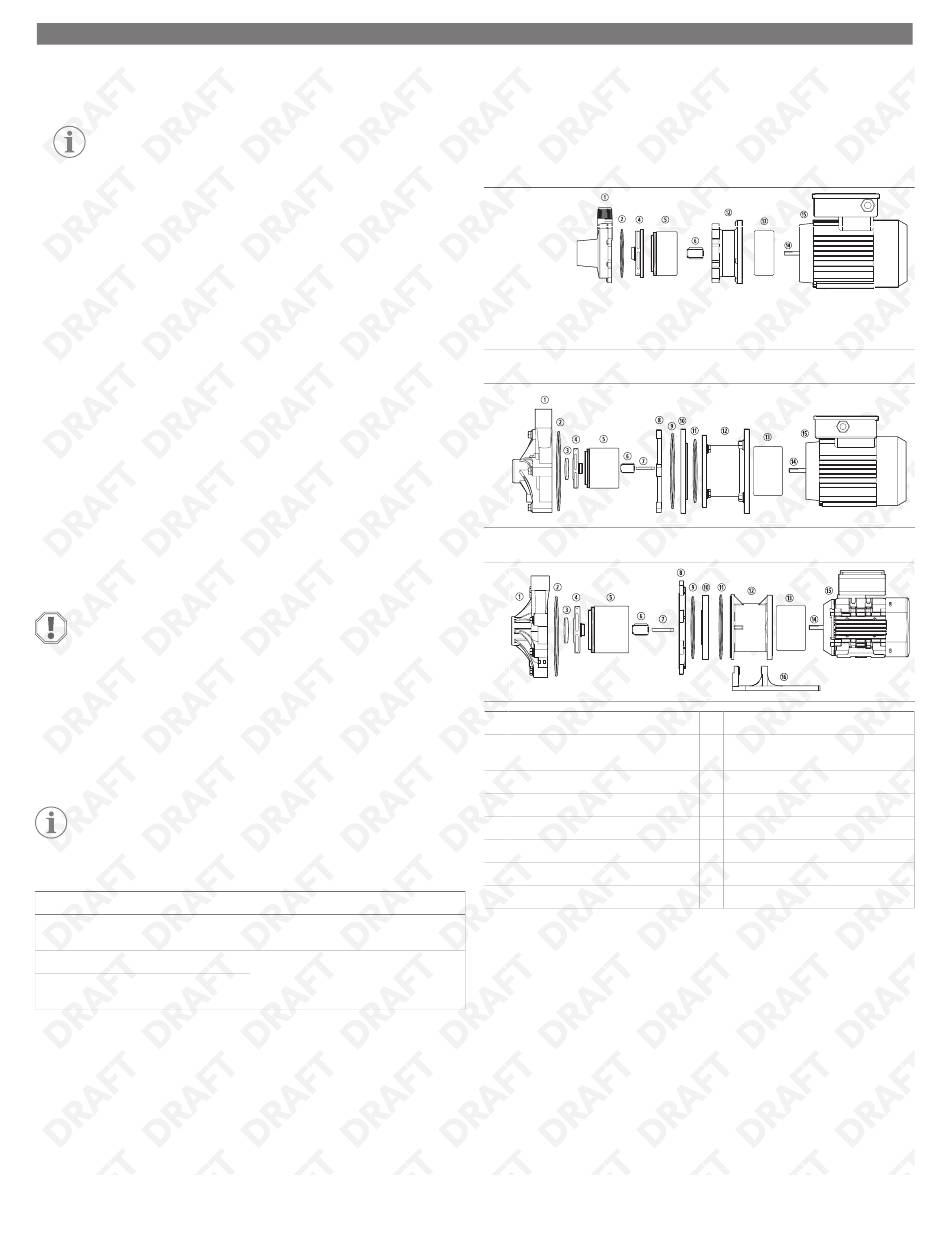

Rozložený pohled – P030
Rozložený pohled – P045, P062, P075, P100
Rozložený pohled – P137, P150, P200
① Těleso čerpadla
② O-kroužek tělesa
③ Přítlačný kroužek oběžného kola
④ Sestava oběžného kola
⑤ Sestava pohonu oběžného kola
⑥ Pouzdro oběžného kola
⑦ Hřídel oběžného kola
⑧ Přepážka motoru
1. Vypněte čerpadlo. Odpojte motor od napájení.
2. Čerpadlo propláchněte. Poté vypusťte veškerou kapalinu (viz kapitolu
a vypouštění
čerpadla).
3. U malých čerpadel o výkonu 2 hp (1,49 kW) nebo menším postavte čerpadlo
a motor do svislé polohy na konec motoru s ventilátorem nebo podstavec pevně
upněte k pracovnímu stolu.
4. U větších čerpadel o výkonu 3 hp (2,24 kW) nebo větším postavte čerpadlo
bezpečně na podlahu, aby hlava čerpadla směřovala nahoru.
5. Demontujte šrouby a pojistné podložky (jsou-li přítomné), které upevňují hlavu
čerpadla k adaptéru/přepážce motoru. Použijte vhodné nářadí pro instalační
techniky.
Adaptér motoru čerpadla P030 obsahuje přepážku, zatímco ostatní modely mají
samostatnou přepážku motoru a adaptér motoru.
6. V závislosti na velikosti a hmotnosti modelu pevně uchopte hlavu čerpadla nebo
motor a přímým tahem odpojte hlavu čerpadla od motoru.
⑨ Přepážka motoru
⑩ Spojovací prstenec (není součástí mode-
⑪ Spojovací O-kroužek
lu P200)
⑫ Adaptér motoru
⑬ Vnější magnet pohonu
⑭ Hřídel motoru
⑮ Motor
⑯ Podstavec (není součástí modelu P200)
Proplachování
