8. Glavu pumpe postavite na radni stol tako da kućište okrenete prema gore.
9. Uklonite vijke s vanjske strane kućišta pumpe.
Broj vijčanih spojeva na kućištu ovisi o modelu pumpe.
10. Čvrsto uhvatite kućište pumpe pa ga povucite ravno prema gore kako biste ga
odvojili od glave pumpe.
11. Uklonite potisni prsten rotora, sklop rotora, pogonski sklop rotora, a zatim i čahuru
rotora.
12. Uklonite vratilo rotora.
U pumpi P030 vratilo rotora pričvršćeno je za adapter motora. U svim ostalim
modelima vratilo rotora pričvršćeno je za barijeru motora.
13. Barijeru motora i O-prsten barijere (ako ga ima) uklonite s adaptera motora.
14. Samo P045, P062, P075, P100, P137, P150, P200: ako je potrebno, mekanom
drvenom ili plastičnom letvicom lagano kuckajte po stražnjoj strani barijere motora
kako biste je izbili.
15. Samo P045, P062, P075, P100, P137, P150, P200: Uklonite prsten stezaljke i O-
prsten stezaljke s adaptera motora.
16. Prije uklanjanja zategnite matice kako adapter ne bi izašao iz glave pumpe.
10.4
Pregled dijelova pumpe
UPUTA Ako je potrebno, od korisničke službe tvrtke Dometic zatražite
komplet za istrošenost pumpe ili komplet za zamjenu sklopa izloženog
tekućini.
Provjerite nema li na kućištu pumpe znakova istrošenosti ili oštećenja. Potražite
znakove trenja, napukline na potisnom prstenu i oštećenja na držaču prednjeg vratila.
Provjerite istrošenost rotora, pogona, potisnog prstena, čahure i radne površine
između rotora i glave pumpe.
Zamijenite čahuru ako zbog istrošenosti njezine dimenzije premašuju maksimalno
ograničenje promjera. Prihvatljive dimenzije potražite u odjeljku
istrošenosti čahure
rotora.
Provjerite istrošenost i znakove trenja na unutrašnjoj i vanjskoj strani barijere motora.
Pregledajte nema li na vanjskom pogonu znakova trenja, oštećenja, korozije ili
olabavljenih magneta.
Provjerite nema li na O-prstenu znakova krtosti, kemijskih oštećenja, nabubrenja,
rezova ili drugih oštećenja.
Ako je O-prsten istrošen ili oštećen, zamijenite ga.
Zamijenite istrošeni ili oštećeni prsten stezaljke.
Dijelove za ponovnu upotrebu očistite blagim sredstvom za čišćenje.
Uklonite sav abrazivni materijal.
Ako je vratilo motora na brtvi istrošeno ili oštećeno, zamijenite pumpu.
Provjerite ležajeve motora ručnim okretanjem motora. Ako se vratilo ne okreće glatko
ili ima radijalnu/aksijalnu zračnost, zamijenite pumpu.
10.4.1
Tolerancija istrošenosti čahure rotora

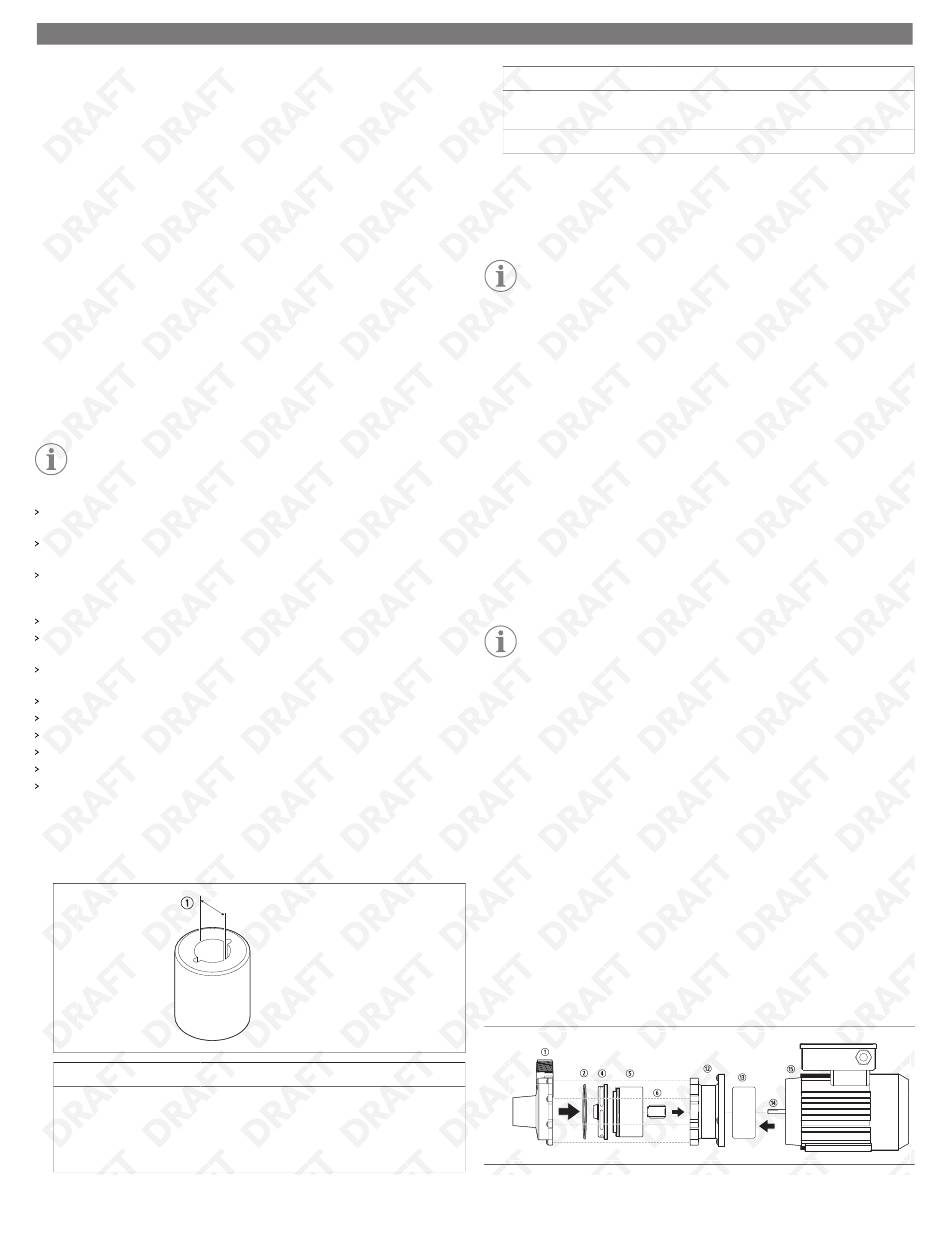

1. Kako biste utvrdili istrošenost čahure rotora, upotrijebite dijagram i tablicu u
nastavku.
Model
• P030
• P045
• P062
• P075
• P100
Tolerancija
Unutarnji promjer čahure
0,42 in (10,54 mm)
Model
• P137
• P150
P200
2. Ako izmjereni unutarnji promjer premašuje maksimalnu toleranciju, zamijenite
čahuru.
10.5
Ugradnja kompleta za istrošenost pumpe
UPUTA Ovaj je komplet opcionalan i prodaje se zasebno.
1. Sklop rotora / unutarnjeg pogona postavite u ručnu prešu tako da rotor okrenete
prema gore. Ako je to potrebno, donji dio sklopa poduprite blokovima kako bi
čahura mogla ispasti.
2. U rotor umetnite plastičnu ili drvenu šipku promjera 1 in (25,4 mm) i istisnite čahuru
van.
3. Uklonite sklop rotora s ručne preše.
4. Sklop rotora postavite na ravnu površinu tako da potisni prsten rotora okrenete
prema dolje.
5. Zamjensku čahuru držite tako da stranu s utorima okrenete prema stražnjoj strani
unutarnjeg pogona pa ravni dio čahure poravnajte s ravnim dijelom magneta
unutarnjeg pogona.
6. Čahuru pažljivo umetnite u unutarnji pogon tako da sjedne do kraja.
7. Ponovno sastavite pumpu (pogledajte odjeljak
stranici 133).
10.6
Montaža kompleta za zamjenu sklopa izloženog tekućini
UPUTA Ovaj je komplet opcionalan i prodaje se zasebno. Komplet sadrži
glavu pumpe koja se pričvršćuje na motor.
Prije ponovnog sastavljanja pumpe slijedite upute u nastavku kako biste ugradili
zamjenski sklop izložen tekućini:
1. Ako imate malu pumpu od 2 hp (1,49 kW) ili manje, pumpu postavite u uspravan
položaj na stranu motora s ventilatorom ili podnožje pumpe stezaljkom pričvrstite za
radni stol.
2. Ako imate veću pumpu od 3 hp (2,24 kW) ili više, pumpu i motor pravilno postavite
na pod tako da glavu pumpe okrenete prema gore.
3. Uklonite vijke i zupčaste podloške (ako ih ima) kojima je glava motora pričvršćena za
spojeve ugrađene na motoru.
4. Čvrsto uhvatite glavu pumpe (ili stranu koja nije pričvršćena) i povucite je ravno
prema van kako biste glavu pumpe odvojili od motora.
5. Poravnajte otvore na zamjenskom sklopu pumpe izloženom tekućini s otvorima na
adapteru motora.
6. Umetnite vijke i zupčaste podloške (ako ih ima).
7. Ovisno o modelu pumpe, pogledajte slike u odjeljku
10.7
Ponovno sastavljanje pumpe
Ponovno sastavljanje modela P030
HR
Unutarnji promjer čahure
0,52 in (13,08 mm)
0,78 in (19,81 mm)
Ponovno sastavljanje pumpe
na
Ponovno sastavljanje
pumpe.
