RO
10.6
Instalarea unui kit de înlocuire a capătului umed al
pompei
INDICAŢIE Acest kit este opţional şi se vinde separat. Setul include capul
pompei care se ataşează la motor.
Urmaţi instrucţiunile de mai jos pentru a instala înlocuirea capătului umed al pompei
înainte de a reasambla pompa:
1. Pentru pompe mici cu 2 hp (1,49 kW) sau mai puţin, aşezaţi pompa într-o poziţie
verticală pe capătul cu ventilator al motorului sau fixaţi bine picioarele pompei pe un
banc de lucru.
2. Pentru pompe mai mari cu 3 hp (2,24 kW) sau mai mult, aşezaţi pompa şi motorul în
siguranţă pe podea, cu capul pompei orientat în sus.
3. Scoateţi şuruburile sau bolţurile şi şaibele de blocare (dacă există) care fixează capul
pompei de motorul prezent) care fixează capul pompei de elementele de fixare ale
motorului instalate.
4. Ţineţi ferm capul pompei (sau partea care nu este prinsă) şi trageţi drept afară pentru
a decupla capul pompei şi motorul.
5. Aliniaţi orificiile de pe ansamblul de înlocuirea a capului umed al pompei cu orificiile
de pe adaptorul motorului.
6. Instalaţi şuruburile sau bolţurile şi şaibele de blocare (dacă există).
7. În funcţie de modelul pompei, consultaţi figurile din secţiunea
pompei.

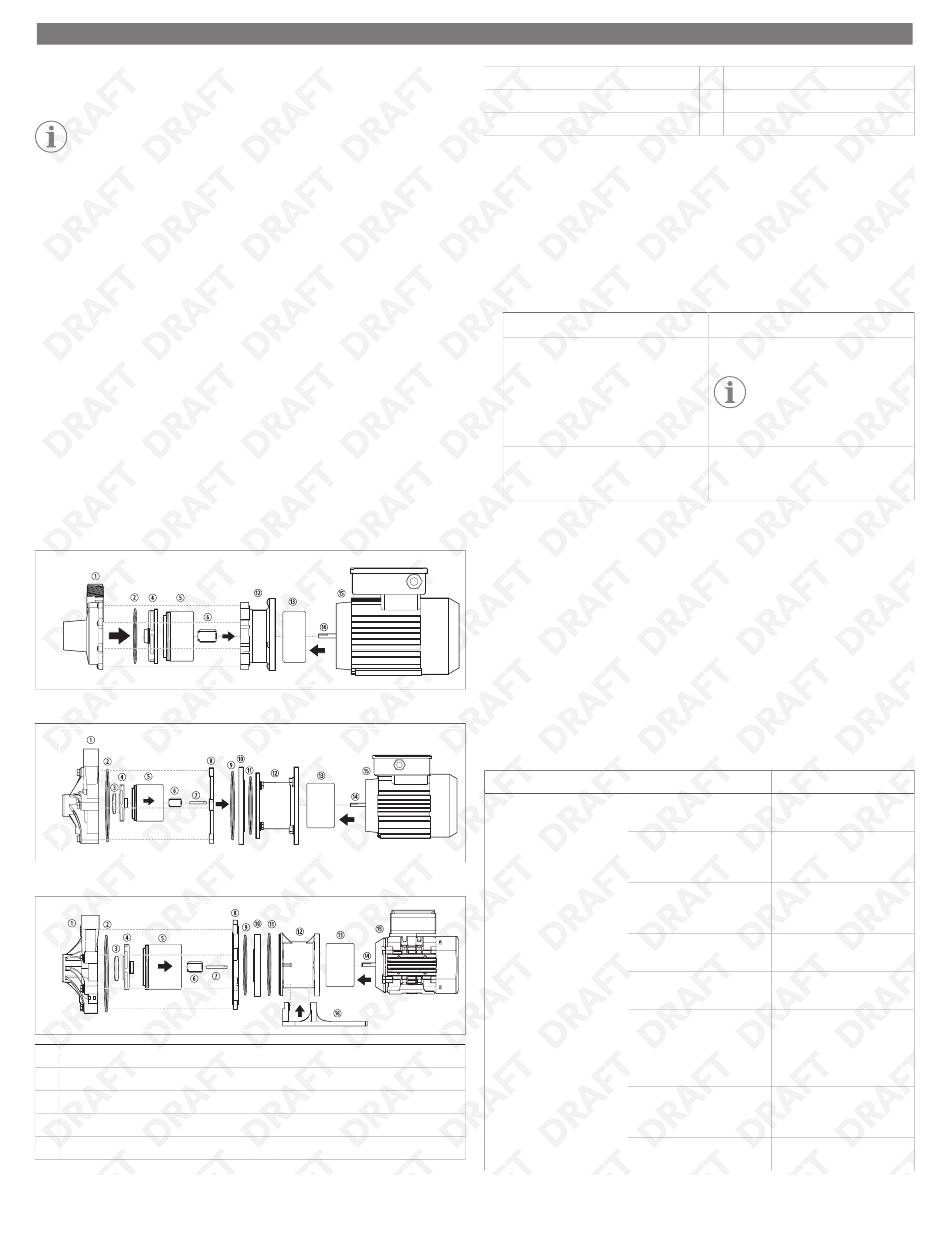

10.7
Reasamblarea pompei
Reasamblarea P030
Reasamblarea P045, P062, P075, P100
Reasamblarea P137, P150, P200
① Carcasă pompă
② Garnitură inelară carcasă
③ Inel de împingere al rotorului
④ Ansamblu rotor
⑤ Ansamblu de antrenare rotor
158
Reasamblarea
⑨ Barieră motor
⑩ Inel de prindere (nu este inclus la P200)
⑪ Garnitură inelară clemă
⑫ Adaptor motor
⑬ Magnet de antrenare exterior
⑥ Bucşă rotor
⑦ Ax rotor
⑧ Barieră motor
1. Numai P045, P062, P075, P100, P137, P150, P200:
a) Amplasaţi garnitura inelară a clemei pe inelul de prindere şi instalaţi-l pe
adaptorul motorului. Apăsaţi ferm pentru a asigura o închidere etanşă.
b) Amplasaţi garnitura inelară a barierei pe bariera motorului şi instalaţi-o pe
adaptorul motorului.
c) Instalaţi arborele rotorului, aliniind porţiunile plane de pe ax cu cele de pe
bariera motorului. Asiguraţi-vă că axul rotorului este complet aşezat în bariera
motorului.
2. Asamblaţi inelul de împingere al rotorului, ansamblul de antrenare al rotorului şi
bucşa rotorului.
Opţiune
P030
P045, P062, P075, P100, P137, P150,
P200
3. Amplasaţi garnitura inelară a carcasei în canelura de pe carcasa pompei şi aplicaţi un
lubrifiant fără ulei.
4. Instalaţi carcasa pompei pe pompă, asigurându-vă că descărcarea este în orientarea
corectă pentru instalaţie.
5. Ţineţi carcasa pompei cu o mână, instalaţi şi strângeţi la mână două boţuri sau
şuruburi şi şaibe (dacă există) în locuri opuse.
6. Instalaţi elementele de fixare rămase ale carcasei pompei şi strângeţi la mână.
7. Folosiţi o cheie tubulară sau o şurubelniţă (în funcţie de elementele de fixare) pentru
a strânge toate şuruburile uniform folosind un model de stea.
11 Remedierea defecţiunilor
Utilizaţi instrucţiunile care urmează pentru a rezolva situaţii care nu sunt rezultatul unor
defecte de manoperă sau de materiale.
Avarie
Cauză posibilă
Debitul este insuficient sau
Există o scurgere de aer în
inexistent.
conducta de aspiraţie.
Pompa nu a fost amorsată.
Capul sistemului este mai
mare decât preconizat.
Există o supapă închisă.
Vâscozitatea sau greutatea
specifică este prea mare.
Înălţimea de aspiraţie este
prea mare sau NPSH este
insuficient.
Există o conductă de aspira-
ţie sau o paletă a rotorului
înfundată.
Motorul se roteşte incorect.
⑭ Ax motor
⑮ Motor
⑯ Picior (nu este inclus la P200)
Descriere
Asamblaţi bucşa rotorului.
INDICAŢIE Ansamblul rotoru-
lui P030 are inelul de împinge-
re şi ansamblul de antrenare in-
cluse în el.
Asamblaţi inelul de împingere al rotorului,
ansamblul de antrenare al rotorului şi bucşa
rotorului.
Soluţie
Verificaţi racordurile ţevilor
şi strângeţi îmbinările.
Asiguraţi-vă că este umplut
cu lichid capul pompei îna-
inte de a porni.
Verificaţi cerinţele aplicaţiei;
poate fi necesară o pompă
mai mare.
Deschideţi supapele de as-
piraţie şi descărcare.
Verificaţi concentraţiile
amestecului de lichide.
Asiguraţi presiunea de ad-
misie adecvată. Pompa tre-
buie să fie sub nivelul apei
sau într-o buclă complet
presurizată.
Verificaţi sita de admisie şi
conductele pompei şi înde-
părtaţi resturile.
Verificaţi cablajul pentru a vă
asigura că se potriveşte con-
