Dometic PM Series Montagehandleiding En Gebruiksaanwijzing pagina 199
Magnetische aandrijving centrifugaalpomp
Beschikbare talen
Beschikbare talen
P030 sūkņa motora adapteris ietver aizsargu, bet citiem modeļiem ir atsevišķa
motora aizsargs un motora adapteris.
6. Turiet vai nu sūkņa galvu, vai motoru stingri, atkarībā no modeļa izmēra un svara, un
izvelciet taisni ārā, lai atdalītu sūkņa galvu no motora.
7. Ja sūkņa galvai ir papildu blīvgredzens, nodrošiniet, lai blīvgredzens paliek motora
adapterī.
8. Novietojiet sūkņa galvu uz darbagalda ar korpusu uz augšu.
9. Izņemiet skrūves vai bultskrūves no sūkņa korpusa ārpuses.
Korpusa stiprinājumu skaits ir atkarīgs no sūkņa modeļa.
10. Stingri turiet sūkņa korpusu un velciet taisni uz augšu, lai to noņemtu no sūkņa
galvas.
11. Noņemiet lāpstiņrata atspiedējgredzenu, lāpstiņrata mezglu, lāpstiņrata piedziņas
mezglu un pēc tam arī lāpstiņrata uzmavu.
12. Noņemiet lāpstiņrata vārpstu.
Uz P030 sūkņa lāpstiņrata vārpsta ir piestiprināta pie motora adaptera. Visiem citiem
modeļiem lāpstiņrata vārpsta ir piestiprināta pie motora aizsarga.
13. Noņemiet motora aizsargu un aizsarga blīvgredzenu (ja tāds ir) no motora adaptera.
14. Tikai modeļiem P045, P062, P075, P100, P137, P150, P200: Ja nepieciešams, viegli
pasitiet pa motora aizsarga aizmuguri ar mīkstu koka vai plastmasas stieni, lai to
izkustinātu no vietas.
15. Tikai modeļiem P045, P062, P075, P100, P137, P150, P200: Noņemiet no motora
adaptera savilkšanas gredzenu un savilkšanas blīvgredzenu.
16. Pirms noņemšanas pievelciet uzgriežņus, lai tas neiznāktu laukā no sūkņa galvas.
10.4
Sūkņa komponentu pārbaude
PIEZĪME Ja nepieciešams, sazinieties ar Dometic klientu atbalsta dienestu,
lai saņemtu sūkņa nodiluma pārbaudes komplektu vai sūkņa mitrās daļas
nomaiņas komplektu.
Pārbaudiet, vai uz sūkņa korpusa nav nodiluma vai bojājuma pazīmju. Meklējiet
berzes pazīmes, plaisas uz atspiedējgredzena vai bojājumus uz priekšējā vārpstas
atbalsta.
Pārbaudiet, vai nav nodilis lāpstiņrata, pārvads, atspiedējgredzens, uzmava un darba
virsma starp lāpstiņratu un sūkņa galvu.
Nomainiet uzmavu, ja tās izmēri pārsniedz maksimālo diametra ierobežojumu
nodiluma dēļ. Pieļaujamos izmērus skatiet sadaļā
pielaide.
Pārbaudiet, vai nav nodiluma vai berzes pazīmju motora aizsarga iekšpusē un ārpusē.
Pārbaudiet ārējo piedziņas pārvadu, skatoties, vai nav berzes, bojājumu, korozijas vai
vaļīgu magnētu.
Pārbaudiet, vai uz blīvgredzenu nav notikusi ķīmiska iedarbība, vai tas nav pietūcis,
trausls, ar iegriezumiem vai citiem bojājumiem.
Nomainiet blīvgredzenu, ja tas ir nodilis vai bojāts.
Nomainiet nolietoto vai bojāto savilkšanas gredzenu.
Notīriet atkārtoti lietojamās detaļas, izmantojot maigu tīrīšanas līdzekli.
Noņemiet jebkuru abrazīvo materiālu.
Nomainiet sūkni, ja motora vārpsta pie blīvējuma ir nodilusi vai bojāta.
Pārbaudiet motora gultņus, manuāli pagriežot motoru. Ja vārpstas rotācija nav
vienmērīga vai notiek tās ir radiāla/aksiāla brīvkustību, nomainiet sūkni.
10.4.1
Lāpstiņrata uzmavas nodiluma pielaide

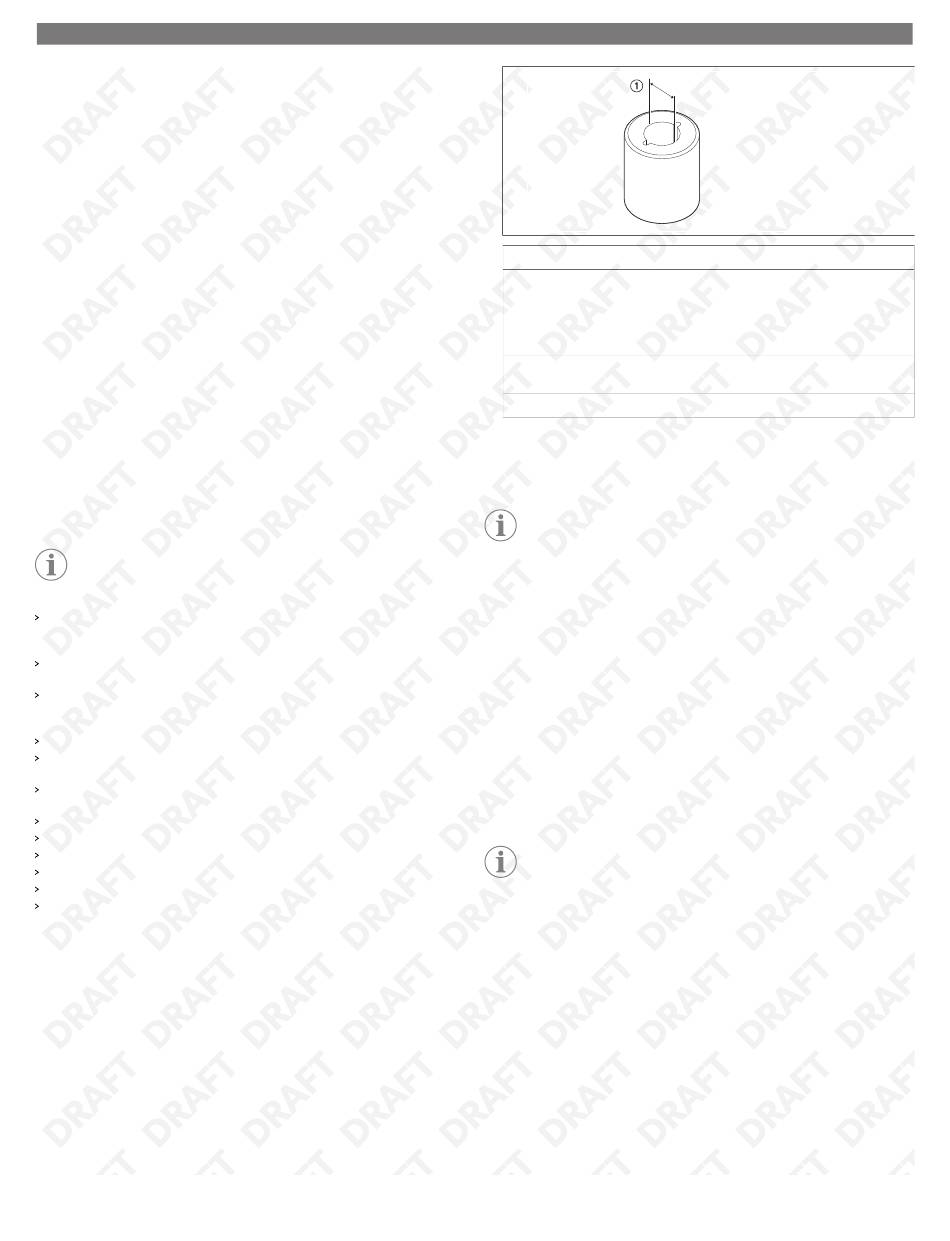

1. Izmantojiet tālāk redzamo diagrammu un tabulu, lai pieņemtu lēmumu par lāpstiņrata
uzmavas nodilumu.
Lāpstiņrata uzmavas nodiluma
Modelis
• P030
• P045
• P062
• P075
• P100
• P137
• P150
P200
2. Ja izmērītais iekšējais diametrs pārsniedz maksimālo pielaidi, nomainiet uzmavu.
10.5
Sūkņa nodiluma komplekta uzstādīšana
PIEZĪME Šis komplekts nav obligāts un tiek pārdots atsevišķi.
1. Novietojiet lāpstiņrata / iekšējā pārvada mezglu tā, lai lāpstiņrats būtu pavērsts uz
augšu stacionārajā presē. Ja nepieciešams, atbalstiet mezgla apakšu ar blokiem, lai
ļautu uzmavai izkrist.
2. Ievietojiet 1 in (25,4 mm) diametra plastmasas vai koka kātu caur lāpstiņratu un
izspiediet uzmavu.
3. Noņemiet lāpstiņrata komplektu no stacionārās preses.
4. Novietojiet lāpstiņrata komplektu uz līdzenas virsmas ar lejup pavērstu lāpstiņrata
atspiedējgredzena virsmu.
5. Ar nomaiņas uzmavas virsmu ar rievu, kas pavērsta uz iekšējā pārvada aizmuguri,
nocentrējiet uzmavas plakano daļu pret iekšējā piedziņas magnēta plakano daļu.
6. Uzmanīgi iespiediet uzmavu iekšējā pārvadā, līdz uzmava sasniedz apakšu.
7. Vēlreiz samontējiet sūkni (skat.
Sūkņa atkārtota montāža
10.6
Sūkņa mitrās daļas nomaiņas komplekta uzstādīšana
PIEZĪME Šis komplekts nav obligāts un tiek pārdots atsevišķi. Komplektā
ietilpst sūkņa galva, kas piestiprināma motoram.
Pirms sūkņa atkārtotas montāžas ievērojiet tālāk sniegtos norādījumus par sūkņa mitrās
daļas nomaiņu.
1. Ja sūkņi ir mazi, 2 hp (1,49 kW) vai mazāk, novietojiet sūkni vertikāli uz motora
ventilatora gala vai droši piestipriniet sūkņa pamatni pie darbagalda.
2. Ja sūkņi ir lielāki, 3 hp (2,24 kW) vai vairāk, droši novietojiet sūkni un motoru uz grīdas
ar augšup pavērstu sūkņa galvu.
3. Noņemiet skrūves vai bultskrūves un sprostpaplāksnes (ja tādas ir), kas
nostiprina sūkņa galvu pie motora, fiksējot sūkņa galvu pie uzstādītajiem motora
stiprinājumiem.
4. Stingri turiet sūkņa galvu (vai nepiestiprināto pusi) un izvelciet taisni ārā, lai atvienotu
sūkņa galvu un motoru.
5. Nocentrējiet caurumus uz rezerves sūkņa mitrās daļas mezgla attiecībā pret
caurumiem uz motora adaptera.
6. Uzstādiet skrūves vai bultskrūves un sprostpaplāksnes (ja tādas ir).
7. Pamatojoties uz sūkņa modeli, skatiet attēlus sadaļā
LV
Uzmavas iekšējais diametrs
0,42 in (10,54 mm)
0,52 in (13,08 mm)
0,78 in (19,81 mm)
lpp. 200).
Sūkņa atkārtota
montāža.
199
