Magnetische aandrijving centrifugaalpomp
Beschikbare talen
Beschikbare talen
10.7

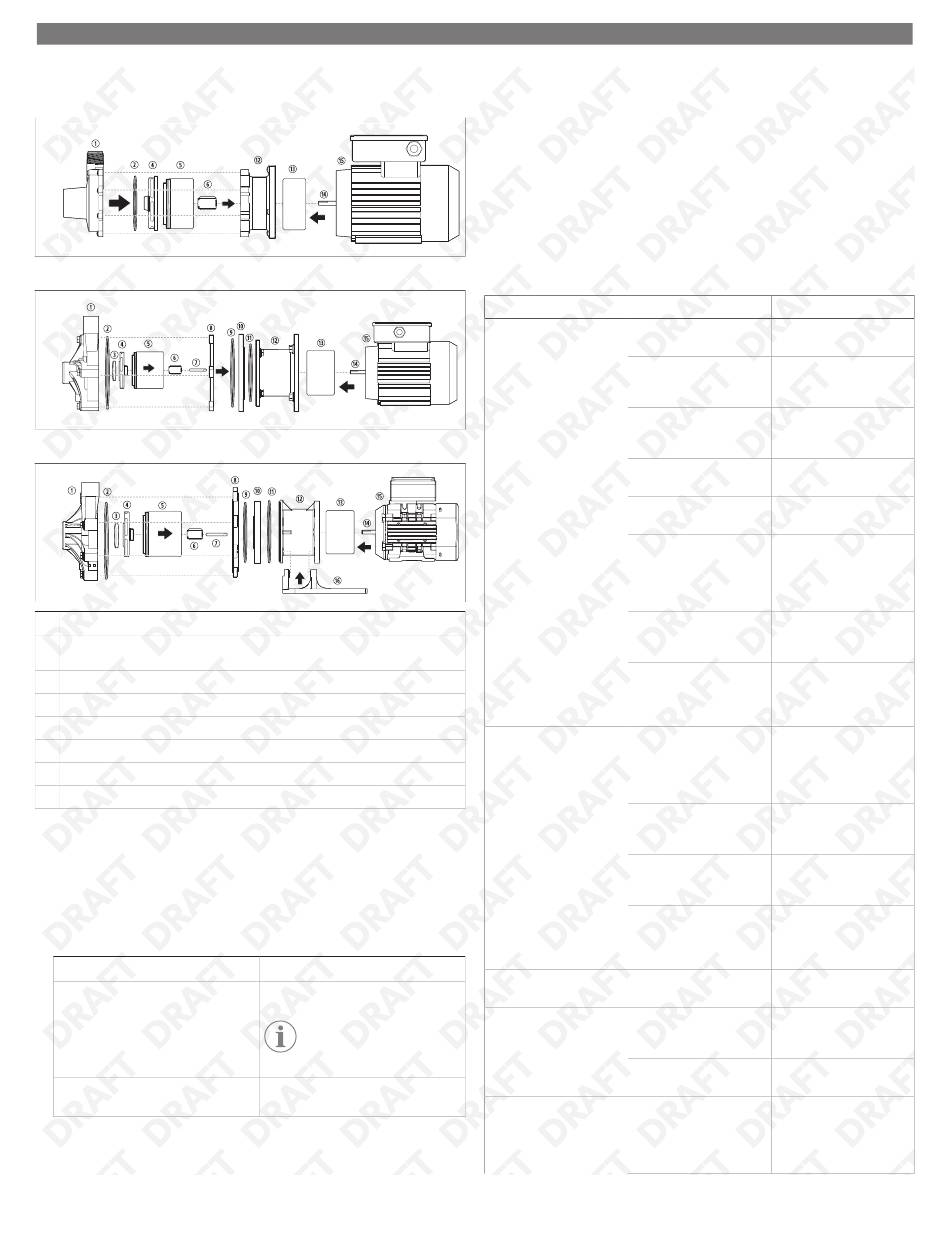

Pumba kokkupanemine
P030 kokkupanek
P045, P062, P075, P100 kokkupanek
P137, P150, P200 kokkupanek
① Pumba korpus
② Korpuse rõngastihend
③ Laba tugirõngas
④ Laba koost
⑤ Laba ajami koost
⑥ Laba puks
⑦ Laba võll
⑧ Mootori kaitsekate
1. Ainult P045, P062, P075, P100, P137, P150, P200.
a) Asetage klambri rõngastihend klambrirõngale ja paigaldage see mootori
adapterile. Tiheda kinnitumise tagamiseks vajutage tugevasti.
b) Asetage kaitsekatte rõngastihend mootori kaitsekattele ja paigaldage see
mootori adapterile.
c) Paigaldage laba võll, joondades võlli tasapinnad mootori kaitsekatte solevatega.
Veenduge, et laba võll oleks täielikult mootori kaitsekattesse paigaldatud.
2. Pange kokku laba tugirõngas, laba ajam ja laba puks.
Suvand
P030
P045, P062, P075, P100, P137, P150,
P200
3. Pange korpuse rõngastihend pumba korpuse soonde ja määrige õlivaba
määrdeainega.
⑨ Mootori kaitsekate
⑩ Klamberrõngas (ei sisaldu komplektis
⑪ Klambri rõngastihend
P200)
⑫ Mootori adapter
⑬ Välimise ajami magnet
⑭ Mootorivõll
⑮ Mootor
⑯ Jalg (ei sisaldu komplektis P200)
Kirjeldus
Paigaldage laba puks.
MÄRKUS Mudeli P030 laba
koostu komplekti kuuluvad tu-
girõngas ja ajami koost.
Pange kokku laba tugirõngas, laba ajam ja
laba puks.
4. Paigaldage pumba korpus pumbale, veendudes paigaldamisel, et tühjendus oleks
õiges suunas.
5. Hoidke ühe käega pumba korpusest, paigaldage kaks polti või kruvi ja seibid (kui on
olemas) vastastikku paiknevates asukohtades ning keerake käsitsi kinni.
6. Paigaldage ülejäänud pumba korpuse kinnitusdetailid ja pingutage käsitsi.
7. Kasutage padrunvõtit või kruvikeerajat (olenevalt kinnitusdetailidest), et kõik poldid
tähekujulise mustriga ühtlaselt kinni keerata.
11 Tõrkeotsing
Kasutage järgnevaid suuniseid, et lahendada juhtumid, mis ei ole tingitud defektsest ega
materjalidest.
Probleem
Põhjus
Ebapiisav või olematu vool.
Imitorustikus on õhuleke.
Pump ei ole eeltäidetud.
Süsteemi pea on oodatust
kõrgem.
Leidub suletud klapp.
Viskoossus või konkreetne
raskusjõud on liiga suur.
Imemise tõste on liiga kõrge
või NPSH pole piisav.
Leidub ummistunud imitoru
või tööratta laba.
Mootor pöörleb valesti.
Rõhk on madal.
Läbi pumba voolavas vedeli-
kus on õhku või gaasi.
Laba läbimõõt on liiga väike.
Süsteemi pea on oodatust
madalam.
Mootor pöörleb valesti.
Pump ei ole enam eeltäide-
Imitorustikus on leke.
tud.
Pump kasutab liiga palju
Pinge on liiga madal.
energiat.
Konkreetse raskusjõud või
viskoossus on liiga suur.
Pump vibreerib või tekitab
Pumbas esineb kavitatsioon
valju mõra.
sobimatu imemise või ette-
ande tõttu.
ET
Abinõu
Kontrollige toruühendusi ja
pingutage tihendeid.
Enne käivitamist veenduge,
et pumba pea oleks vedeli-
kuga täidetud.
Kontrollige rakenduse nõu-
deid; vaja võib olla suure-
mat pumpa.
Avage imi- ja tühjenduskla-
pid.
Kontrollige vedeliku segu
kontsentratsioone.
Kontrollige õige sisselas-
kerõhu olemasolu. Pump
peab olema kas veetase-
mest allpool või täielikult
surve all olevas ahelas.
Kontrollige sisselaske sõe-
la ja pumba torusid ning
eemaldage praht.
Kontrollige juhtmestikku, et
tagada, et paigaldatud kon-
figuratsioon ühtiks pumba
juhtmeskeemiga.
Eemaldage õhk süsteemist
automaatse õhutustamis-
seadmega või avage õhu-
tustoru käsitsi kõrgeimas
punktis.
Kontrollige rakenduse nõu-
deid; vaja võib olla suure-
mat pumpa.
Kontrollige rakenduse nõu-
deid; vaja võib olla väikse-
mat pumpa.
Kontrollige juhtmestikku, et
tagada, et paigaldatud kon-
figuratsioon ühtiks pumba
juhtmeskeemiga.
Kontrollige toruühendusi ja
pingutage tihendeid.
Kontrollige generaatori väl-
jundvõimsust tagamaks, et
see säilitab õige pinge.
Kontrollige vedeliku segu
kontsentratsioone.
Veenduge, et säilitatakse õi-
ge sisselaskerõhk. Kontrol-
lige sisselaske sõela ja pum-
ba torusid ning eemaldage
praht.
