Magnetische aandrijving centrifugaalpomp
Beschikbare talen
Beschikbare talen
q

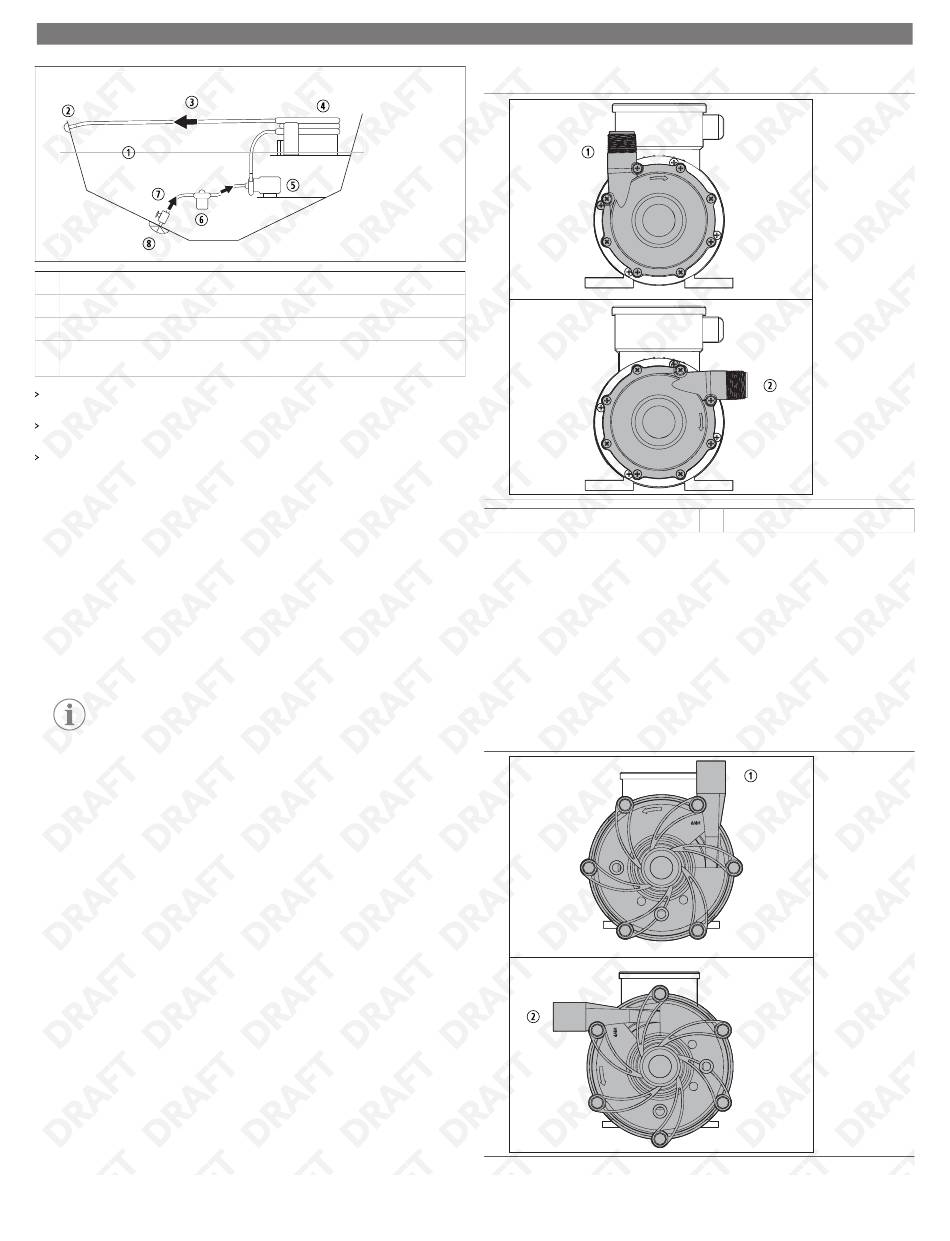

① Vandlinje
② Havvandsudgang
③ Udgangsflow
④ A/C-kondensatorspole
Placér pumpen så langt under vandlinjen som muligt af henysn til den bedste funktion
og for at minimere sugeløet.
Placér pumpen på et sted, som gør montering på en plan, horisontal position mulig
på et sikkert underlag.
Sørg for passende ventilation omkring pumpen for korrekt dri og køling af motoren.
8.3
Drejning af pumpehovedet (option)
Pumpen er forkonfigureret med en vertikal udløbsretning, hvilket gælder for de fleste
installationer.
I nogle anvendelser kan det gøre installationen af pumpen og rørene at dreje
pumpehovedet. Det er en option at dreje pumpehovedet, og det bør gøres, før
pumpen monteres.
1. Sørg for, at O-ringen er placeret korrekt i rillen, når det er blevet drejet.
O-ringen er smurt og skulle ikke længere have behov for smøring.
2. Når pumpeudløbet er i en horisontal konfiguration, skal motoren understøttes for at
løe forsiden af pumpen, så interferens undgås.
BEMÆRK Brug forsendelsesunderlagene af plastik
(emballeringsmateriale) til at give ekstra støtte under motorfødderne.
⑤ Pumpe
⑥ Filter
⑦ Indgangsflow
⑧ Søventil (kugleventil) og Scoop-skro-
gindgang
8.3.1
Drejning af pumpehovedet (P030)
① Vertikalt udløb
1. Placér motoren i en oprejst position, så den hviler på motorens ventilatorende.
2. Fjern de otte skruer fra pumpehuset.
3. Træk huset væk fra motoradapteren/-afskærmningen.
4. Drej huset 90 ° , og justér skruehullerne på huset og motor-adapteren/-
afskærmningen i forhold til hinanden.
5. Skub huset ned, så det sidder på motoradapteren/-afskærmningen.
6. Installér skruerne igen.
8.3.2
Drejning af pumpehovedet (andre modeller)
Brug de følgende anvisninger til at dreje pumpehovedet på modellerne P045, P062,
P075, P100, P137, P150, P200.
DA
② Horisontalt udløb
65
