① Descărcare verticală
1. Scoateţi cele patru bolţuri ale inelelor de prindere, şaibele de blocare şi şaibele
plate.
2. Rotiţi inelul de prindere cu 90 ° , aliniind orificiile de pe inelul de prindere şi
adaptorul/bariera motorului.
3. Reinstalaţi bolţurile inelelor de prindere, şaibele de blocare şi şaibele plate.
8.4
Montarea pompei

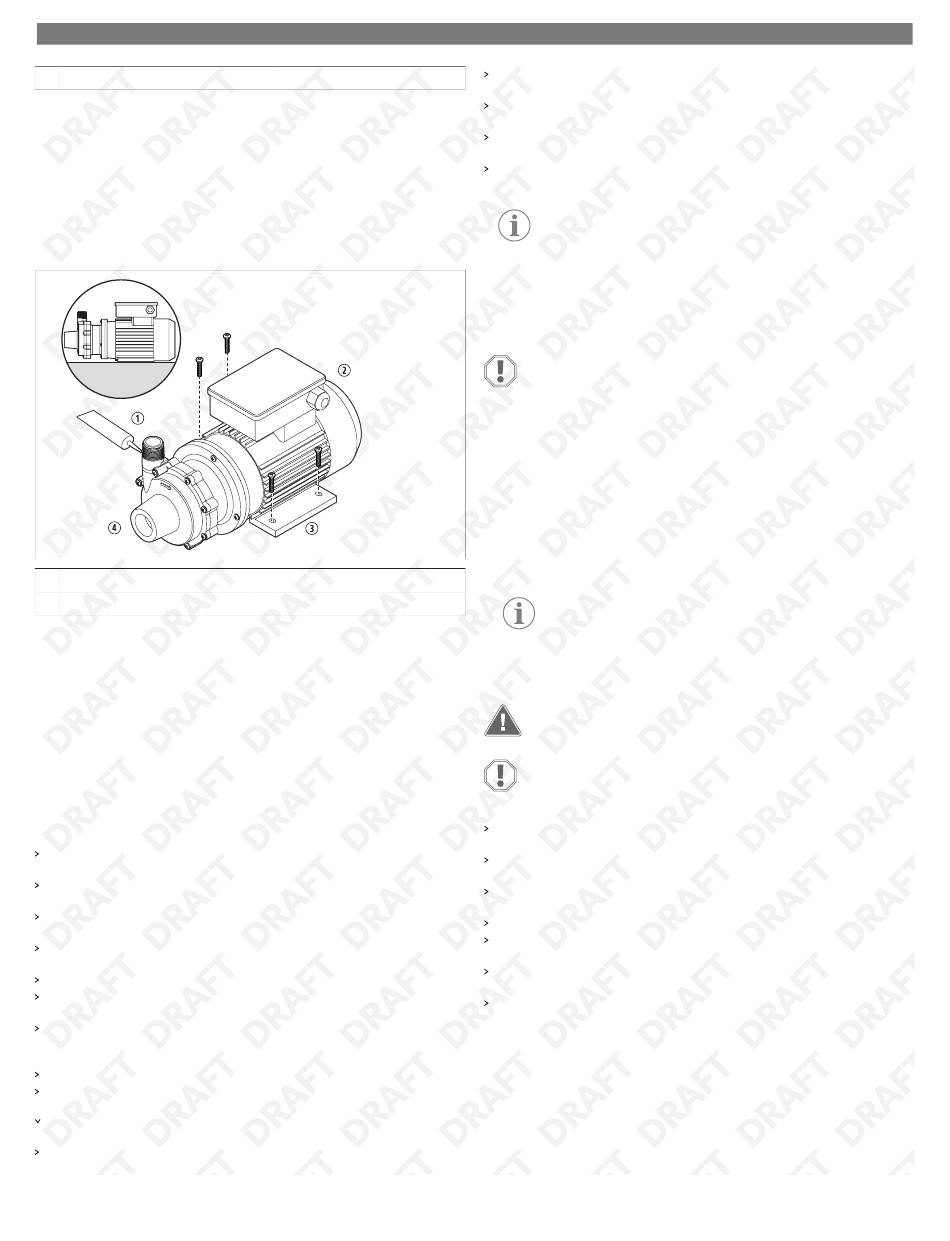

Montaţi în siguranţă pompa în locul dorit (P030 prezentat):
① Agent de etanșare
② Motor
1. Amplasaţi motorul pompei în locul dorit şi marcaţi poziţia orificiilor de montare.
2. Executaţi găurile pentru şuruburile de montare.
3. Dacă pompa a fost ambalată cu pene de transport din plastic, amplasaţ penele sub
picioarele motorului.
4. Strângeţi şuruburile pentru a fixa pompa pe poziţie.
5. Utilizaţi un agent de etanşare sau bandă adecvată pe filete şi alte conexiuni ale
conductelor.
6. Strângeţi toate conexiunile, folosind unelte adecvate pentru materialele de conducte
selectate.
8.5
Conectarea conductelor
Pentru a preveni solicitarea carcasei pompei, asiguraţi susţinere independentă pentru
conducte în apropierea pompei.
Pentru a preveni intrarea reziduurilor în pompă împreună cu lichidul, utilizaţi o sită pe
conducta de admisie.
Pentru a minimiza frecarea conductei, poziţionaţi conducta de pe partea de aspiraţie
a pompei într-o configuraţie dreaptă şi scurtă.
Asiguraţi o distanţă egală cu cel puţin zece diametre de conductă de la coturi şi
supape până la aspiraţie şi refulare.
Instalaţi conducta de aspiraţie nivelată sau înclinată uşor în sus spre pompă.
Pentru a preveni bulele de aer, asiguraţi-vă că nu există puncte înalte în conducta de
aspiraţie.
Asiguraţi o dimensiune a conductei de aspiraţie cel puţin la fel de mare ca orificiul
de admisie de aspiraţie sau cu o dimensiune de ţeavă mai mare, astfel încât să nu
afecteze NPSHa.
Nu reduceţi dimensiunea conductei de aspiraţie.
Asiguraţi-vă că pe conducta de descărcare sunt instalate o supapă de reţinere şi o
supapă de control (dacă este utilizată).
Supapa de reţinere ajută la prevenirea deteriorării pompei din cauza loviturilor de
berbec, în timp ce supapa de control reglează debitul.
Pentru a face pompa accesibilă pentru întreţinere, utilizaţi supape de izolare pe
conductele de aspiraţie şi descărcare.
② Descărcare orizontală
③ Picior
④ Cap pompă
Dacă se preferă un furtun flexibil, utilizaţi un furtun ranforsat pentru temperatura,
presiunea şi rezistenţa chimică adecvate pentru lichidul pompat.
Utilizaţi un agent de etanşare sau bandă adecvată pe filete şi alte conexiuni ale
conductelor.
Pentru a evita restricţionarea debitului de aspiraţie, asiguraţi-vă că supapa de aspiraţie
este complet deschisă.
Instalaţi un sistem de purjare pe conducte, astfel încât pompa să poată fi purjată
înainte de a fi scoasă pentru lucrări.
INDICAŢIE Modelele de pompe P062, P075, P100, P137, P150 şi P200
sunt prevăzute cu o pregătire pentru o scurgere de 0,25 in (6,35 mm)
instalată de client în carcasa rotorului. Pentru cea mai bună performanţă,
asiguraţi-vă că dimensiunea conductei pompei este adecvată debitului.
8.6
Conectarea unui buşon de scurgere sau a unei supape
(opţional)
ATENŢIE! Pericol de defectare
Nu strângeţi excesiv buşonul de scurgere sau supapa în timpul instalării.
Numai P062, P075, P137, P150, P200: În carcasa rotorului este instalat un buşon de
scurgere sau o supapă pentru îndepărtarea lichidelor înainte de a efectua întreţinerea
pompei.
Pentru a conecta un buşon de scurgere opţional sau o supapă opţională:
1. Prindeţi carcasa rotorului pe un banc de maşină de găurit.
2. Folosiţi un burghiu de 0,44 in (11,10 mm) şi bosajul turnat ca ghid.
3. Găuriţi complet prin bosajul turnat până în interiorul carcasei rotorului.
4. Folosiţi un tarod NPT de 0,25 in (6,35 mm).
5. Filetaţi gaura din bosajul turnat la o adâncime adecvată.
INDICAŢIE Nu filetaţi prea adânc.
8.7
Realizarea conexiunilor electrice
AVERTIZARE! Pericol de electrocutare
Instalarea poate fi efectuată numai de către un electrician calificat.
ATENŢIE! Pericol de defectare
Consultaţi schema electrică de pe pompă pentru conexiunile electrice
corecte.
Înainte de a conecta la linia de alimentare, verificaţi tensiunea de pe eticheta de tip,
conexiunea de rotaţie şi asiguraţi o împământare adecvată.
Asiguraţi-vă că tensiunea, frecvenţa şi faza pompei se potrivesc cu sursa de alimentare
a instalaţiei.
Nu utilizaţi şi nu instalaţi pompa dacă tensiunea, frecvenţa, faza şi amperajul de pe
etichetă sunt diferite de circuitul de alimentare.
Utilizaţi o siguranţă sau un disjunctor pentru a proteja motorul.
Utilizaţi un dispozitiv de protecţie împotriva defecţiunii de fază pentru a proteja
motoarele trifazate.
Pentru pompele cu dublă tensiune, conectaţi pompa la tensiunea specifică pentru
aplicaţie.
Asiguraţi-vă că monitoarele de putere sau variatoarele de frecvenţă sunt instalate
corect, conform instrucţiunilor producătorului.
