FI
① Pystysuuntainen poisto
1. Irrota neljä kiristysrenkaan pulttia, lukkoaluslevyä ja tasaista aluslevyä.
2. Kierrä kiristysrengasta 90 ° ja kohdista samalla kiristysrenkaan ja moottorin
sovittimen/suojuksen reiät.
3. Asenna kiristysrenkaan pultit, lukkoaluslevyt ja tasaiset aluslevyt takaisin paikoilleen.
8.4
Pumpun kiinnittäminen

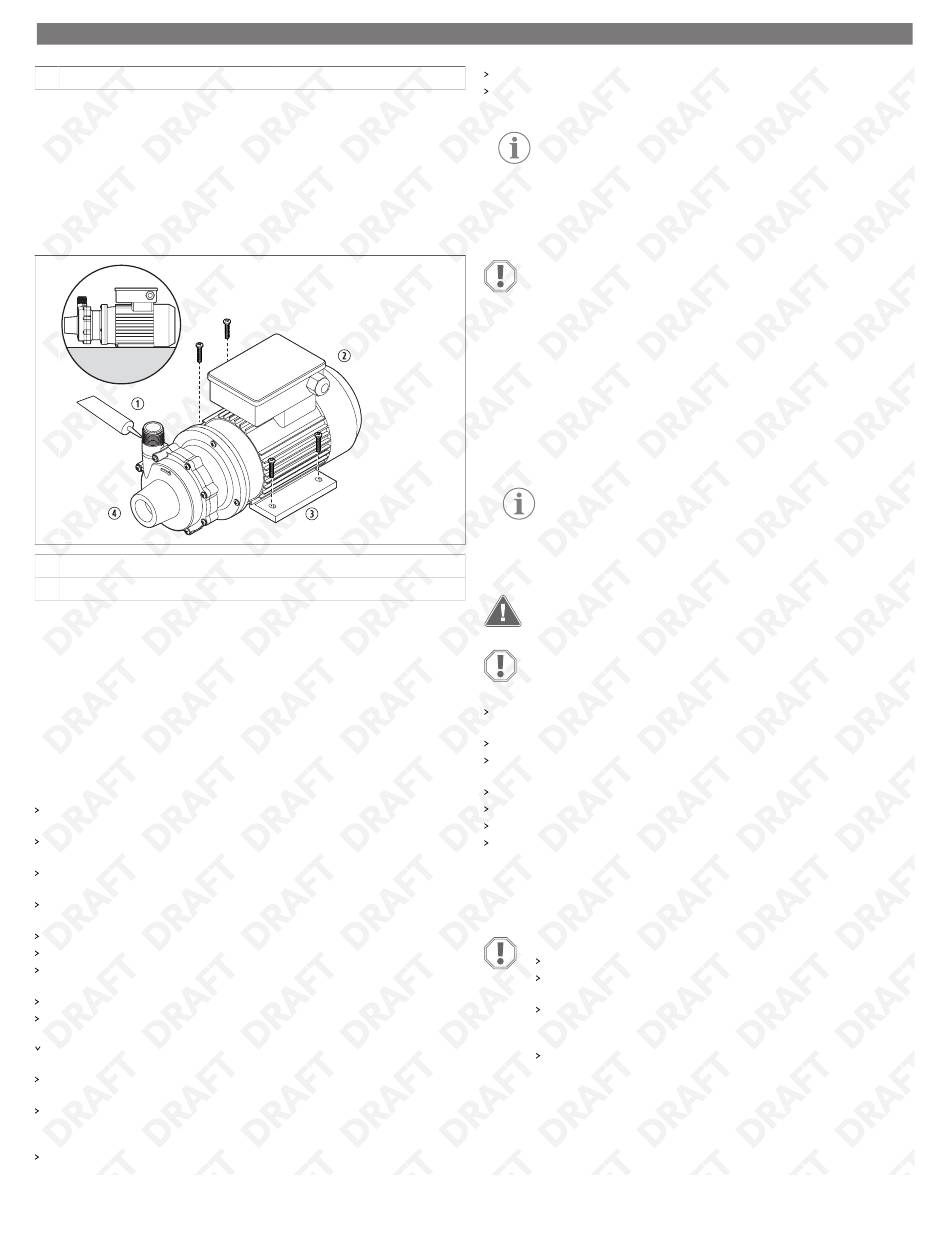

Kiinnitä pumppu tukevasti haluttuun paikkaan (kuvassa P030):
① Tiiviste
② Moottori
1. Aseta pumpun moottori haluttuun paikkaan ja merkitse kiinnitysreikien sijainti.
2. Poraa asennusruuveille reiät.
3. Jos pumpun pakkaamiseen oli käytetty muovisia kuljetuslevyjä, aseta ne moottorin
jalan alle.
4. Kiinnitä pumppu paikalleen kiristämällä ruuvit.
5. Käytä kierteissä ja muissa putkien liitoksissa sopivaa putkitiivistettä tai teippiä.
6. Kiristä kaikkia liitoksia käyttämällä valittuun putkimateriaaliin sopivia työkaluja.
8.5
Putkiston liittäminen
Tue pumpun lähellä olevaa putkistoa erikseen pumpun kotelon rasituksen
estämiseksi.
Estä roskien kulkeutuminen pumppuun nesteen mukana käyttämällä imuputkessa
sihtiä.
Minimoi putken kitka sijoittamalla putkisto pumpun imupuolelle suorassa ja lyhyessä
kokoonpanossa.
Tarkista, ettei noin kymmenen putken halkaisijan sisällä imusta ja poistosta ole mutkia
ja venttiilejä.
Asenna imuputket vaakasuoraan tai kallistumaan hieman ylöspäin kohti pumppua.
Estä ilmataskujen syntyminen varmistamalla, ettei imuputkessa ole korkeita kohtia.
Varmista, että imuputki on vähintään yhtä suuri kuin imuaukon suu tai yhtä putkikokoa
suurempi, jotta se ei vaikuta NPSHa-arvoon.
Älä pienennä imuputken kokoa.
Varmista, että poistoputkeen on asennettu takaiskuventtiili ja säätöventtiili (jos niitä
käytetään).
Takaiskuventtiili auttaa estämään pumpun vaurioitumista nesteiskun vaikutuksesta, kun
taas säätöventtiili säätelee virtausta.
Pumpun kunnossapidon helpottamiseksi imu- ja poistoputkissa on hyvä käyttää
eristysventtiilejä.
Jos käytät mieluiten joustavaa letkua, sen tulee olla vahvistettu ja sen
kestävyysluokituksen pitää olla pumpattavan nesteen lämpötilan, paineen ja
kemikaalien mukainen.
Käytä kierteissä ja muissa putkien liitoksissa sopivaa putkitiivistettä tai teippiä.
90
② Vaakasuuntainen poisto
③ Jalka
④ Pumpun pää
Varmista, että imuventtiili on täysin auki, jotta imuvirtaus kulkee rajoituksetta.
Asenna putkistoon huuhtelujärjestelmä, jotta pumppu voidaan huuhdella ennen kuin
se irrotetaan huoltoa varten.
OHJE Pumppumallien P062, P075, P100, P137, P150 ja P200 siipipyörän
kotelossa on mahdollista käyttää asiakkaan asentamaa koon 0,25 in
(6,35 mm) tyhjennystulppaa. Parhaan suorituskyvyn takaamiseksi varmista,
että pumpun putkisto on mitoitettu virtaukseen sopivaksi.
8.6
Tyhjennystulpan tai -venttiilin liittäminen (valinnainen)
HUOMAUTUS! Vahingonvaara
Älä kiristä tyhjennystulppaa tai -venttiiliä liikaa asennuksen aikana.
Vain P062, P075, P137, P150 ja P200: Siipipyörän koteloon on asennettu
tyhjennystulppa tai -venttiili nesteiden poistamiseksi ennen pumpun huoltoa.
Valinnaisen tyhjennystulpan tai -venttiilin liittäminen:
1. Kiinnitä siipipyörän kotelo pylväsporakoneen alustalle.
2. Käytä koon 0,44 in (11,10 mm) poraa ja valettua napaa ohjaimena.
3. Poraa kokonaan valetun navan läpi siipipyörän kotelon sisäpuolelle.
4. Käytä koon 0,25 in (6,35 mm) NPT-tappia.
5. Naputa valetussa navassa oleva reikä sopivaan syvyyteen.
OHJE Älä naputa liian syvälle.
8.7
Sähköliitäntöjen tekeminen
VAROITUS! Sähköiskun vaara
Asennuksen saa tehdä vain pätevä sähköasentaja.
HUOMAUTUS! Vahingonvaara
Tarkista oikeat sähköliitännät pumpun johdotuskaaviosta.
Tarkista ennen virtajohtoon kytkemistä tyyppietiketistä jännite ja kiertoliitäntä sekä
varmista asianmukainen maadoitus.
Varmista, että pumpun jännite, taajuus ja vaihe sopivat asennuspaikan virtalähteeseen.
Älä käytä tai asenna pumppua, jos etiketissä oleva jännite, taajuus, vaihe ja ampeerit
poikkeavat syöttövirtapiiristä.
Käytä sulaketta tai katkaisinta moottorin suojaamiseksi.
Suojaa kolmivaiheiset moottorit vaihekatkoreleellä.
Kaksijännitepumpuissa johdotus on tehtävä tiettyyn käyttöjännitteeseen.
Varmista, että tehonvalvontalaitteet tai taajuusmuuttajat on asennettu oikein
valmistajan ohjeiden mukaisesti.
9 Pumpun käyttäminen
HUOMAUTUS! Vahingonvaara
Valmistele pumppu ennen käyttöä täyttämällä se nesteellä.
Noudata pumpun käynnistystäyttöä ja käynnistystä, moottorin pyörimisen
tarkistamista ja pumpun sammuttamista koskevia ohjeita.
Anna aina riittävä NPSHa-arvo (käytettävissä oleva positiivinen imukorkeus).
Dometic suosittelee, että pumpulle annetaan vähintään 24 in (60,96 cm)
NPSHr-arvoa (vaadittu positiivinen imukorkeus) suurempi arvo.
NPSHa- ja NPSHr-arvoja laskettaessa on otettava huomioon suodattimet,
sihtisuodattimet ja muut imuputken liittimet.
NPSHa on pumpun sisääntulossa mitattu paine. NPSHr-arvo käy ilmi pumpun teknisten
tietojen käyristä.
