SK
q

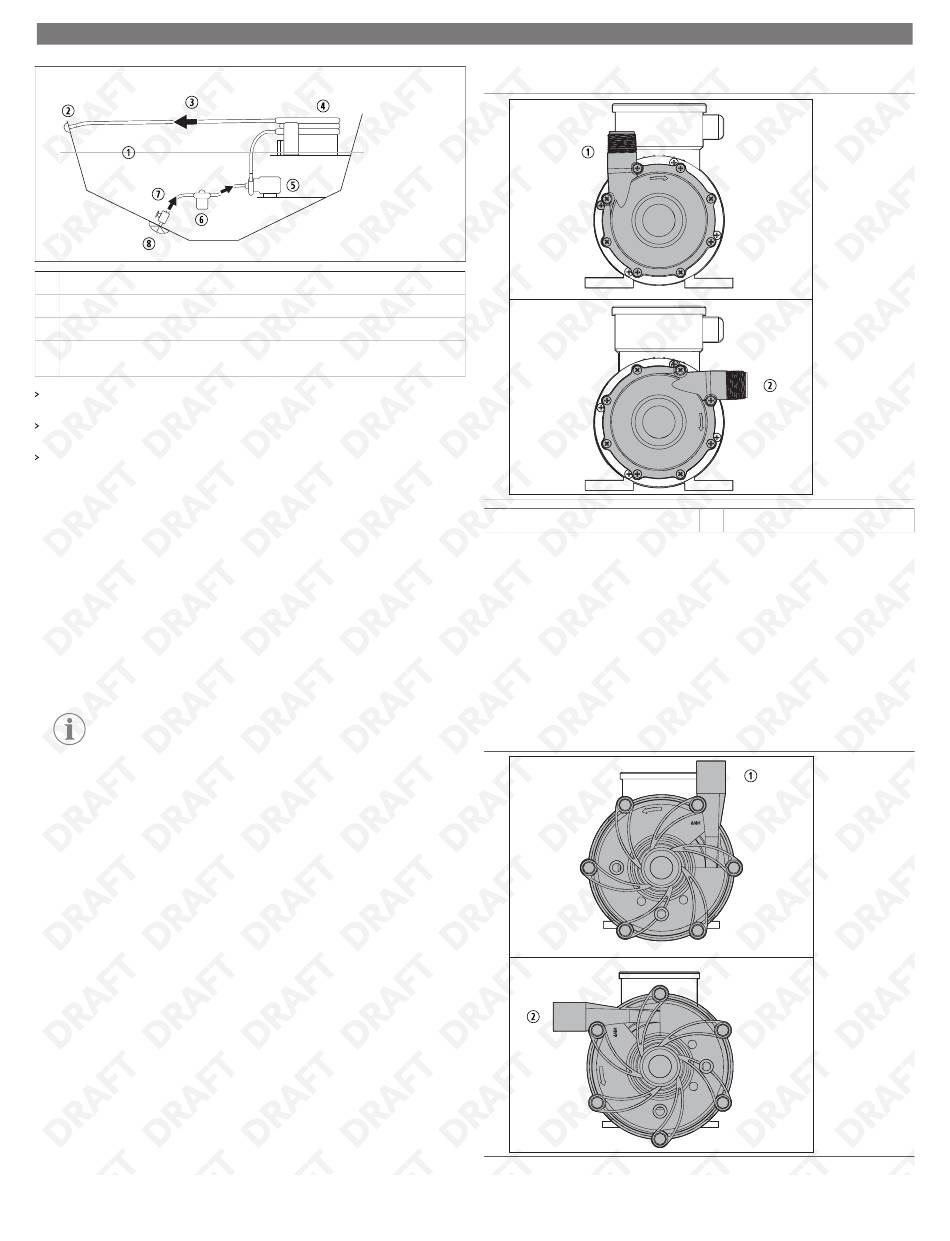

① Čiara ponoru
② Výpust morskej vody
③ Výpust
④ Cievka kondenzátora klimatizácie
Čerpadlo umiestnite čo najďalej pod vodnú líniu, aby ste dosiahli čo najlepší výkon a
minimalizovali sací zdvih.
Čerpadlo umiestnite na miesto, ktoré umožní montáž v rovnej, vodorovnej polohe na
bezpečnom základe.
Zabezpečte dostatočné vetranie v okolí čerpadla pre správnu prevádzku a chladenie
motora.
8.3
Otáčanie hlavy čerpadla (voliteľné)
Čerpadlo je vopred nakonfigurované s vertikálnou orientáciou vypúšťania, ktorá je
použiteľná pri väčšine inštalácií.
Pri niektorých aplikáciách môže otočenie hlavy čerpadla uľahčiť montáž čerpadla a
potrubia. Otočenie hlavy čerpadla je voliteľné a malo by sa vykonať pred montážou
čerpadla.
1. Po otočení sa uistite, že O-krúžok je správne usadený v drážke.
O-krúžok je namazaný a nemal by potrebovať ďalšie mazanie.
2. Ak je vypúšťanie čerpadla v horizontálnej konfigurácii, motor sa musí podložiť, aby
sa zdvihla predná časť čerpadla, aby sa zabránilo rušeniu.
POZNÁMKA Použite plastové prepravné podložky (obalový materiál) na
dodatočnú podporu pod nohami motora.
106
⑤ Čerpadlo
⑥ Sitový filter
⑦ Prítok
⑧ Morský kohút (guľový ventil) a lopatkový,
priechodný vstup do trupu
8.3.1
Otáčanie hlavy čerpadla (P030)
① Vertikálne vypúšťanie
1. Umiestnite motor do zvislej polohy a oprite ho o koniec ventilátora.
2. Odstráňte osem skrutiek z krytu čerpadla.
3. Odtiahnite kryt od adaptéra motora/bariéry.
4. Otočte kryt o 90 ° a zarovnajte otvory pre skrutky na puzdre a adaptéri motora/
bariére.
5. Zatlačte na puzdro, aby sa usadilo na adaptér motora/bariéru.
6. Znovu namontujte skrutky.
8.3.2
Otáčanie hlavy čerpadla (ostatné modely)
Na otáčanie hlavy čerpadla modelov P045, P062, P075, P100, P137, P150, P200
použite nasledujúce pokyny.
② Horizontálne vypúšťanie
