Dometic PM Series Montagehandleiding En Gebruiksaanwijzing pagina 182
Magnetische aandrijving centrifugaalpomp
Beschikbare talen
Beschikbare talen
EL
Έκπλυση και αποστράγγιση της αντλίας
10.2
1. Για να εκτονώσετε την εσωτερική πίεση, αποστραγγίστε την αντλία υγρών
πριν εκτελέσετε συντήρηση.
2. Τερματίστε σωστά τη λειτουργία της αντλίας (βλ.
της αντλίας
στη σελίδα 181).
3. Συνδέστε την παροχή υγρού έκπλυσης στη βαλβίδα εισόδου.
4. Συνδέστε την αποστράγγιση υγρού έκπλυσης στη βαλβίδα εκκένωσης.
5. Ανοίξτε τις βαλβίδες εισόδου έκπλυσης και εκκένωσης.
6. Κατευθύνετε το υγρό έκπλυσης στο σύστημα μέχρι η αντλία να είναι
καθαρή.
7. Διακόψτε την έκπλυση του υγρού, για να επιτρέψετε στην αντλία να
αποστραγγίσει όλα τα υγρά.
Αποσυναρμολόγηση της αντλίας
10.3

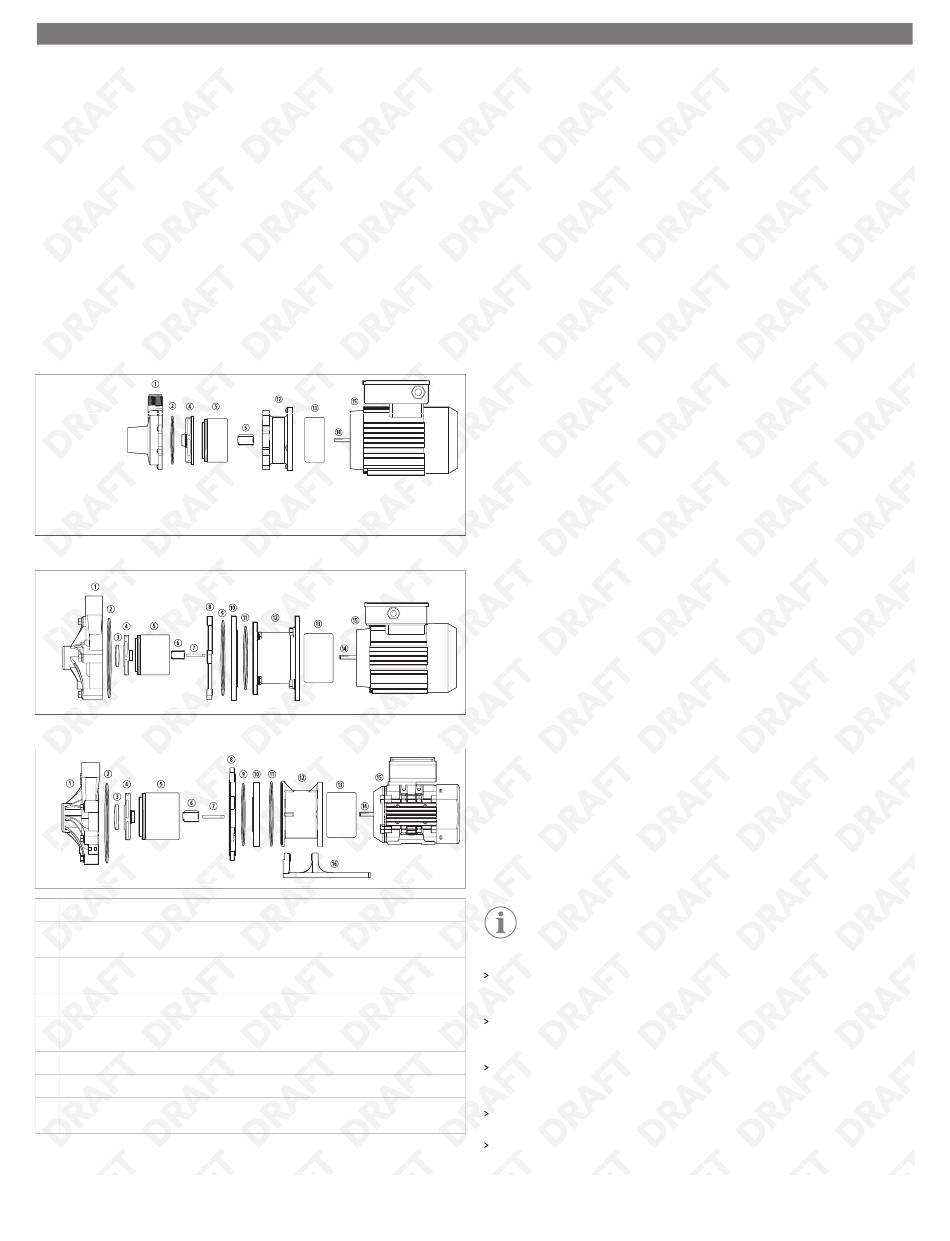

Ανεπτυγμένη προβολή - P030
Ανεπτυγμένη προβολή - P045, P062, P075, P100
Ανεπτυγμένη προβολή - P137, P150, P200
① Περίβλημα αντλίας
② Στεγανοποιητικός δακτύλιος περι-
βλήματος
③ Ωστικός δακτύλιος πτερωτής
④ Συγκρότημα πτερωτής
⑤ Συγκρότημα μετάδοσης κίνησης πτε-
ρωτής
⑥ Δακτύλιος πτερωτής
⑦ Άξονας πτερωτής
⑧ Φράγμα κινητήρα
1. Τερματίστε τη λειτουργία της αντλίας. Ασφαλίστε τον κινητήρα από την
τροφοδοσία ηλεκτρικού ρεύματος.
182
Τερματισμός λειτουργίας
⑨ Φράγμα κινητήρα
⑩ Δακτύλιος σύσφιξης (δεν περιλαμβά-
νεται στο P200)
⑪ Στεγανοποιητικός δακτύλιος σύσφι-
ξης
⑫ Προσαρμογέας κινητήρα
⑬ Εξωτερικός μαγνήτης κίνησης
⑭ Άξονας κινητήρα
⑮ Κινητήρας
⑯ Πέλμα (δεν περιλαμβάνεται στο
P200)
2. Ξεπλύνετε την αντλία. Στη συνέχεια, αποστραγγίστε όλο το υγρό (βλ.
κεφάλαιο
Έκπλυση και αποστράγγιση της
3. Για μικρές αντλίες 2 hp (1,49 kW) ή λιγότερο, τοποθετήστε την αντλία και
τον κινητήρα σε όρθια θέση στο άκρο του ανεμιστήρα του κινητήρα ή
στερεώστε το πέλμα σε πάγκο εργασίας με ασφάλεια.
4. Για μεγαλύτερες αντλίες με 3 hp (2,24 kW) ή περισσότερο, τοποθετήστε την
αντλία με ασφάλεια στο δάπεδο με την κεφαλή της αντλίας στραμμένη προς
τα επάνω.
5. Αφαιρέστε τις βίδες ή τα μπουλόνια και τις ροδέλες ασφάλισης (εάν
υπάρχουν), ασφαλίζοντας την κεφαλή της αντλίας στον προσαρμογέα/
φράγμα του κινητήρα. Χρησιμοποιήστε τα κατάλληλα εργαλεία για τους
τοποθετημένους συνδετήρες.
Ο προσαρμογέας κινητήρα αντλίας P030 περιλαμβάνει το φράγμα, ενώ
άλλα μοντέλα διαθέτουν ξεχωριστό φράγμα κινητήρα και προσαρμογέα
κινητήρα.
6. Κρατήστε σταθερά την κεφαλή της αντλίας ή τον κινητήρα, ανάλογα με το
μέγεθος και το βάρος του μοντέλου, και τραβήξτε την ευθεία προς τα έξω
για να αποσυμπλέξετε την κεφαλή αντλίας και τον κινητήρα.
7. Εάν η κεφαλή της αντλίας διαθέτει την προαιρετική τσιμούχα
στεγανοποιητικού δακτυλίου, βεβαιωθείτε ότι ο στεγανοποιητικός
δακτύλιος παραμένει στον προσαρμογέα κινητήρα.
8. Τοποθετήστε την κεφαλή της αντλίας σε πάγκο εργασίας με το περίβλημα
στραμμένο προς τα επάνω.
9. Αφαιρέστε τις βίδες ή τα μπουλόνια στο εξωτερικό του περιβλήματος της
αντλίας.
Ο αριθμός των συνδετήρων περιβλήματος εξαρτάται από το μοντέλο της
αντλίας.
10. Κρατήστε σταθερά το περίβλημα της αντλίας και τραβήξτε το ευθεία προς
τα επάνω, για να το αφαιρέσετε από την κεφαλή της αντλίας.
11. Αφαιρέστε τον ωστικό δακτύλιο πτερωτής, το συγκρότημα πτερωτής,
το συγκρότημα μετάδοσης κίνησης πτερωτής, και έπειτα τον δακτύλιο
πτερωτής.
12. Αφαιρέστε τον άξονα πτερωτής.
Στην αντλία P030, ο άξονας πτερωτής είναι προσαρτημένος στον
προσαρμογέα του κινητήρα. Για όλα τα άλλα πρότυπα, ο άξονας πτερωτής
συνδέεται με το φράγμα κινητήρα.
13. Αφαιρέστε το φράγμα κινητήρα και τον στεγανοποιητικό δακτύλιο του
κινητήρα (εάν υπάρχει) από τον προσαρμογέα κινητήρα.
14. P045, P062, P075, P100, P137, P150, P200 μόνο: Εάν είναι απαραίτητο,
χτυπήστε ελαφρά στην πίσω πλευρά του φράγματος του κινητήρα με μια
μαλακή ξύλινη ή πλαστική ράβδο, για να το αποσπάσετε.
15. P045, P062, P075, P100, P137, P150, P200 μόνο: Αφαιρέστε τον δακτύλιο
σύσφιξης και τον στεγανοποιητικό δακτύλιο σύσφιξης από τον
προσαρμογέα κινητήρα.
16. Σφίξτε τα παξιμάδια πριν από την αφαίρεση, για να βεβαιωθείτε ότι δεν θα
βγουν από την κεφαλή της αντλίας.
Επιθεώρηση των εξαρτημάτων της αντλίας
10.4
YΠOΔEIΞH Επικοινωνήστε με το τμήμα υποστήριξης πελατών της
Dometic για ένα κιτ αναλωσίμων αντλίας ή κιτ αντικατάστασης υγρού
άκρου αντλίας, εάν χρειάζεται.
Ελέγξτε το περίβλημα της αντλίας για σημάδια φθοράς ή ζημιάς. Αναζητήστε
σημάδια τριβής, ρωγμών στον ωστικό δακτύλιο ή ζημιάς στο στήριγμα του
μπροστινού άξονα.
Ελέγξτε την πτερωτή, τη μετάδοση κίνησης, τον ωστικό δακτύλιο, τον
δακτύλιο και την επιφάνεια κίνησης μεταξύ της πτερωτής και της κεφαλής
αντλίας για φθορά.
Αντικαταστήστε τον δακτύλιο, εάν οι διαστάσεις του υπερβαίνουν το μέγιστο
όριο διαμέτρου λόγω φθοράς. Βλ. κεφάλαιο
πτερωτής
για τις αποδεκτές διαστάσεις.
Ελέγξτε το εσωτερικό και το εξωτερικό του φράγματος κινητήρα για φθορά ή
σημάδια τριβής.
Ελέγξτε την εξωτερική μετάδοση κίνησης για τριβή, ζημιά, διάβρωση ή
χαλαρούς μαγνήτες.
αντλίας).
Ανοχή φθοράς δακτυλίου
