Magnetische aandrijving centrifugaalpomp
Beschikbare talen
Beschikbare talen
PT
6. Empurre cuidadosamente o casquilho para dentro da transmissão interior até que o
casquilho assente.
7. Volte a montar a bomba (consulte
10.6
Instalar um kit de substituição da extremidade húmida da
bomba
OBSERVAÇÃO Este kit é opcional e vendido em separado. O kit inclui a
cabeça da bomba que se fixa ao motor.
Siga as instruções abaixo para instalar a substituição da extremidade húmida da bomba
antes de voltar a montar a bomba:
1. Para bombas pequenas com 2 hp (1,49 kW) ou menos, coloque a bomba numa
posição vertical na extremidade da ventoinha do motor ou fixe o pé a uma bancada
de trabalho de forma segura.
2. Para bombas maiores com 3 hp (2,24 kW) ou mais, coloque a bomba e o motor no
chão de forma segura com a cabeça da bomba virada para cima.
3. Retire os parafusos e as anilhas de pressão (se presentes) que fixam a cabeça da
bomba aos fixadores do motor instalados.
4. Segure firmemente a cabeça da bomba (ou o lado que não está preso) e puxe para
fora para desengatar a cabeça da bomba e o motor.
5. Alinhe os orifícios no conjunto da extremidade húmida da bomba de substituição
com os orifícios no adaptador do motor.
6. Instale os parafusos e as anilhas de pressão (se presentes).
7. Com base no modelo da bomba, consulte as figuras na secção
10.7

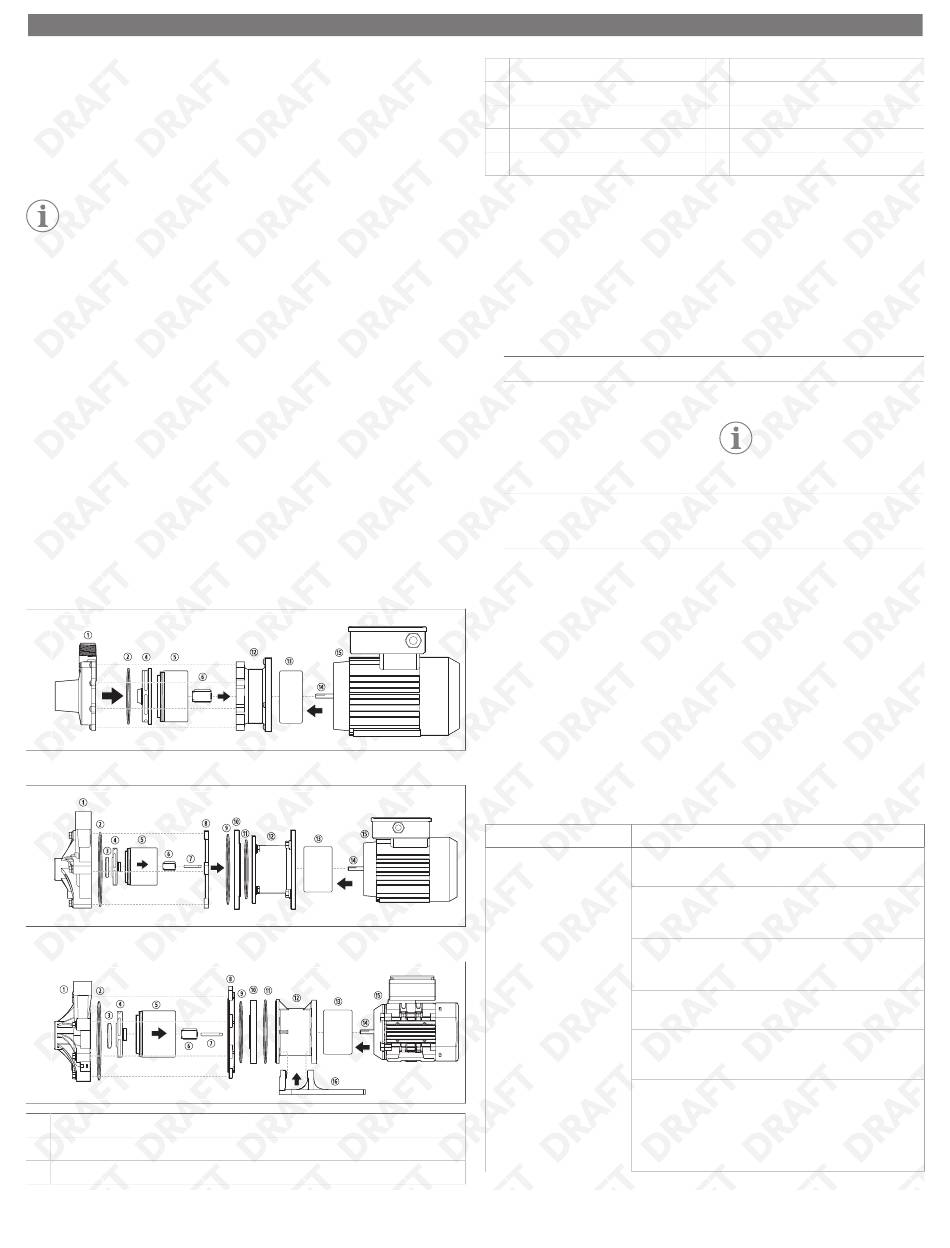

Montar novamente a bomba
Remontagem da P030
Remontagem da P045, P062, P075, P100
Remontagem da P137, P150, P200
① Alojamento da bomba
② O-ring do alojamento
③ Anel de encosto do impulsor
44
Montar novamente a bomba
na página 44).
Montar a
⑨ Barreira do motor
⑩ Anel de fixação (não incluído no P200)
⑪ O-ring da fixação
④ Conjunto do impulsor
⑤ Conjunto da transmissão do impulsor
⑥ Casquilho do impulsor
⑦ Veio do impulsor
⑧ Barreira do motor
1. Apenas P045, P062, P075, P100, P137, P150, P200:
a) Coloque o o-ring de fixação no anel de fixação e instale-o no adaptador do
motor. Pressione firmemente para garantir uma vedação estanque.
b) Coloque o o-ring de fixação na barreira do motor e instale-o no adaptador do
motor.
c) Instale o veio do impulsor, alinhando as faces no veio com as da barreira do
motor. Certifique-se de que o veio do impulsor está completamente assente na
barreira do motor.
2. Monte o anel de encosto do impulsor, o conjunto da transmissão do impulsor e o
casquilho do impulsor.
Opção
P030
P045, P062, P075, P100, P137, P150,
bomba.
P200
3. Coloque o o-ring do alojamento na ranhura no alojamento da bomba e aplique um
lubrificante sem óleo.
4. Instale o alojamento da bomba na bomba, certificando-se de que a descarga está na
orientação correta para a instalação.
5. Segure o alojamento da bomba com uma mão, instale e aperte manualmente dois
parafusos e anilhas (se presentes) em locais opostos.
6. Instale os restantes fixadores do alojamento da bomba e aperte manualmente.
7. Utilize uma chave de caixa ou uma chave de parafusos (dependendo dos fixadores)
para apertar todos os parafusos uniformemente num padrão de estrela.
11 Resolução de falhas
Use as instruções que se seguem para resolver ocorrências que não resultam de mão de
obra ou materiais defeituosos.
Falha
O fluxo é insuficiente ou ine-
xistente.
⑫ Adaptador do motor
⑬ Íman da transmissão exterior
⑭ Veio do motor
⑮ Motor
⑯ Pé (não incluído no P200)
Descrição
Monte o casquilho do impulsor.
OBSERVAÇÃO O conjunto
do impulsor da P030 inclui o
anel de encosto e o conjunto
de transmissão.
Monte o anel de encosto do impulsor, o
conjunto da transmissão do impulsor e o
casquilho do impulsor.
Possível causa
Sugestão de solução
Existe uma fuga de ar na tu-
Verifique as ligações dos
bagem de sucção.
tubos e aperte as juntas.
A bomba não foi purgada.
Certifique-se de que a cabe-
ça da bomba está cheia de
fluido antes de arrancar.
A cabeça do sistema é su-
Verifique os requisitos de
perior ao esperado.
aplicação; pode ser neces-
sária uma bomba maior.
Existe uma válvula fechada.
Abra as válvulas de sucção
e descarga.
A viscosidade ou gravidade
Verifique as concentrações
específica é demasiado ele-
da mistura de fluidos.
vada.
O elevador de sucção está
Certifique-se de que a pres-
demasiado alto ou não há
são de entrada é a adequa-
NPSH suficiente.
da. A bomba deve estar
abaixo do nível de água
ou num circuito totalmente
pressurizado.
