5. Pompa kafasını motor adaptörüne/bariyerine sabitleyen vidaları veya varsa cıvataları
ve kilit rondelalarını çıkarın. Takılan bağlantı parçalarına uygun araçları kullanın.
P030 pompanın motor adaptörü bariyere sahiptir. Diğer modellerde ise ayrı bir
motor bariyeri ve motor adaptörü bulunur.
6. Modelin boyutuna ve ağırlığına bağlı olarak pompa kafasını veya motoru sıkıca tutun
ve pompa kafasını ve motoru çıkarmak için düz bir şekilde dışarı çekin.
7. Pompa kafasında opsiyonel O-halkası contası varsa O-halkasının motor adaptöründe
kaldığından emin olun.
8. Pompa kafasını gövdesi yukarı bakacak şekilde çalışma tezgahına yerleştirin.
9. Pompa muhafazasının dış tarafındaki vidaları veya cıvataları çıkarın.
Muhafaza bağlantı parçalarının sayısı pompa modeline göre değişmektedir.
10. Pompa muhafazasını sıkıca tutun ve pompa kafasından ayırmak için yukarı doğru
çekin.
11. Pervane itme halkasını, pervane tertibatını, pervane tahrik tertibatını ve ardından
pervane burcunu çıkarın.
12. Pervane milini çıkarın.
P030 pompa modelinde pervane mili motor adaptörüne bağlıdır. Diğer tüm
modellerde pervane mili motor bariyerine bağlıdır.
13. Motor adaptöründen varsa motor bariyerini ve bariyer O-halkasını çıkarın.
14. Yalnızca P045, P062, P075, P100, P137, P150, P200 : Gerekirse yumuşak bir ahşap
veya plastik çubukla motor bariyerinin arka tarafına hafifçe vurarak bariyeri yerinden
çıkarabilirsiniz.
15. Yalnızca P045, P062, P075, P100, P137, P150, P200 : Motor adaptöründen
sabitleme halkasını ve sabitleme O-halkasını çıkarın.
16. Pompa kafasından çıkmaması için çıkarmadan önce somunları sıkın.
10.4
Pompa bileşenlerinin incelenmesi
NOT Gerekirse pompa aşınma kiti veya pompa ıslak uç yedek kiti için
Dometic müşteri destek ekibiyle iletişime geçin.
Pompa muhafazasında aşınma veya hasar belirtileri olup olmadığını kontrol edin. İtme
halkasında sürtünme, çatlama veya ön mil desteğinde hasar belirtileri olup olmadığına
bakın.
Pervaneyi, tahrik ünitesini, itme halkasını, burcu ve pervane ile pompa kafası
arasındaki çalışma yüzeyini aşınma durumu açısından kontrol edin.
Aşınma nedeniyle burç boyutları maksimum çap sınırını aşmışsa burcu değiştirin.
Kabul edilebilir boyutları görmek için
bakın.
Motor bariyerinin iç ve dış kısımlarında aşınma veya sürtünme izi olup olmadığını
kontrol edin.
Dış tahrik ünitesinde sürtünme, hasar, korozyon veya gevşek mıknatıs olup olmadığını
kontrol edin.
O-halkasında kimyasal saldırı, şişme, kırılganlık, kesik veya başka bir hasar olup
olmadığını kontrol edin.
O-halkası aşınmış veya hasarlıysa değiştirin.
Aşınmış veya hasarlı sabitleme halkasını değiştirin.
Tekrar kullanılabilir parçaları hafif bir temizleyici ile temizleyin.
Aşındırıcı maddeleri temizleyin.
Motor milindeki conta aşınmış veya hasarlı ise pompayı değiştirin.
Motoru manuel olarak döndürerek motor yataklarını kontrol edin. Mil dönüşü düzgün
değilse veya radyal/eksenel boşluk varsa pompayı değiştirin.
10.4.1
Pervane burcu aşınma toleransı

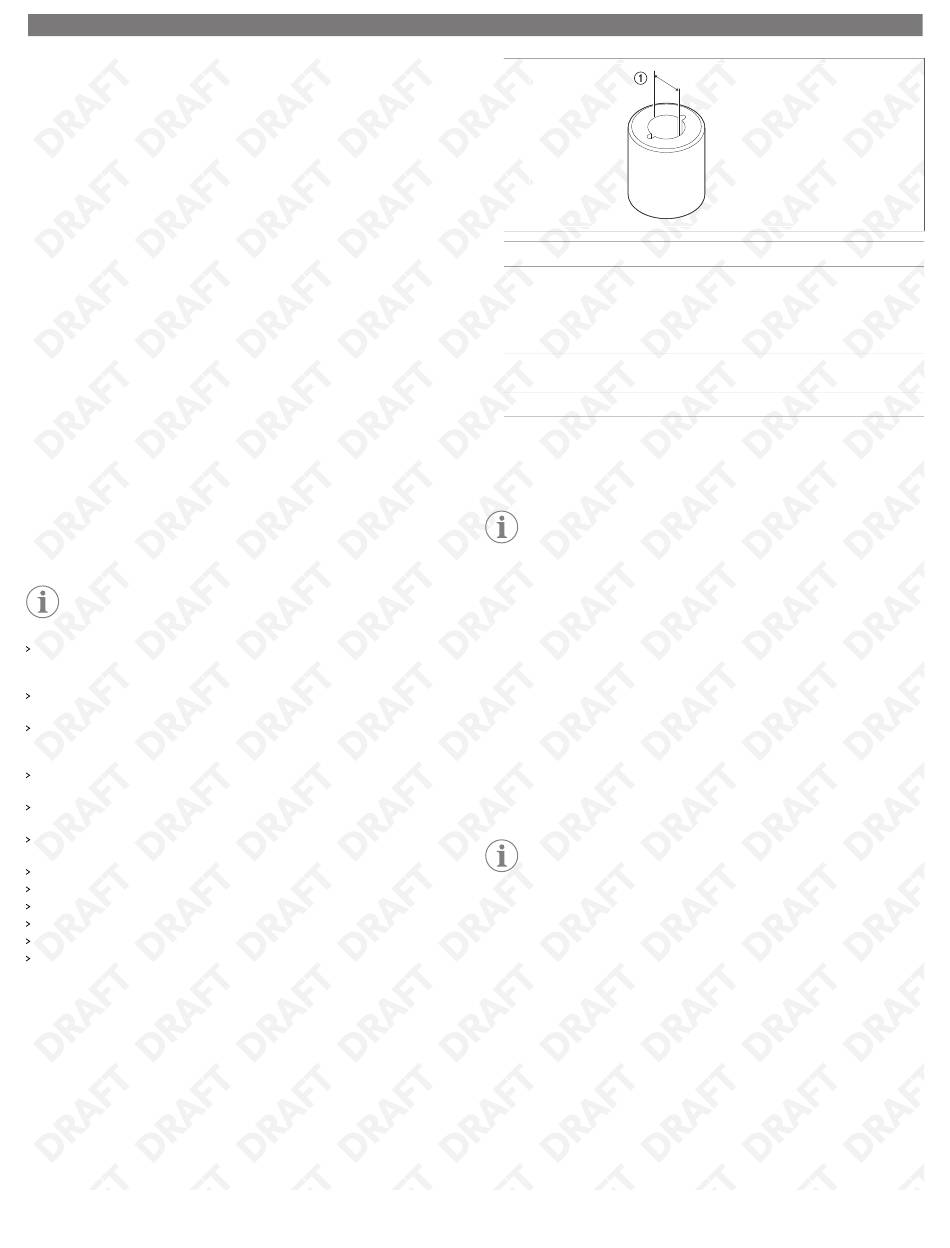

1. Pervane burcundaki aşınmayı belirlemek için aşağıdaki şemayı ve tabloyu kullanın.
Pervane Burcu Aşınma Toleransı
bölümüne
Model
• P030
• P045
• P062
• P075
• P100
• P137
• P150
P200
2. Ölçülen iç çap maksimum toleransı aşarsa burcu değiştirin.
10.5
Pompa aşınma kitinin montajı
NOT Bu kit isteğe bağlıdır ve ayrı olarak satılır.
1. Pervane/iç tahrik tertibatını, pervane yukarı bakacak şekilde bir mekanik prese
yerleştirin. Gerekirse burcun düşmesi için tertibatın altını bloklarla destekleyin.
2. Pervaneden 1 in (25,4 mm) çaplı plastik veya ahşap bir mil geçirin ve burcu dışarı
doğru bastırın.
3. Pervane tertibatını mekanik presten çıkarın.
4. Pervane tertibatını, pervane itme halkası aşağı bakacak şekilde düz bir yüzeye
yerleştirin.
5. Yedek burcun yarıklı yüzü iç tahrik ünitesinin arkasına bakacak şekilde, burçtaki düz
yüzeyi iç tahrik mıknatısındaki düz yüzeyle hizalayın.
6. Burcu, dibe gelene kadar iç tahrik ünitesine yavaşça itin.
7. Pompanın yeniden montajı
(bkz.Pompanın yeniden montajı
10.6
Pompa ıslak uç yedek kitinin montajı
NOT Bu kit isteğe bağlıdır ve ayrı olarak satılır. Kitin içinde motora takılan
pompa kafası da bulunmaktadır.
Pompayı yeniden monte etmeden önce, pompa ıslak uç yedek kitinin montajı için
aşağıdaki talimatları izleyin:
1. 2 hp (1,49 kW) veya daha az güce sahip küçük pompalar için pompayı motorun fan
ucuna dik bir şekilde yerleştirin veya pompa ayaklarını bir çalışma tezgahına güvenli
bir şekilde sabitleyin.
2. 3 hp (2,24 kW) veya daha fazla güce sahip daha büyük pompalar için pompayı
ve motoru, pompa kafası yukarı bakacak biçimde ve güvenli bir şekilde zemine
yerleştirin.
3. Pompa kafasını takılı motor bağlantı parçalarına sabitleyen vidaları veya varsa
cıvataları ve kilit rondelalarını çıkarın.
4. Pompa kafasını veya sabitlenmemiş tarafı sıkıca tutun ve pompa kafasını ve motoru
çıkarmak için düz bir şekilde dışarı çekin.
5. Yedek pompa ıslak uç tertibatındaki delikleri motor adaptöründeki deliklerle
hizalayın.
6. Vidaları veya varsa cıvataları ve kilit rondelalarını takın.
    TR
Burç iç çapı
0,42 in (10,54 mm)
0,52 in (13,08 mm)
0,78 in (19,81 mm)
sayfa 142).
