DA
① Vertikalt udløb
1. Fjern de fire klemringsbolte, låseskiver og flade spændeskiver.
2. Drej klemringen 90 ° , og justér hullerne på klemringen og motoradapteren/-
afskærmningen i forhold til hinanden.
3. Installér klemringsboltene, låseskiverne og de flade spændeskiver igen.
8.4
Montering af pumpen

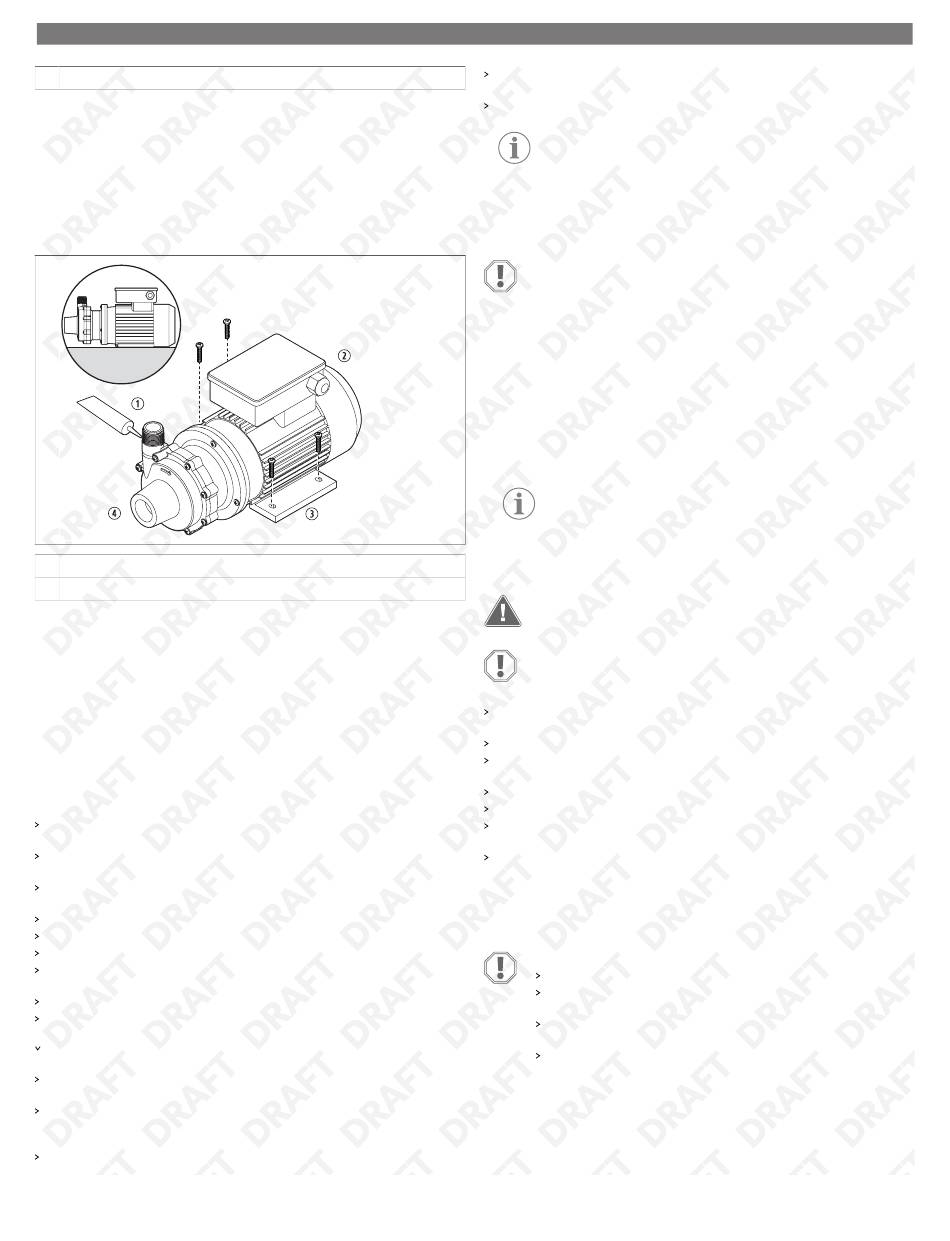

Montér pumpen sikkert på det ønskede sted (P030 vist):
① Tætning
② Motor
1. Placé pumpemotoren på det ønskede sted, og markér monteringshullernes
position.
2. Bor hullerne til monteringsskruerne.
3. Udski underlagene under motorfødderne, hvis pumpen blev pakket med
forsendelsesunderlag af plastik.
4. Spænd skruerne for at fastgøre pumpen i positionen.
5. Brug en passende rørtætning eller tape på gevindene og andre rørtilslutninger.
6. Spænd alle tilslutninger med passende værktøjer til de valgte rørmaterialer.
8.5
Tilslutning af rørene
Understøt rørene i nærheden af pumpen separat for at forhindre belastning af
pumpehuset.
Brug et filter i indløbsrøret for at forhindre, at der kommer rester ind i pumpen
sammen med væsken.
Placér rørene på pumpens sugeside i en lige og kort konfiguration for at minimere
rørfriktionen.
Hold bøjninger og ventiler mindst ti rørdiametre fra indsugningen og udløbet.
Installér sugerøret på samme niveau som eller med let hældning op mod pumpen.
For at forhindre lulommer skal du sørge for, at sugeledningen ikke har høje punkter.
Sørg for, at sugeledningen som minimum er lige så stor som sugeindløbets åbning
eller en rørstørrelse større, så det ikke påvirker NPSHa.
Reducér ikke sugeledningens størrelse.
Sørg for, at der er installeret en spærreventil og en reguleringsventil (hvis den bruges)
i udløbsledningen.
Spærreventilen hjælper til at forhindre, at pumpen beskadiges af vandstød, mens
reguleringsventilen regulerer flowet.
Brug isoleringsventiler i suge- og udløbsledningerne til at gøre pumpen tilgængelig
til vedligeholdelse.
Hvis den fleksible slange foretrækkes, skal du bruge en forstærket slange,
der er normeret til den rigtige temperatur, det rigtige tryk og den kemiske
modstandsdygtighed for væsken, der pumpes.
Brug en passende rørtætning eller tape på gevindene og andre rørtilslutninger.
66
② Horisontalt udløb
③ Fod
④ Pumpehoved
For at undgå begræsning af sugeflowet skal du sørge for, at sugeventilen er
fuldstændigt åben.
Installér et skyllesystem i røret, så pumpen kan skylles, før de ernes til service.
BEMÆRK Pumpemodellerne P062, P075, P100, P137, P150 og P200
leveres med en mulighed for et kundeinstalleret 0,25 in (6,35 mm) udløb i
skovlhjulshuset. Sørg af hensyn til den bedste funktion for, at pumperørets
størrelse svarer til flowhastigheden.
8.6
Tilslutning af en aftapningsskrue eller ventil (option)
VIGTIGT! Fare for beskadigelse
Spænd ikke aapningsskruen eller ventilen for kraigt under installationen.
Kun P062, P075, P137, P150, P200: Der er installeret en aapningsskrue eller ventil i
skovlhjulshuset for at erne væsker, før der udføres vedligeholdelse på pumpen.
Tilslutning af en ekstra aapningsskrue eller ventil:
1. Fastgør skovlhjulshuset på en søjleboremaskines bord.
2. Brug et 0,44 in (11,10 mm) bor og den støbte studs som orientering.
3. Bor fuldstændigt gennem den støbte studs og ind i skovlhjulshuset.
4. Brug en 0,25 in (6,35 mm) NPT-sti.
5. Bank hullet i den støbte studs til en passende dybde.
BEMÆRK Bank ikke for dybt.
8.7
Udførelse af de elektriske tilslutninger
ADVARSEL! Fare for elektrisk stød
Monteringen må kun udføres af en kvalificeret elektriker.
VIGTIGT! Fare for beskadigelse
Se strømskemaet på pumpen for de korrekte elektriske tilslutninger.
Kontrollér typemærkatens spænding og rotationstilslutning, før tilførselsledningen
tilsluttes, og sørg for korrekt jordforbindelse.
Sørg for, at pumpens spænding, frekvens og fase svarer til installationens strømkilde.
Brug eller installér ikke pumpen, hvis spændingen, frekvensen, fasen og strømstyrken
på mærkaten adskiller sig fra forsyningskredsløbet.
Brug en sikring eller effektafbryder til at beskytte motoren.
Brug en fasefejlbeskyttelsesanordning til at beskytte trefasede motorer.
Forbind pumpen til den specifikke spænding for anvendelsen for pumper med to
spændinger.
Sørg for, at effektovervågninger eller variable frekvensdrev er installeret korrekt i
overensstemmelse med producentens anvisninger.
9 Anvendelse af pumpen
VIGTIGT! Fare for beskadigelse
Fyld pumpen med væske før dri for at spæde den
Følg trinene for spædning og start af pumpen, kontrol af motorrotationen
og nedlukning af pumpen.
Sørg altid for passende NPSHa (tilgængeligt holdetryk). Dometic anbefaler
at give pumpen mindst 24 in (60,96 cm) over NPSHr (påkrævet holdetryk).
Tag højde for faktorer som f.eks. filtre og andre beslag i sugeledningerne,
når NPSHa og NPSHr beregnes.
NPSHa er trykket målt ved pumpens indgang. NPSHr er en værdi, som kan findes på
kurverne på pumpens datablad.
