10.6
Montering av utskiftningssett for pumpas våte ende
MERK Dette settet er tilleggsutstyr og selges separat. Settet inkluderer
pumpekammeret som festes til motoren.
Følg instruksjonene nedenfor for å montere utskiningssettet for pumpas våte ende før
du setter sammen pumpa igjen:
1. For små pumper 2 hp (1,49 kW) eller mindre plasseres pumpa i stående posisjon
på vieenden av motoren. Eventuelt kan pumpefoten festes med klemmer på en
arbeidsbenk.
2. For større pumper med 3 hp (2,24 kW) eller mer plasseres pumpa og motoren trygt
på gulvet med pumpekammeret vendt opp.
3. Fjern skruene eller boltene og låseskivene (hvis montert) som fester pumpekammeret
til de monterte festeinnretningene for motoren.
4. Hold et godt tak i pumpekammeret (eller den siden som ikke holdes fast av
klemmer), og trekk rett ut for å løse pumpekammeret og motoren.
5. Innrett hullene på den våte enden av utskiningspumpa med hullene på
motoradapteren.
6. Monter tilbake skruene eller boltene og låseskivene (hvis de finnes).
7. Se figurene som er aktuelle for din pumpemodell i avsnittet
igjen.
10.7

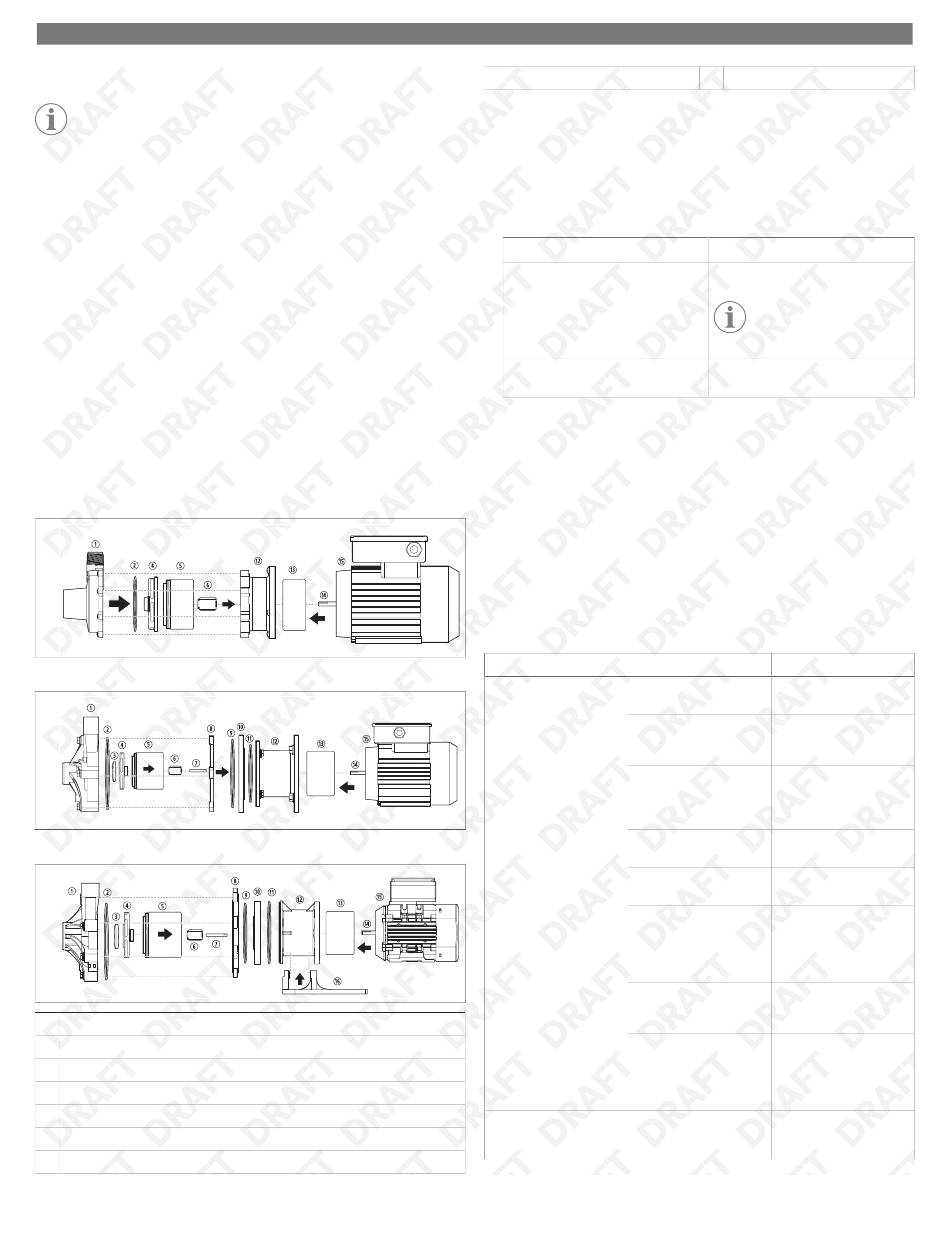

Sette sammen pumpa igjen
Sette sammen P030 igjen
Sette sammen P045, P062, P075, P100 igjen
Sette sammen P137, P150, P200 igjen
① Pumpehus
② O-ring til hus
③ Støttering for impeller
④ Impellerenhet
⑤ Drivenhet for impeller
⑥ Impellerforing
⑦ Impelleraksel
Sette sammen pumpa
⑨ Motorbarriere
⑩ Klemring (ikke inkludert på P200)
⑪ O-ring for klemme
⑫ Motoradapter
⑬ Ytre drivmagnet
⑭ Motoraksel
⑮ Motor
⑧ Motorbarriere
1. Gjelder kun for P045, P062, P075, P100, P137, P150, P200:
a) Plasser klemmens O-ring på klemringen, og monter den på motoradapteren.
Trykk hardt for å sikre god tetning.
b) Plasser barrierens O-ring på motorbarrieren, og monter den på motoradapteren.
c) Monter impellerakselen; innrett de flate områdene på akselen med de flate
områdene i motorbarrieren. Forsikre deg om at impellerakselen er fullstendig på
plass i motorbarrieren.
2. Monter støtteringen til impelleren, impellerens drivenhet og impellerforingen.
Alternativ
P030
P045, P062, P075, P100, P137, P150,
P200
3. Plasser husets O-ring i sporet på pumpehuset og påfør et oljefritt smøremiddel.
4. Monter pumpehuset på pumpa, og forsikre deg om at utløpet er riktig innrettet i
forhold til installasjonen.
5. Hold pumpehuset med én hånd, og monter to bolter eller skruer og skiver (hvis
tilgjengelig) for hånd i motsatte plasseringer i forhold til hverandre.
6. Monter resten av festeinnretningene for pumpehuset og stram dem til for hånd.
7. Bruk en pipenøkkel eller skrutrekker (avhengig av type festeinnretning) for å stramme
til alle boltene/skruene jevnt. Stram til i et stjernemønster.
11 Feilretting
Bruk instruksjonene nedenfor for å løse situasjoner som ikke skyldes dårlig utført arbeid
eller ødelagte materialer.
Problem
Mulig årsak
Gjennomstrømningen er
Det er en luftlekkasje i suge-
utilstrekkelig eller ikkeeksis-
rørene.
terende.
Pumpa har ikke blitt primet.
Systemtrykket er høyere enn
forventet.
En ventil er lukket.
Viskositeten eller den spes-
ifikke vekten er for høy.
Sugeløftet er for høyt eller
NPSH er utilstrekkelig.
En sugelinje eller impelleren
er tilstoppet.
Motoren roterer ikke riktig.
Trykket er for lavt.
Det er lu eller gass i væs-
ken som strømmer gjennom
pumpa.
NB
⑯ Fot (ikke inkludert på P200)
Beskrivelse
Monter impellerforingen.
MERK Impellerenheten til
P030 har støtteringen og dri-
venheten innebygd.
Monter støtteringen til impelleren, impelle-
rens drivenhet og impellerforingen.
Løsningsforslag
Kontroller rørforbindelsene
og stram tetningene.
Sørg for at pumpekamme-
ret er fylt med væske før
oppstart.
Sjekk kravene for bruksom-
rådet: Det kan være nød-
vendig med ei større pum-
pe.
Åpne suge- og utløpsventi-
lene.
Sjekk konsentrasjonene i
væskeblandingen.
Sørg for korrekt innløps-
trykk. Pumpa skal enten
være under vannivået eller
i en fullstendig trykksatt slø-
yfe.
Sjekk silen ved innløpet og
pumpelinjene, og ern alt
smuss.
Kontroller ledningsnettet
for å forsikre deg om at den
installerte konfigurasjonen
samsvarer med ledningsdia-
grammet på pumpa.
Tøm systemet for lu ved
hjelp av en automatisk lufte-
ventil eller åpne en luftelinje
85
