Magnetische aandrijving centrifugaalpomp
Beschikbare talen
Beschikbare talen
TR
7. Pompa modeline bağlı olarak
Pompanın yeniden montajı
bakın.
10.7

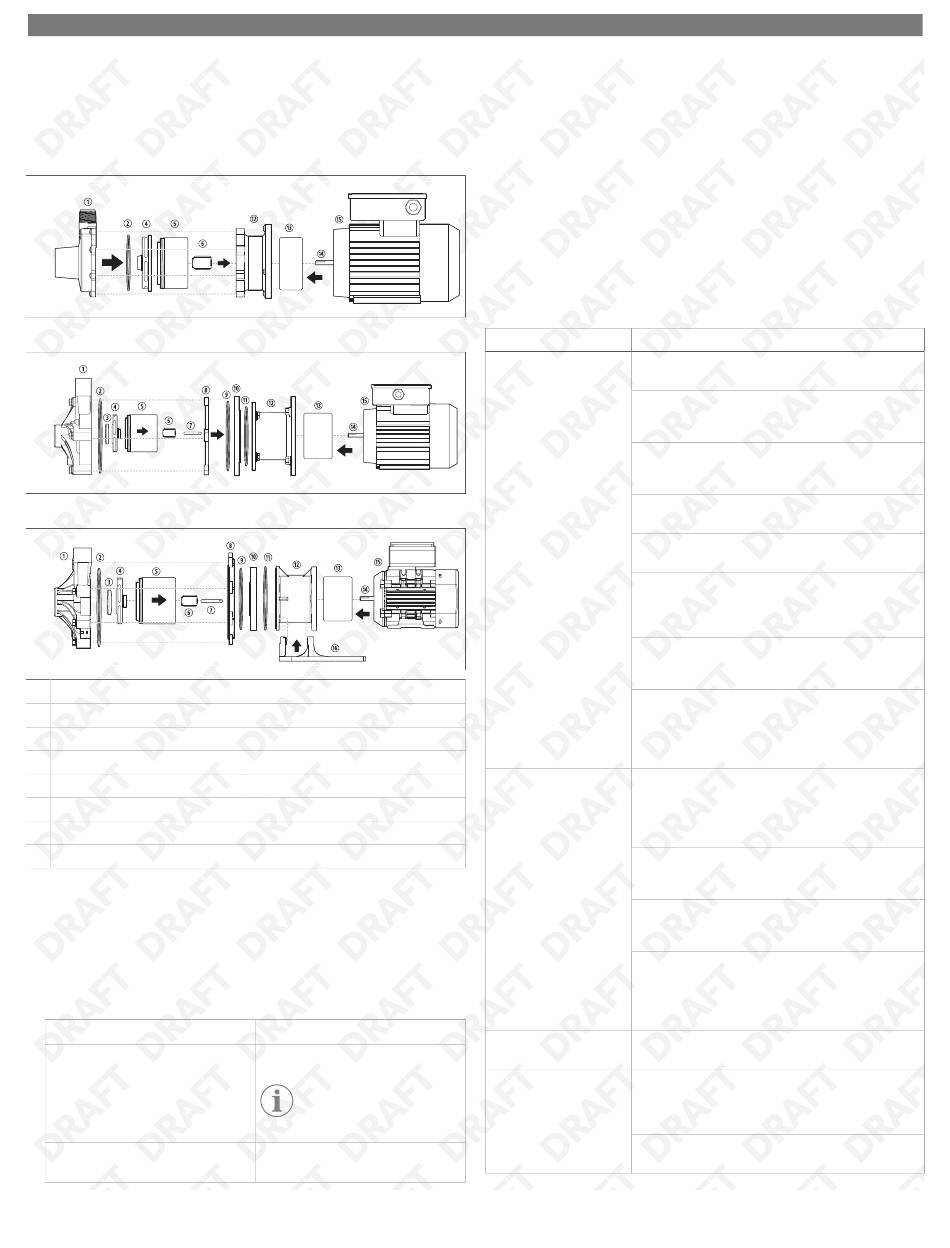

Pompanın yeniden montajı
P030 modelinin yeniden montajı
P045, P062, P075, P100 modellerinin yeniden montajı
P137, P150, P200 modellerinin yeniden montajı
① Pompa muhafazası
② Muhafaza O-halkası
③ Pervane itme halkası
④ Pervane tertibatı
⑤ Pervane tahrik tertibatı
⑥ Pervane burcu
⑦ Pervane mili
⑧ Motor bariyeri
1. Yalnızca P045, P062, P075, P100, P137, P150, P200:
a) Sabitleme O-halkasını sabitleme halkasına yerleştirin ve motor adaptörüne takın.
Sızdırmaz hale getirmek için sıkıca bastırın.
b) Bariyer O-halkasını motor bariyerine yerleştirin ve motor adaptörüne takın.
c) Pervane milini, mil üzerindeki düz yüzeyleri motor bariyerindeki düz yüzeylerle
hizalayarak takın. Pervane milinin motor bariyerine tam olarak oturduğundan
emin olun.
2. Pervane itme halkasını, pervane tahrik tertibatını ve pervane burcunu monte edin.
Seçenek
P030
P045, P062, P075, P100, P137, P150,
P200
142
bölümündeki şekillere
⑨ Motor bariyeri
⑩ Sabitleme halkası (P200'e dahil değildir)
⑪ Sabitleme O-halkası
⑫ Motor adaptörü
⑬ Dış tahrik mıknatısı
⑭ Motor mili
⑮ Motor
⑯ Ayak (P200'e dahil değildir)
Tanımlama
Pervane burcunu monte edin.
NOT P030 pervane tertibatı
ile birlikte itme halkası ve tahrik
tertibatı gelir.
Pervane itme halkasını, pervane tahrik terti-
batını ve pervane burcunu monte edin.
3. Muhafaza O-halkasını pompa muhafazasındaki oluğa yerleştirin ve yağsız bir
kayganlaştırıcı uygulayın.
4. Pompa muhafazasını pompaya takın ve tahliye kısmının montaj için doğru yönde
olduğundan emin olun.
5. Pompa muhafazasını bir elinizle tutun, iki cıvatayı veya vidaları ve rondelaları zıt
konumlara takın ve parmaklarınızla sıkın.
6. Kalan pompa muhafazası bağlantı parçalarını takın ve parmaklarınızla sıkın.
7. Bağlantı parçalarına bağlı olarak soket anahtarı veya tornavida kullanarak tüm
cıvataları yıldız şeklinde ve eşit olarak sıkın.
11 Arızaların Giderilmesi
Kusurlu işçilik veya malzemeden kaynaklanmayan durumları çözmek için aşağıdaki
talimatları uygulayın.
Sorun
Neden
Akış yetersiz veya mevcut
Emme borusunda hava ka-
değil.
çağı var.
Pompa kullanıma hazırlan-
madı.
Sistem basma yüksekliği
beklenenden daha fazla.
Kapalı bir vana var.
Viskozite veya özgül ağırlık
çok yüksek.
Emme yüksekliği çok fazla
veya NPSH yetersiz.
Emme hattında veya perva-
ne kanatlarında tıkanıklık var.
Motor yanlış şekilde dönü-
yor.
Basınç düşük.
Pompanın içinden geçen
sıvıda hava veya gaz var.
Pervane çapı çok küçük.
Sistem basma yüksekliği
beklenenden daha az.
Motor yanlış şekilde dönü-
yor.
Pompa artık kullanıma hazır
Emme borusunda sızıntı var.
değil.
Pompa aşırı miktarda güç
Gerilim çok düşük.
kullanıyor.
Özgül ağırlık veya viskozite
çok yüksek.
Çare
Boru bağlantılarını kontrol
edin ve contaları sıkın.
Pompayı çalıştırmadan önce
pompa kafasının sıvı ile dolu
olduğundan emin olun.
Uygulama gereksinimlerini
kontrol edin; daha büyük bir
pompa gerekebilir.
Emme ve tahliye vanalarını
açın.
Sıvı karışımı konsantrasyon-
larını kontrol edin.
Uygun giriş basıncını sağla-
yın. Pompa ya su seviyesinin
altında ya da tam basınçlı bir
devrede olmalıdır.
Giriş süzgecini ve pompa
hatlarını kontrol edin ve ka-
lıntıları temizleyin.
Pompadaki kablo bağlantı
şemasının montaj yapılandır-
masıyla eşleştiğinden emin
olmak için kablo bağlantısını
kontrol edin.
Sistemdeki havayı otomatik
bir hava alma cihazı kullana-
rak boşaltın veya en yüksek
noktada manuel olarak bir
hava alma hattı açın.
Uygulama gereksinimlerini
kontrol edin; daha büyük bir
pompa gerekebilir.
Uygulama gereksinimlerini
kontrol edin; daha küçük bir
pompa gerekebilir.
Pompadaki kablo bağlantı
şemasının montaj yapılandır-
masıyla eşleştiğinden emin
olmak için kablo bağlantısını
kontrol edin.
Boru bağlantılarını kontrol
edin ve contaları sıkın.
Jeneratörün güç çıkışını
kontrol ederek uygun ge-
rilimi koruduğundan emin
olun.
Sıvı karışımı konsantrasyon-
larını kontrol edin.
