Magnetische aandrijving centrifugaalpomp
Beschikbare talen
Beschikbare talen
NPSHa är det tryck som mäts till pumpens inlopp. NPSHr är ett värde som är tillgängligt
på pumpens specifikationskurvor.
9.1
Flöda pumpen
Pumpen är inte självflödande.
1. Montera pumpen nedanför vattenlinjen för att flöda pumphuvudet.
2. Anslut den externa vätskekällan till pumpen.
3. Öppna inlopps- (sug) och utloppsventilerna helt så att pumpen kan fyllas med vätska.
9.2
Starta pumpen
1. Säkerställ att alla ventiler är öppna och att pumpanslutningarna är säkra.
ANVISNING Pumpen behöver positiv sugning vid pumphuvudet för att
förhindra kavitation.
2. Stäng utloppsventilen.
3. Slå på pumpen.
4. Öppna utloppsventilen långsamt för att justera flödeshastigheten och trycket. Försök
inte justera flödeshastigheten med sugventilen.
9.3
Verifiera motorrotationen
En pump som roterar baklänges pumpar, men med kraigt minskat flöde och tryck.
1. Kör motorn 1 s ... 2 s och kontrollera motorfläktens rotation.
2. Du kan ta reda på korrekt rotationsriktning genom att kontrollera:
• Riktningspilen som är ingjuten på pumpens hölje
• Rotationsdekalen som sitter på pumpmotorns baksida
3. Om motorns rotationsriktning inte stämmer överens med pilarnas riktning bör
du kontrollera kopplingsschemat på pumpen och lösa eventuella problem med
kabelanslutningarna.
9.4
Stänga av pumpen
1. Stäng av motorn.
2. Stäng utloppsventilen långsamt.
3. Stäng sugventilen.
10 Rengöring och skötsel
OBSERVERA! Säkerhetsrisk
Underlåtenhet att sköta pumpen korrekt kan leda till osäker dri.
Spola pumpen och töm den helt innan underhåll utförs.
10.1
Rekommenderat underhållsschema
Underhållsbehovet beror på vilken beskaffenhet den vätska som pumpas har och den
specifika tillämpningen. Det specifika underhållsschemat bör fastställas baserat på en
undersökning av de invändiga komponenterna och mätning av slitdelar.
ANVISNING Ta alltid pumpen ur dri före en inspektion.
Tabell 9. Rekommenderat underhållsschema
Typ av vätska
Rent vatten, rent havsvatten eller kylarsystem
med sluten slinga
Period
Inspektera pumpens impeller och tätningar var
6:e månad eller efter 2000 h i dri.
Typ av vätska
Vatten förorenat med fasta ämnen
Inloppsvatten utanför normala driftstemperatu-
rer. Se
Tekniska data
sida 78
10.2
Spola och tömma pumpen
1. Avlägsna det invändiga trycket genom att tömma pumpen helt på vätska innan
underhåll genomförs.
2. Stäng av pumpen enligt anvisningarna (se
3. Anslut tillförseln av spolningsvätska till inloppsventilen.
4. Anslut utloppet för spolningsvätska till utloppsventilen.
5. Öppna spolningens in- och utloppsventiler.
6. Låt spolningsvätskan flöda genom systemet tills pumpen är ren.
7. Stoppa spolningen så att alla vätskor kan dräneras från pumpen.
10.3
Isärtagning av pumpen

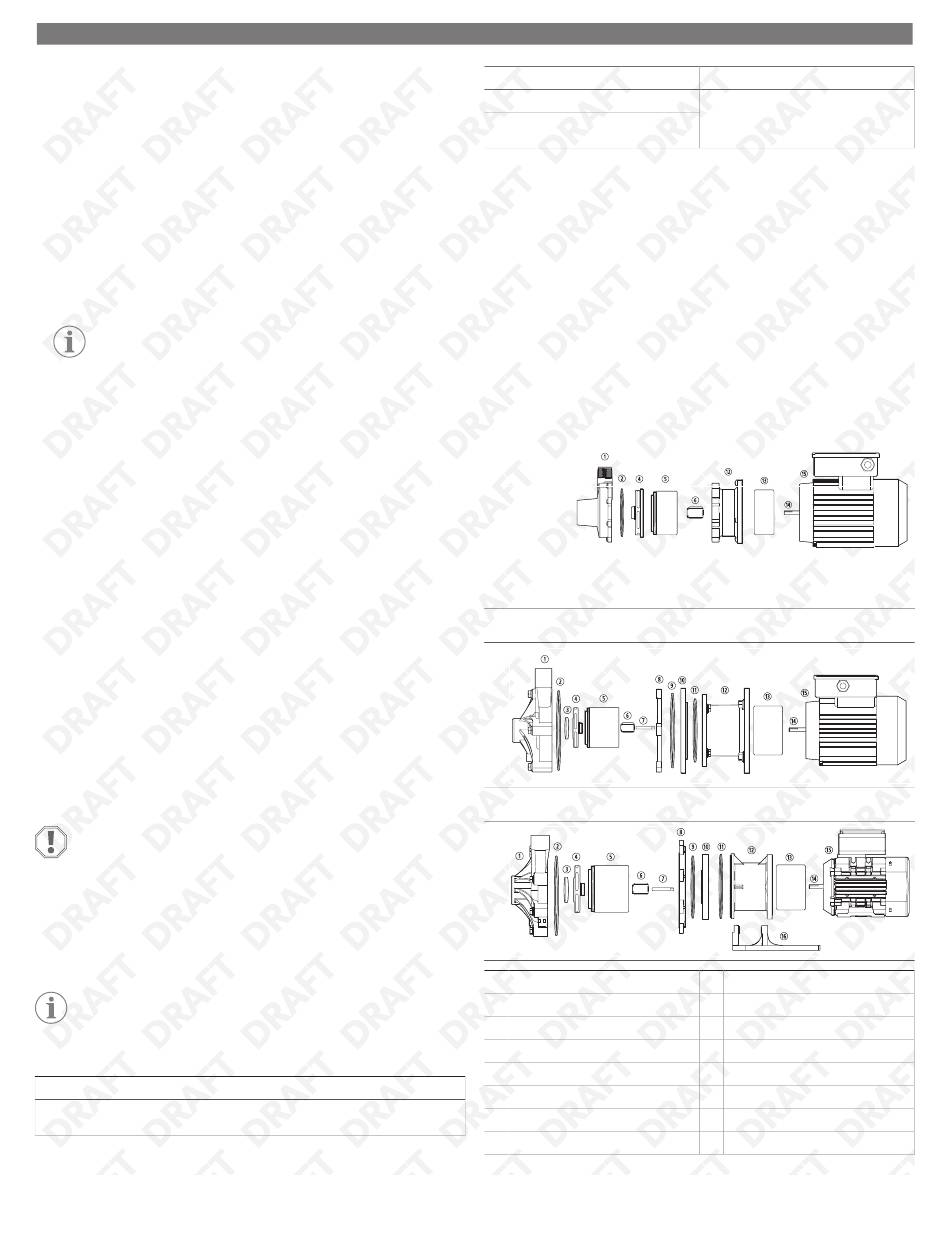

Sprängskiss – P030
Sprängskiss – P045, P062, P075, P100
Sprängskiss – P137, P150, P200
① Pumphus
② Pumphusets O-ring
③ Impellerns tryckring
④ Impellerenhet
⑤ Impellerdrivenhet
⑥ Impellerbussning
⑦ Impelleraxel
⑧ Motorbarriär
SV
Period
Inspektera pumpens impeller och tätningar om
pumpens effektivitet är försämrad.
Stänga av pumpen
sida 75).
⑨ Motorbarriär
⑩ Klämring (ingår inte på P200)
⑪ Klämringens O-ring
⑫ Motoradapter
⑬ Yttre drivmagnet
⑭ Motoraxel
⑮ Motor
⑯ Konsol (ingår inte på P200)
