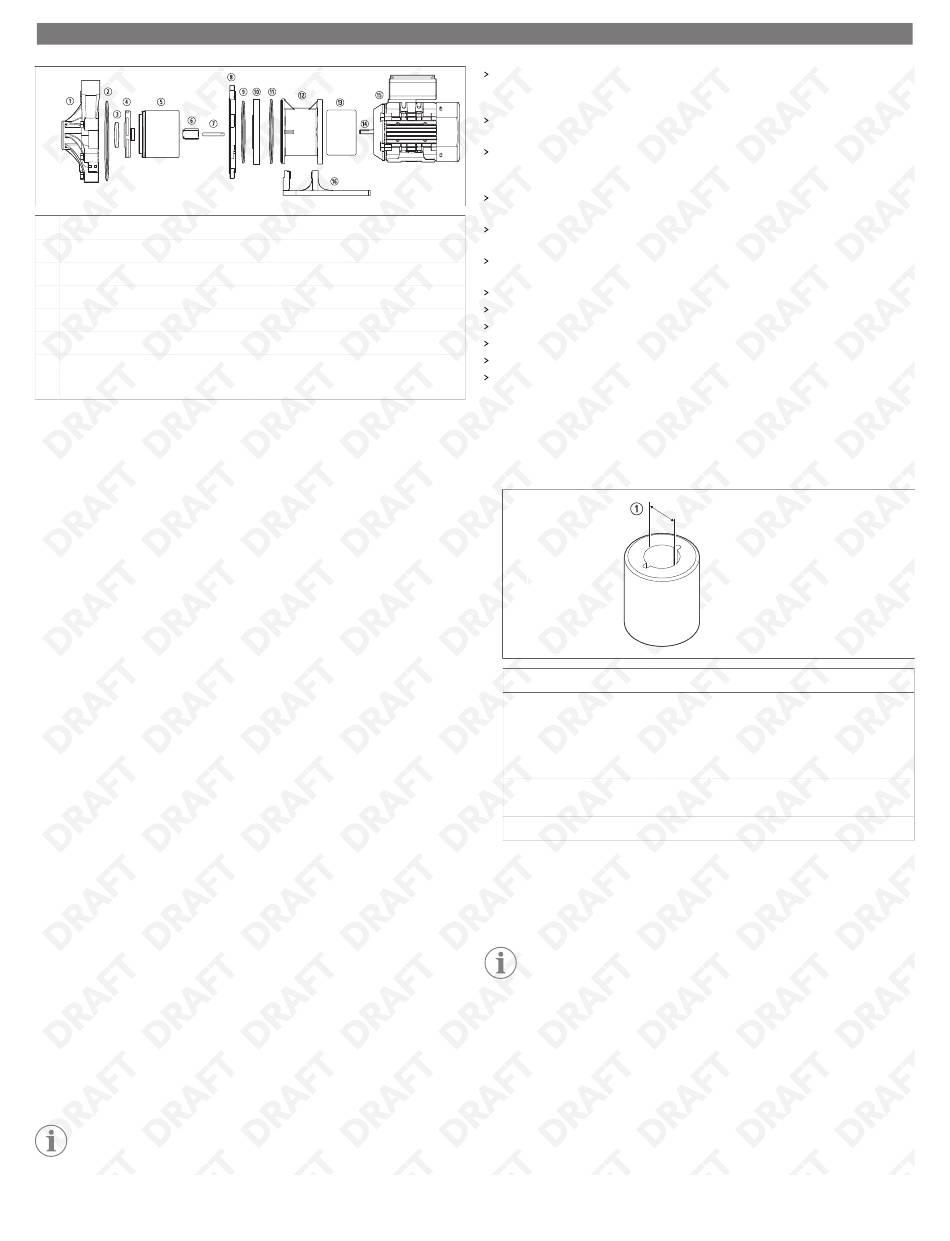

Magnetische aandrijving centrifugaalpomp
Beschikbare talen
Beschikbare talen
NL
① Pomphuis
② O-ring behuizing
③ Drukring waaier
④ Waaierconstructie
⑤ Waaieraandrijving
⑥ Waaiersluitbus
⑦ Waaieras
⑧ Motorafbakening
1. Schakel de pomp uit. Ontkoppel de motor van de stroomvoorziening.
2. Spoel de pomp. Laat vervolgens alle vloeistof uit de pomp lopen (zie hoofdstuk
pomp spoelen en leeg laten te
lopen).
3. Voor kleine pompen met 2 hp (1,49 kW) of minder, zet u de pomp en motor
rechtop op het ventilatoruiteinde van de motor of klemt u de voet stevig vast op een
werkbank.
4. Voor groter pompen met 3 hp (2,24 kW) of meer, plaatst u de pomp stevig op de
vloer met de pompkop naar boven.
5. Verwijder de schroeven of bouten en borgringen (indien aanwezig) waarmee
de pompkop aan de motoradapter/-afbakening is bevestigd. Gebruik geschikt
gereedschap voor de geïnstalleerde vergrendelingen.
Bij de pompmotor van het model P030 is de afbakening geïntegreerd. Andere
modellen hebben een afzonderlijke motorafbakening en motoradapter.
6. Houd de pompkop of de motor stevig vast, afhankelijk van de grootte en het
gewicht van het model, en trek recht naar buiten om de pompkop en de motor los
te maken.
7. Als de pompkop is voorzien van de optionele O-ringafdichting, zorg dan dat de O-
ring op de motoradapter blij zitten.
8. Plaats de pompkop op een werkbank, met het pomphuis opwaarts gericht.
9. Verwijder de schroeven of bouten aan de buitenzijde van het pomphuis.
Het aantal vergrendelingen hangt af van het pompmodel.
10. Houd het pomphuis stevig vast en trek recht naar boven om het van de pompkop te
verwijderen.
11. Verwijder achtereenvolgens de drukring, de aandrijfconstructie en de sluitbus van
de waaier.
12. Verwijder de waaieras.
Bij pompmodel P030 is de waaieras verbonden met de motoradapter. Bij alle
andere modellen is de waaieras verbonden met de motorafbakening.
13. Verwijder de motorafbakening en de O-ring van de afbakening (indien aanwezig)
van de motoradapter.
14. Alleen P045, P062, P075, P100, P137, P150, P200: Tik indien nodig licht met een
zachte houten of kunststof stang op de achterzijde van de motorafbakening om
deze los te maken.
15. Alleen P045, P062, P075, P100, P137, P150, P200: Verwijder de klemring en de O-
ring van de klem van de motoradapter.
16. Draai de moeren aan voor verwijdering om te waarborgen dat deze niet achter uit
de pompkop schieten.
10.4
Controle van pompcomponenten
INSTRUCTIE Neem contact op met de klantenservice van Dometic indien
u een pompslijtagekit of een vervangingskit voor het natte uiteinde van de
pomp nodig hebt.
60
⑨ Motorafbakening
⑩ Klemring (niet meegeleverd bij P200)
⑪ O-ring klem
⑫ Motoradapter
⑬ Magneet buitenste aandrijving
⑭ Motoras
⑮ Motor
⑯ Voet (niet meegeleverd bij P200)
Controleer het pomphuis regelmatig op tekenen van slijtage of beschadiging. Kijk of
de drukring tekenen van wrijving of scheuren vertoont en controleer of voorassteun
niet beschadigd is.
Controleer de waaier, de aandrijving, de drukring, de sluitbus en het loopvlak tussen
de waaier en de pompkop op slijtage.
Vervang de sluitbus indien de afmetingen daarvan de limieten voor maximaal
toegestane slijtage overschrijden. Zie hoofdstuk
waaiersluitbus
voor acceptabele afmetingen.
Controleer de binnen- en buitenzijde van de motorafbakening op slijtage of tekenen
van wrijving.
Controleer de buitenste aandrijving op wrijving, beschadiging, corrosie of
loszittende magneten.
Controleer de O-ring op aantasting door chemicaliën, zwelling, broosheid, sneden
of andere beschadigingen.
Vervang de O-ring als deze versleten of beschadigd is.
Vervang de klemring als deze versleten of beschadigd is.
Reinig de herbruikbare onderdelen met behulp van een mild reinigingsmiddel.
Verwijder eventueel schurend materiaal.
Vervang de pomp als de motoras versleten of beschadigd is bij de afdichting.
Controleer de werking van de motorlagers door de motor handmatig te laten
draaien. Als de as niet soepel draait of als deze speling vertoont aan het radiale/axiale
uiteinde, vervang dan de pomp.
10.4.1
Slijtagetolerantie van de waaiersluitbus
De
1. Gebruik het volgende diagram en de volgende tabel om de slijtage van de
waaiersluitbus te bepalen.
Model
• P030
• P045
• P062
• P075
• P100
• P137
• P150
P200
2. Als de gemeten binnendiameter van de sluitbus de maximumtolerantie overschrijdt,
moet de sluitbus worden vervangen.
10.5
Een pompslijtagekit installeren
INSTRUCTIE Deze kit is optioneel en wordt afzonderlijk verkocht.
1. Plaats de waaier/binnenste aandrijving met de waaier opwaarts gericht in een
aspers. Ondersteun indien nodig de onderzijde van de constructie met blokken
zodat de sluitbus eruit kan vallen.
2. Duw een kunststof of houten as met een diameter van 1 in (25,4 mm) diameter
plastic door de waaier en duw de sluitbus naar buiten.
3. Verwijder de waaierconstructie uit de aspers.
4. Plaats de waaierconstructie op een vlakke ondergrond met de drukring van de
waaier naar beneden gericht.
Slijtagetolerantie van de
Binnenomtrek sluitbus
0,42 in (10,54 mm)
0,52 in (13,08 mm)
0,78 in (19,81 mm)
