① Dikey tahliye
1. Dört adet sabitleme halkası cıvatasını, kilit rondelalarını ve düz rondelaları çıkarın.
2. Sabitleme halkasını, sabitleme halkası ve motor adaptörü/bariyeri üzerindeki
delikleri hizalayacak şekilde 90 ° döndürün.
3. Sabitleme halkası cıvatalarını, kilit rondelalarını ve düz rondelaları yeniden takın.
8.4
Pompanın montajı

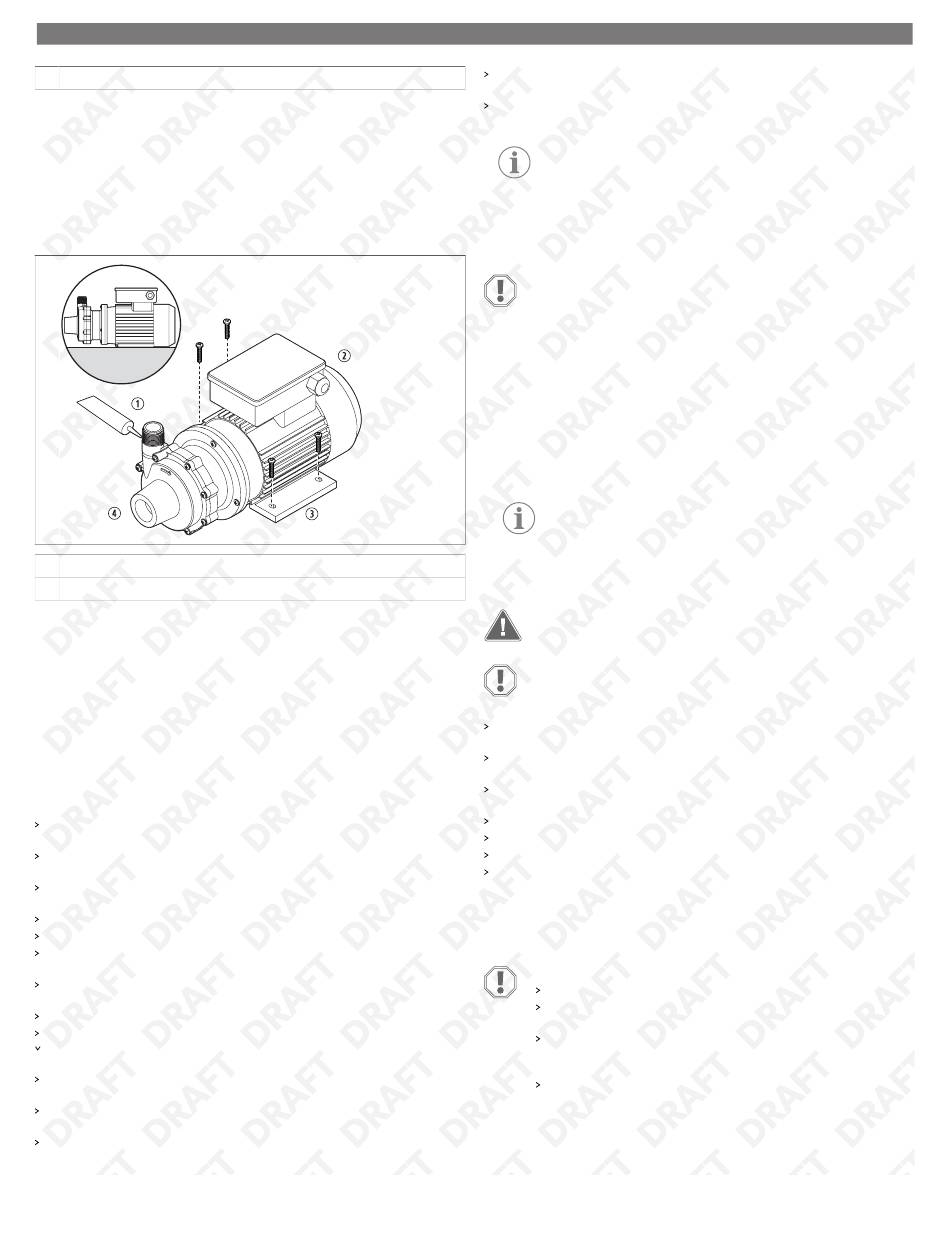

Pompayı istenen yere güvenli bir şekilde monte edin (P030 gösterilmektedir):
① Sızdırmazlık maddesi
② Motor
1. Pompa motorunu istenen yere yerleştirin ve montaj deliklerinin yerini işaretleyin.
2. Montaj vidaları için delikler açın.
3. Pompa plastik nakliye takozlarıyla paketlenmişse takozları motor ayaklarının altına
yerleştirin.
4. Pompayı yerine sabitlemek için vidaları sıkın.
5. Dişlere ve diğer boru bağlantılarına uygun bir boru sızdırmazlık maddesi veya bant
kullanın.
6. Seçilen boru malzemelerine uygun araçları kullanarak tüm bağlantıları sıkın.
8.5
Boruların bağlanması
Pompa muhafazasının zorlanmasını önlemek için pompaya yakın borulara bağımsız
destek sağlayın.
Pompaya sıvıyla birlikte pisliklerin girmesini önlemek için giriş borusunda süzgeç
kullanın.
Boru sürtünmesini en aza indirmek için boruları pompanın emme tarafına düz ve kısa
mesafeli bir yapılandırmayla yerleştirin.
Kıvrımları ve vanaları emme ve tahliye noktalarından en az on boru çapı uzakta tutun.
Emme borusunu pompaya düz veya hafifçe yukarıya doğru eğimli şekilde takın.
Hava boşluklarının oluşmasını önlemek için emme hattında yüksek noktalar
olmadığından emin olun.
Emme hattının, NPSHa değerini etkilememesi için en az emme girişi bağlantı noktası
büyüklüğünde veya bir boru boyutu kadar daha büyük olduğundan emin olun.
Emme hattının boyutunu küçültmeyin.
Tahliye hattına varsa bir çek vanası ve kontrol vanası takıldığından emin olun.
Çek vanası, pompanın su darbesi hasarından korunmasına yardımcı olurken kontrol
vanası akışı düzenler.
Pompanın bakıma elverişli olmasını sağlamak için emme ve tahliye hatlarında
izolasyon vanalarını kullanın.
Esnek hortum tercih ederseniz pompalanan sıvının sıcaklığına, basıncına ve kimyasal
direncine uygun güçlendirilmiş bir hortum kullanın.
Dişlere ve diğer boru bağlantılarına uygun bir boru sızdırmazlık maddesi veya bant
kullanın.
② Yatay tahliye
③ Ayak
④ Pompa kafası
Emme akışının kısıtlanmaması için emme vanasının tamamen açık olduğundan emin
olun.
Pompanın servis için çıkarılmadan önce durulanabilmesi için boru tesisatına bir
durulama sistemi monte edin.
NOT P062, P075, P100, P137, P150 ve P200 pompa modelleri, müşteri
tarafından pervane gövdesine 0,25 in (6,35 mm)'lik bir drenaj takılmasına
olanak tanıyan bir özellikle donatılmıştır. En iyi performans için pompa
borularının akış hızına uygun boyutta olduğundan emin olun.
8.6
Tahliye tapası veya vanasının bağlanması (isteğe bağlı)
İKAZ! Hasar tehlikesi
Montaj esnasında tahliye tapasını veya vanasını aşırı sıkmayın.
Yalnızca P062, P075, P137, P150, P200: Pompaya bakım yapmadan önce sıvıların
boşaltılması için pervane gövdesine bir tahliye tapası veya vanası takılır.
İsteğe bağlı olarak bir tahliye tapası veya vanasını bağlamak için:
1. Pervane gövdesini matkap presi tezgahına sabitleyin.
2. Kılavuz olarak 0,44 in (11,10 mm) matkap ve kalıplanmış çıkıntıyı kullanın.
3. Kalıplanmış çıkıntıyı tamamen delerek pervane gövdesinin iç kısmına doğru ilerleyin.
4. 0,25 in (6,35 mm) NPT musluk kullanın.
5. Kalıplanmış çıkıntıdaki deliği uygun derinlikte açın.
NOT Delik fazla derin olmamalıdır.
8.7
Elektrik bağlantılarının yapılması
UYARI! Elektrik çarpması tehlikesi
Montaj sadece kalifiye bir elektrikçi tarafından gerçekleştirilmelidir.
İKAZ! Hasar tehlikesi
Doğru elektrik bağlantıları için pompanın kablo bağlantı şemasına bakın.
Elektrik hattına bağlamadan önce veri plakası gerilimi ile dönüş bağlantısını kontrol
edin ve uygun topraklamanın yapıldığından emin olun.
Pompanın geriliminin, frekansının ve fazının, montaj güç kaynağına uygun
olduğundan emin olun.
Etiketteki gerilim, frekans, faz ve amper değerleri besleme devresinden farklı ise
pompayı kullanmayın veya monte etmeyin.
Motoru korumak için devre kesici veya şalter kullanın.
Üç fazlı motorları korumak için faz hatası koruma cihazı kullanın.
Çi gerilimli pompalar için pompayı uygulamaya özel gerilime bağlayın.
Güç denetleyicilerin veya değişken frekanslı tahrik ünitelerinin üreticinin talimatlarına
uygun şekilde kurulduğundan emin olun.
9 Pompanın kullanımı
İKAZ! Hasar tehlikesi
Çalıştırmadan önce pompayı kullanıma hazırlamak için sıvı ile doldurun
Pompayı kullanıma hazırlama ve çalıştırma, motor dönüşünü doğrulama ve
pompayı kapatma adımlarını izleyin.
Her zaman yeterli NPSHa (net pozitif emme yüksekliği) değerini sağlayın.
Dometic, pompa için NPSHr'nin (gerekli net pozitif emme yüksekliği) en az
24 in (60,96 cm) üzerinde bir değer verilmesini önermektedir.
NPSHa ve NPSHr değerlerini hesaplarken emme hattındaki filtre, süzgeç
ve diğer bağlantı parçaları gibi faktörleri göz önünde bulundurun.
NPSHa pompanın girişine kadar ölçülen basınçtır. NPSHr, pompanın teknik özellik
çizelgesi eğrilerinde bulunabilen bir değerdir.
