Magnetische aandrijving centrifugaalpomp
Beschikbare talen
Beschikbare talen
q

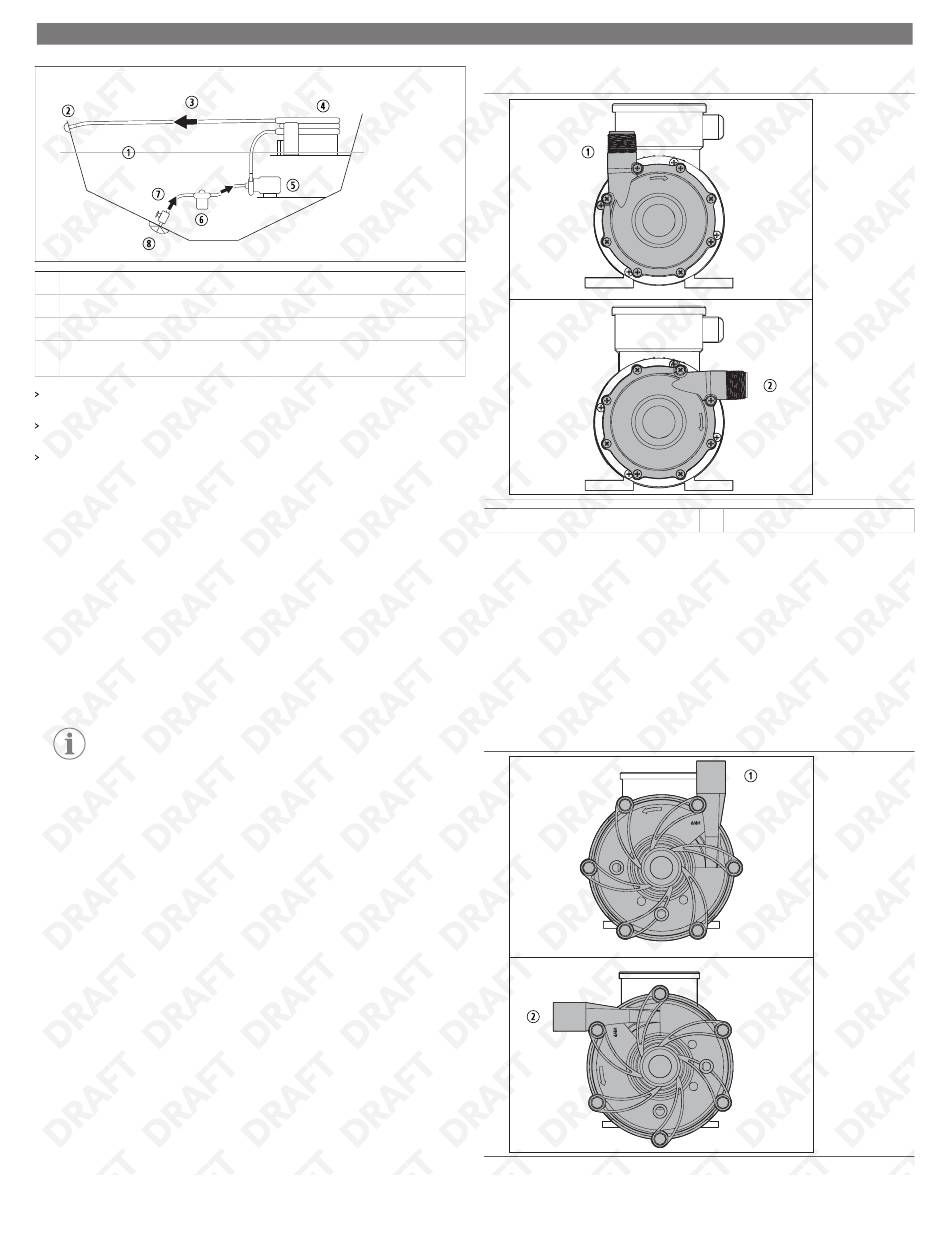

① Vannlinje
② Sjøvannutløp
③ Utløpsstrøm
④ Kondensatorspole for klimaanlegg
Plasser pumpa så langt under vannlinjen som mulig for å få best mulig ytelse og
minimere sugeløet.
Plasser pumpa et sted der den kan monteres i rett og horisontal posisjon på et sikkert
underlag.
Sørg for at det er tilstrekkelig ventilasjon rundt pumpa for å legge til rette for korrekt
dri og kjøling av motoren.
8.3
Rotering av pumpekammer (valgfritt)
Pumpa er forhåndskonfigurert med utløpet i vertikal retning, og dette er egnet for de
fleste installasjoner.
Men for noen bruksområder kan det være hensiktsmessig å rotere pumpekammeret for
å gjøre det enklere å montere pumpa og rørsystemet. Rotering av pumpekammeret er
valgfritt og skal gjøres før fastmonteringen av pumpa.
1. Forsikre deg om at O-ringen er riktig plassert i sporet etter roteringen.
O-ringen er smurt, og det skal ikke være behov for ytterligere smøring.
2. Når pumpas utløp er i en horisontal konfigurasjon, må du bygge opp motoren ved
hjelp av mellomlegg slik at fronten av pumpa er hevet for å unngå at systemet blir
påvirket.
MERK Bruk transportmellomleggene av plast (pakkemateriale) som ekstra
støtte under føttene til motoren.
⑤ Pumpe
⑥ Grovfilter
⑦ Innløpsstrøm
⑧ Sjøvann (kuleventil) og øsekarformet inn-
løp gjennom skroget
8.3.1
Rotering av pumpekammeret (P030)
① Vertikalt utløp
1. Plasser motoren i stående posisjon, slik at den hviler på vieenden av motoren.
2. Fjern de åtte skruene fra pumpehuset.
3. Trekk huset bort fra motoradapteren/barrieren.
4. Roter huset 90 ° , og innrett skruehullene i huset med hullene i motoradapteren/
barrieren.
5. Trykk ned huset slik at det fester seg på motoradapteren/barrieren.
6. Sett tilbake skruene igjen.
8.3.2
Rotering av pumpekammer (andre modeller)
Følg instruksjonene nedenfor for å rotere pumpekammeret på modellene P045, P062,
P075, P100, P137, P150 og P200.
NB
② Horisontalt utløp
