7. Pokud je hlava čerpadla vybavena volitelným těsnicím O-kroužkem, musí O-kroužek
zůstat na adaptéru motoru.
8. Položte hlavu čerpadla na pracovní stůl tělesem nahoru.
9. Odstraňte šrouby nebo svorníky na vnější straně tělesa čerpadla.
Počet upevňovacích prvků tělesa závisí na modelu čerpadla.
10. Pevně uchopte těleso čerpadla a tahem přímo nahoru jej vyjměte z hlavy čerpadla.
11. Demontujte přítlačný kroužek oběžného kola, sestavu oběžného kola, sestavu
pohonu oběžného kola a poté pouzdro oběžného kola.
12. Demontujte hřídel oběžného kola.
U čerpadla P030 je hřídel oběžného kola připevněna k adaptéru motoru. U všech
ostatních modelů je hřídel oběžného kola připevněna k přepážce motoru.
13. Z adaptéru motoru vyjměte přepážku motoru a O-kroužek přepážky (je-li přítomen).
14. Pouze P045, P062, P075, P100, P137, P150, P200: V případě potřeby jemně
poklepejte na zadní stranu přepážky motoru měkkou dřevěnou nebo plastovou tyčí,
aby se uvolnila.
15. Pouze P045, P062, P075, P100, P137, P150, P200: Sejměte z adaptéru motoru
spojovací prstenec a spojovací O-kroužek.
16. Před demontáží utáhněte matice, abyste se ujistili, že adaptér nesklouzne z hlavy
čerpadla.
10.4
Kontrola součástí čerpadla
POZNÁMKA V případě potřeby se obraťte na zákaznickou podporu
společnosti Dometic a vyžádejte si sadu náhradních dílů čerpadla nebo sadu
náhradního mokrého konce čerpadla.
Zkontrolujte, zda těleso čerpadla nevykazuje známky opotřebení nebo poškození.
Hledejte známky oděru, praskliny na přítlačném kroužku nebo poškození přední
podpěry hřídele.
Zkontrolujte opotřebení oběžného kola, pohonu, přítlačného kroužku, pouzdra
a plochy mezi oběžným kolem a hlavou čerpadla.
Vyměňte pouzdro, pokud jeho rozměry v důsledku opotřebení přesahují maximální
limit průměru. Přípustné rozměry jsou uvedeny v kapitole
pouzdra oběžného
kola.
Zkontrolujte vnitřní a vnější stranu přepážky motoru, zda není opotřebovaná nebo zda
nejeví známky oděru.
Zkontrolujte vnější pohon, zda není odřený, poškozený nebo zkorodovaný nebo zda
se neuvolnily magnety.
Zkontrolujte, zda O-kroužek nejeví známky chemické koroze, zda není nabobtnalý,
zteřelý, potrhaný nebo jinak poškozený.
Pokud je O-kroužek opotřebovaný nebo poškozený, vyměňte jej.
Vyměňte opotřebovaný nebo poškozený spojovací prstenec.
Opakovaně použitelné díly očistěte jemným čisticím prostředkem.
Odstraňte veškerý abrazivní materiál.
Pokud je hřídel motoru u těsnění opotřebovaná nebo poškozená, čerpadlo vyměňte.
Zkontrolujte ložiska motoru ručním otáčením motoru. Pokud otáčení hřídele není
plynulé nebo má radiální/axiální vůli, čerpadlo vyměňte.
10.4.1
Tolerance opotřebení pouzdra oběžného kola

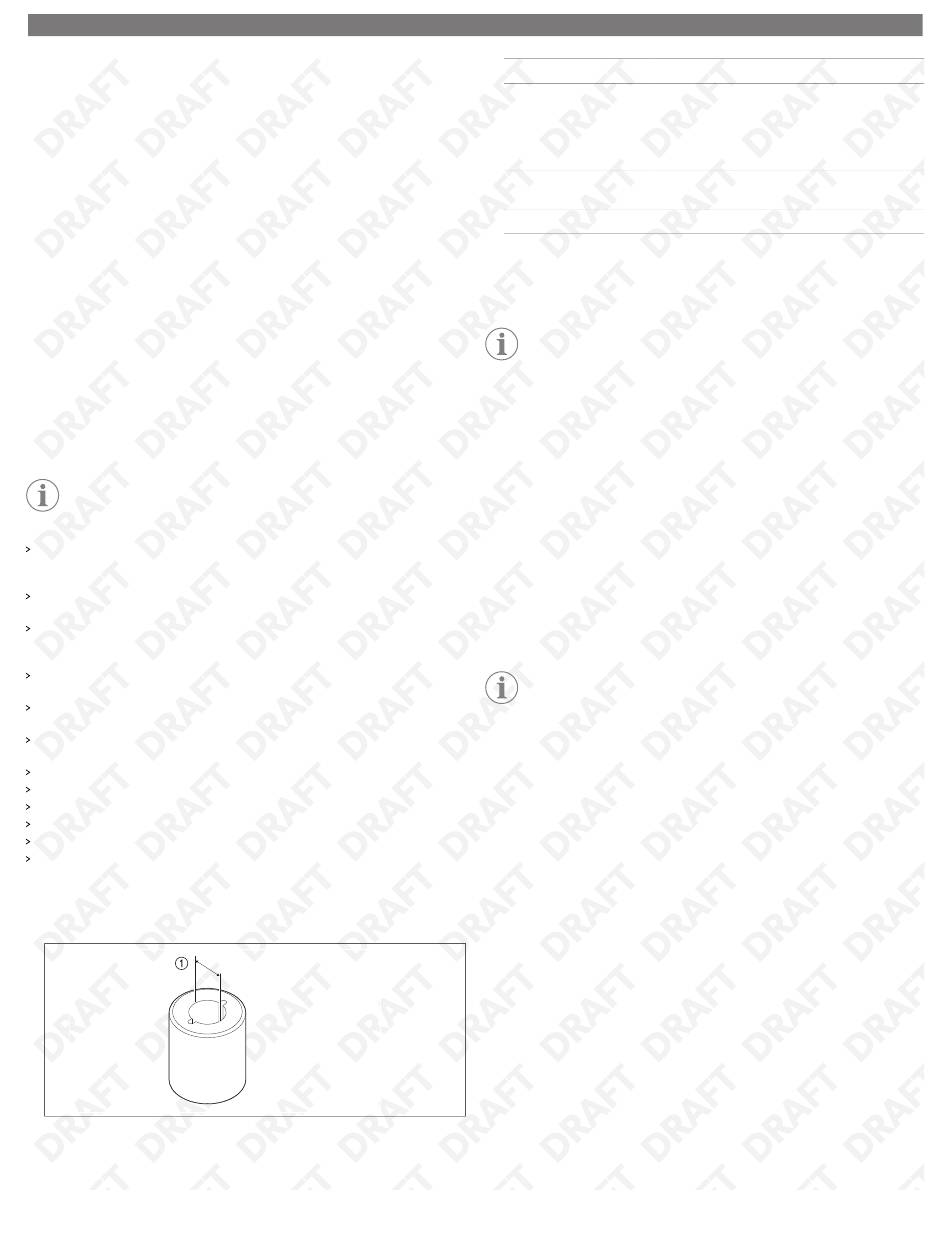

1. Podle následujícího schématu a tabulky určete opotřebení pouzdra oběžného kola.
2. Pokud naměřený vnitřní průměr přesahuje maximální toleranci, pouzdro vyměňte.
10.5
1. Vložte sestavu oběžného kola / vnitřního pohonu s oběžným kolem směřujícím
nahoru do vřetenového lisu. V případě potřeby podepřete spodní část sestavy
špalíky, aby pouzdro mohlo vypadnout.
2. Vložte plastovou nebo dřevěnou hřídel o průměru 1 in (25,4 mm) do oběžného kola
a vytlačte pouzdro.
3. Vytáhněte sestavu oběžného kola z vřetenového lisu.
4. Položte sestavu oběžného kola na rovnou plochu s přítlačným kroužkem oběžného
kola směřujícím dolů.
5. Plochou s drážkou na náhradním pouzdře, která směřuje k zadní části vnitřního
pohonu, vyrovnejte plochu pouzdra s plochou magnetu vnitřního pohonu.
6. Jemně zatlačte pouzdro do vnitřního pohonu, dokud nedosedne na dno.
7. Čerpadlo znovu sestavte
10.6
Tolerance opotřebení
Před opětovným sestavením čerpadla postupujte podle níže uvedených pokynů
a nainstalujte náhradní mokrý konec čerpadla:
1. U malých čerpadel o výkonu 2 hp (1,49 kW) nebo menším postavte čerpadlo
a motor do svislé polohy na konec motoru s ventilátorem nebo podstavec čerpadla
pevně upněte k pracovnímu stolu.
2. U větších čerpadel o výkonu 3 hp (2,24 kW) nebo větším postavte čerpadlo a motor
bezpečně na podlahu, aby hlava čerpadla směřovala nahoru.
3. Odstraňte šrouby a pojistné podložky (jsou-li přítomny) upevňující hlavu čerpadla
k nainstalovanému upevňovacímu materiálu motoru.
4. Pevně uchopte hlavu čerpadla (nebo stranu, která není upnutá) a vytáhněte ji přímo
ven, abyste odpojili hlavu čerpadla a motor.
5. Vyrovnejte otvory na náhradní sestavě mokrého konce čerpadla s otvory na adaptéru
motoru.
6. Nainstalujte šrouby a pojistné podložky (pokud jsou k dispozici).
7. Podle modelu čerpadla viz obrázky v části
10.7
Opětovné sestavení čerpadla P030
Model
• P030
• P045
• P062
• P075
• P100
• P137
• P150
P200
Instalace sady náhradních dílů čerpadla
POZNÁMKA Tato sada je volitelná a prodává se samostatně.
(vizOpětovné sestavení čerpadla
Instalace sady náhradního mokrého konce čerpadla
POZNÁMKA Tato sada je volitelná a prodává se samostatně. Sada obsahuje
hlavu čerpadla, která se připojuje k motoru.
Opětovné sestavení čerpadla
CS
Vnitřní průměr pouzdra
0,42 in (10,54 mm)
0,52 in (13,08 mm)
0,78 in (19,81 mm)
na stránce 117).
Opětovné sestavení
čerpadla.
