① Navpični izpust
1. Odstranite štiri vijake objemke, varovalne podložke in ploske podložke.
2. Objemko zasukajte za 90 ° , tako se luknje v njej poravnajo z luknjami v adapterju/
pregradi motorja.
3. Namestite vijake objemke, varovalne podložke in ploske podložke.
8.4
Montaža črpalke

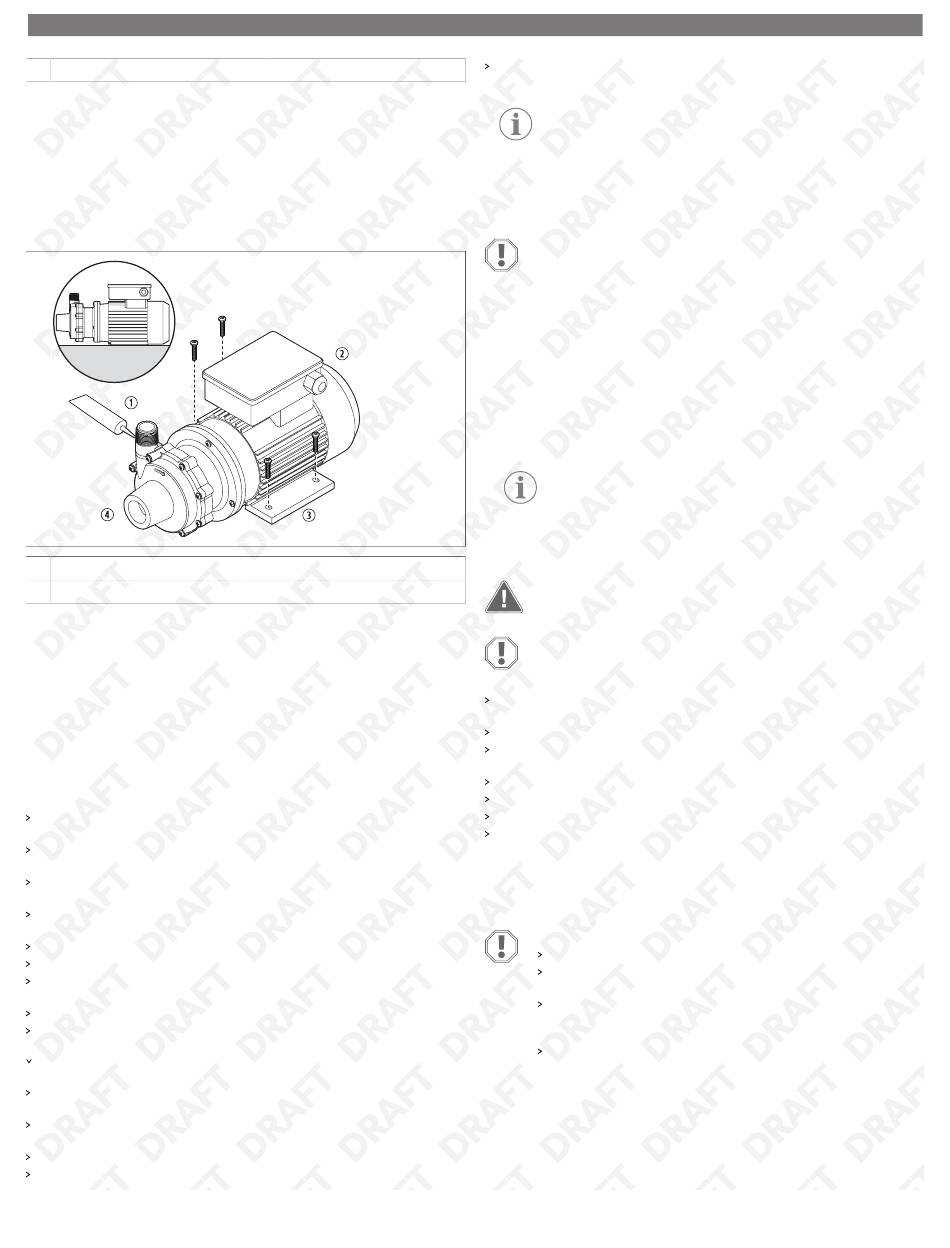

Črpalko stabilno montirajte na želeno mesto (prikazan je model P030):
① Tesnilno sredstvo
② Motor
1. Motor črpalke postavite na želeno mesto in označite položaj lukenj za pritrditev.
2. Izvrtajte luknje za montažne vijake.
3. Če so črpalki priložene plastične izravnalne ploščice, jih podstavite pod podstavek
motorja.
4. Zatisnite vijake, tako da je črpalka trdno pritrjena na svoje mesto.
5. Na navojih in drugih spojih cevi uporabite ustrezno tesnilno sredstvo ali tesnilni trak.
6. Zatisnite vse spoje z ustreznim orodjem za izbrane cevi in priključke.
8.5
Priključitev cevi
Da ohišje črpalke ne bi bilo obremenjeno, v bližini črpalke namestite samostojno
podporo cevi.
V dovodno cev namestite cedilo, ki preprečuje vstop nečistoč v črpalko skupaj s
tekočino.
Zaradi preprečitve trenja v ceveh le-te na sesalni strani črpalke namestite v ravni in
kratki konfiguraciji.
Kolena cevi in ventile namestite vsaj deset premerov cevi stran od dovodnega in
izpustnega priključka črpalke.
Sesalni vod mora biti vodoraven ali se rahlo dvigati proti črpalki.
Zaradi preprečitve zračnih žepov v sesalnem vodu ne sme biti posameznih višjih točk.
Sesalni vod mora biti vsaj tako velik kot vstopni sesalni priključek ali eno številko cevi
večji, da ne vpliva na NPSHa.
Velikosti sesalnega voda ne zmanjšajte.
V izpustni vod morata biti nameščena protipovratni ventil in regulacijski ventil (po
potrebi).
Protipovratni ventil preprečuje poškodbe črpalke zaradi vodnih sunkov, medtem ko
regulacijski ventil regulira pretok.
V sesalni in izpustni vod namestite zaporna ventila, ki zagotavljata dostopnost črpalke
za vzdrževanje.
Če želite za cevovod uporabiti gibko cev, mora biti predvidena za temperaturo, tlak in
kemično odpornost, potrebno za črpano tekočino.
Na navojih in drugih spojih cevi uporabite ustrezno tesnilno sredstvo ali tesnilni trak.
Sesalni ventil mora biti povsem odprt, da ne omejuje pretoka v sesalnem vodu.
② Vodoravni izpust
③ Podstavek
④ Glava črpalke
V cevovod namestite sistem za izpiranje, ki omogoča pranje črpalke pred odstranitvijo
ali popravilom.
NASVET Modeli črpalk P062, P075, P100, P137, P150, in P200
omogočajo stranki namestitev 0,25 in (6,35 mm) izpusta v ohišje gonilnika
črpalke. Za najboljše delovanje zagotovite ustrezno velikost cevovoda
glede na pretok.
8.6
Priklop drenažnega čepa ali ventila (dodatna možnost)
OBVESTILO! Nevarnost poškodb
Drenažnega čepa ali ventila med namestitvijo ne zatisnite prekomerno.
Samo P062, P075, P137, P150, P200: Drenažni čep ali ventil se namesti na ohišje
gonilnika črpalke in je namenjen odstranitvi tekočin pred vzdrževanjem črpalke.
Za priklop dodatnega drenažnega čepa ali ventila:
1. Ohišje gonilnika črpalke vpnite na stojalo za vrtalni stroj.
2. Uporabite sveder premera 0,44 in (11,10 mm) in uliti nastavek za vijak kot vodilo.
3. Skozi uliti nastavek prevrtajte do notranjosti ohišja gonilnika črpalke.
4. Uporabite navojni sveder NPT 0,25 in (6,35 mm).
5. V uliti nastavek za vijak vrežite navoje do ustrezne globine.
NASVET Navojev ne vrežite pregloboko.
8.7
Izvedba električnih priključkov
OPOZORILO! Nevarnost električnega udara
Namestitev lahko izvede samo usposobljen električar.
OBVESTILO! Nevarnost poškodb
Upoštevajte vezalno shemo na črpalki za pravilne električne priključke.
Pred priklopom napajalnega kabla preverite napetost na tipski tablici, pravilnost
priklopa za smer vrtenja in poskrbite za ustrezno ozemljitev.
Preverite, ali se napetost, frekvenca in faza črpalke ujema z virom napajanja.
Črpalke ne uporabljajte ali namestite, če se napetost, frekvenca, faza in amperaža na
nalepki razlikujejo od napajalnega tokokroga.
Namestite varovalko ali odklopnik za zaščito motorja.
Pri trifaznih motorjih uporabite zaščito pred napakami faz.
Dvonapetostne črpalke priključite na napetost, ki je določena za izbrano uporabo.
Poskrbite za pravilno namestitev monitorjev napetosti ali pogonov z variabilno
frekvenco v skladu z navodili proizvajalca.
9 Uporaba črpalke
OBVESTILO! Nevarnost poškodb
Črpalko pred uporabo napolnite s tekočino.
Pri polnjenju in zagonu črpalke, preverjanju smeri vrtenja motorja in izklopu
črpalke upoštevajte naslednji postopek.
Vedno poskrbite za ustrezno razpoložljivo neto sesalno višino (NPSHa).
Dometic priporoča, naj bo črpalki na voljo neto sesalna višina vsaj 24 in
(60,96 cm) nad zahtevano neto sesalno višino (NPSHr).
Pri izračunu vrednosti NPSHa in NPSHr Upoštevajte dejavnike, kot so filtri,
cedila in drugi cevni priključki na sesalni cevi.
NPSHa je tlak, merjen pri vstopu v črpalko. NPSHr je vrednost, ki je navedena na
grafikonih v tehničnih specifikacijah črpalke.
