HU
7. Szerelje össze a szivattyút (lásd:
A szivattyú összeszerelése
10.6
A szivattyú nedves végi cserekészletének beszerelése
MEGJEGYZÉS Ez a készlet opcionális, és külön kapható. A készlet
tartalmazza a motorhoz csatlakoztatható szivattyúfejet.
A szivattyú összeszerelése előtt kövesse az alábbi utasításokat a szivattyú nedves végi
cserekészletének beszereléséhez:
1. 2 hp (1,49 kW) vagy kisebb teljesítményű szivattyúk esetén helyezze a szivattyút
függőleges helyzetbe a ventilátor felőli végre, vagy rögzítse a szivattyúlábat
biztonságosan egy munkapadra.
2. 3 hp (2,24 kW) teljesítményű vagy nagyobb szivattyúk esetén helyezze a szivattyút
biztonságosan a padlóra úgy, hogy a szivattyúfej felfelé nézzen.
3. Távolítsa el a szivattyúfejet a motorhoz rögzítő csavarokat és biztosító alátéteket (ha
vannak).
4. Fogja meg erősen a szivattyúfejet (vagy a nem rögzített oldalt), és húzza ki
egyenesen a szivattyúfej és a motor szétválasztásához.
5. Igazítsa a szivattyú nedves végi cserekészletének a furatait a motoradapteren lévő
furatokhoz.
6. Szerelje be a csavarokat és a biztosító alátéteket (ha vannak).
7. A szivattyúmodell alapján tekintse meg
szereplő ábrákat.

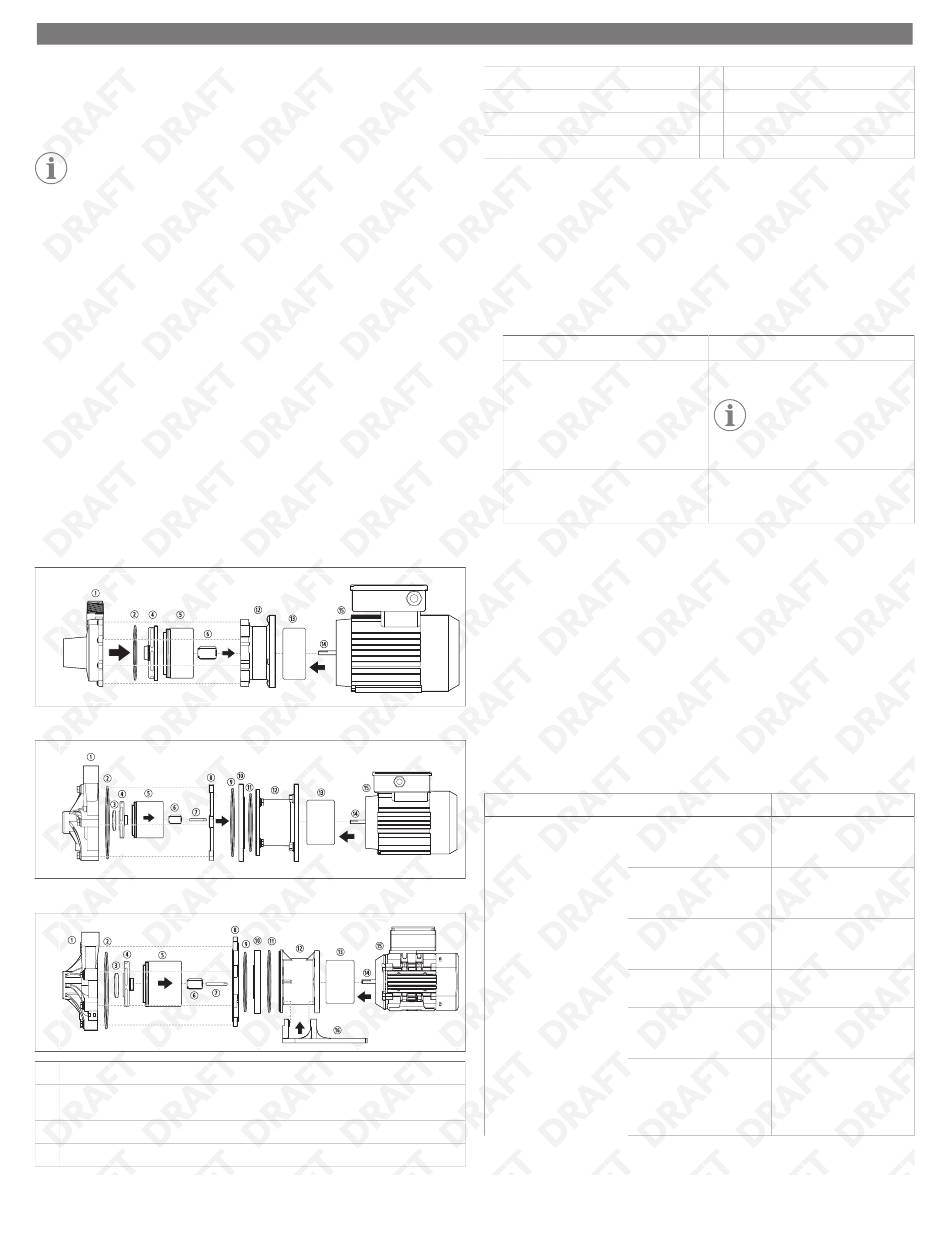

10.7
A szivattyú összeszerelése
A P030 összeszerelése
A P045, P062, P075 és P100 összeszerelése
A P137, P150 és P200 összeszerelése
① Szivattyúház
② Ház O-gyűrűje
③ Járókerék nyomógyűrűje
④ Járókerékegység
126
126. oldal ).
A szivattyú összeszerelése
című fejezetben
⑨ Motorvédő
⑩ Rögzítőgyűrű (a P200 esetében nem
⑪ Rögzítőgyűrű O-gyűrűje
tartozék)
⑫ Motoradapter
⑤ Járókerék hajtásegysége
⑥ Járókerékpersely
⑦ Járókeréktengely
⑧ Motorvédő
1. Csak a P045, P062, P075, P100, P137, P150, P200 esetében:
a) Helyezze a rögzítőgyűrű O-gyűrűjét a rögzítőgyűrűre, és szerelje azt fel a
motoradapterre. Nyomja rá erősen, hogy biztosítsa a szoros tömítést.
b) Helyezze a motorvédő O-gyűrűjét a motorvédőre, és szerelje azt fel a
motoradapterre.
c) Szerelje be a járókeréktengelyt, összeigazítva a tengelyen lévő lapításokat a
motorvédőben lévő lapításokkal. Ügyeljen rá, hogy a járókeréktengely teljesen
beüljön a motorvédőbe.
2. Szerelje össze a járókerék nyomógyűrűjét, a járókerék hajtásegységét és a
járókerékperselyt.
Beállítás
P030
P045, P062, P075, P100, P137, P150,
P200
3. Helyezze a ház O-gyűrűjét a szivattyúház hornyába, és vigyen fel rá olajmentes
kenőanyagot.
4. Szerelje fel a szivattyúházat a szivattyúra, ügyelve rá, hogy a nyomócsonk a
rendszernek megfelelő helyzetben legyen.
5. Tartsa meg a szivattyúházat az egyik kezével, majd szereljen be két csavart alátéttel
együtt (ha van) az ellenkező oldalon, és húzza meg kézzel.
6. Szerelje be a szivattyúház többi kötőelemét, és húzza meg kézzel azokat.
7. Húzza meg dugókulcs vagy csavarhúzó segítségével (kötőelemtől függően) az
összes csavart egyenletesen csillag mintázatban.
11 Hibaelhárítás
A következő utasítások segítségével megoldhatja azokat az eseteket, amelyek nem a
kivitelezés vagy az anyagok hibájából adódnak.
Hiba
Lehetséges ok
Nincs vagy elégtelen az
Levegő szivárog be a
áramlás.
szívócsőbe.
A szivattyú nem lett
feltöltve.
A rendszerben az emelési
magasság a vártnál
nagyobb.
Egy szelep el van zárva.
A viszkozitás vagy a fajsúly
túl magas.
A szívási emelés túl nagy,
vagy nincs elegendő NPSH.
⑬ Külső hajtómágnes
⑭ Motortengely
⑮ Motor
⑯ Láb (a P200 esetében nem tartozék)
Leírás
Szerelje be a járókerékperselyt.
MEGJEGYZÉS A P030
járókerékegysége tartalmazza
a nyomógyűrűt és a
hajtásegységet.
Szerelje össze a járókerék nyomógyűrűjét,
a járókerék hajtásegységét és a
járókerékperselyt.
Megoldási javaslat
Ellenőrizze a
csőcsatlakozásokat, és
szorítsa meg a tömítéseket.
Indítás előtt ellenőrizze,
hogy a szivattyúfej fel van-e
töltve folyadékkal.
Ellenőrizze az alkalmazás
követelményeit; nagyobb
szivattyúra lehet szükség.
Nyissa ki a szívó- és
nyomóoldali szelepeket.
Ellenőrizze a
folyadékkeverék
koncentrációját.
Ellenőrizze a megfelelő
bemeneti nyomást. A
szivattyúnak vagy a vízszint
alatt, vagy teljesen nyomás
alatt kell lennie.
