PL
① Wylot pionowy
1. Wykręcić cztery śruby pierścienia zaciskowego, zdjąć podkładki zabezpieczające
i podkładki płaskie.
2. Obrócić pierścień zaciskowy o 90 ° , wyrównując otwory na pierścieniu zaciskowym
i na adapterze/przegrodzie silnika.
3. Wykręcić ponownie śruby pierścienia zaciskowego, nakładając podkładki
zabezpieczające i podkładki płaskie.
8.4
Montaż pompy

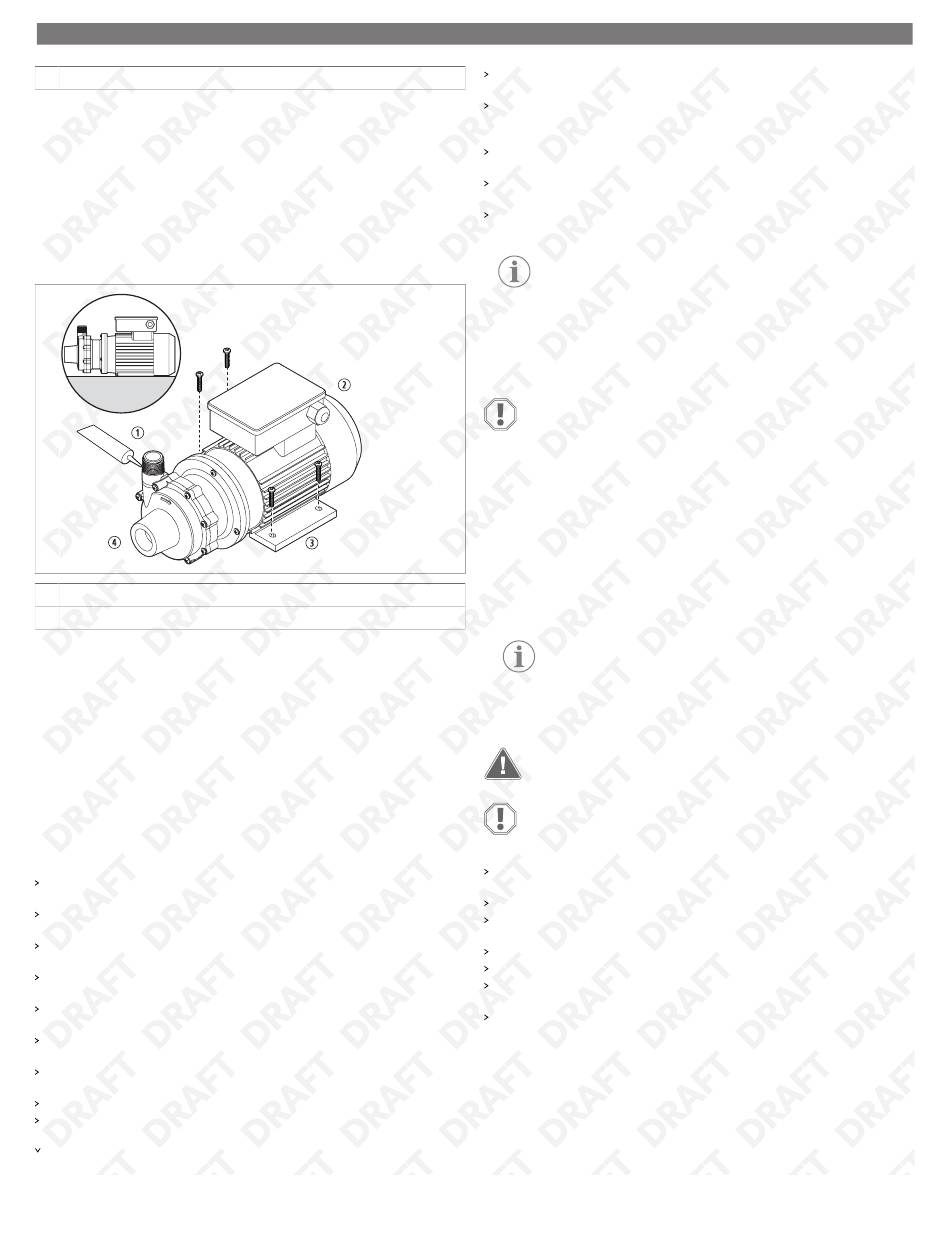

Bezpiecznie zamontować pompę w żądanym miejscu (na rysunku P030):
① Uszczelniacz
② Silnik
1. Umieścić silnik pompy w żądanym miejscu i zaznaczyć położenie otworów
montażowych.
2. Wywiercić otwory na śruby montażowe.
3. Jeśli pompa została zapakowana z plastikowymi podkładkami do transportu,
umieścić podkładki pod nóżkami silnika.
4. Dokręcić śruby, aby zamocować pompę we właściwym położeniu.
5. Użyć odpowiedniego uszczelniacza do przewodów lub taśmy na gwintach i innych
połączeniach.
6. Dokręcić wszystkie połączenia przy użyciu narzędzi odpowiednich do wybranych
materiałów instalacji rurowej.
8.5
Łączenie rur
Aby zapobiec naprężeniom obudowy pompy, należy zapewnić osobne podparcie
przewodów w jej pobliżu.
Aby zapobiec przedostawaniu się zanieczyszczeń do pompy wraz z cieczą, należy
użyć filtra siatkowego na przewodzie wlotowym.
Aby zminimalizować ocieranie się przewodów, po stronie ssawnej pompy powinny
one być proste i krótkie.
Zagięcia i zawory należy odsunąć na najmniej dziesięciu średnic przewodu od wlotu
i wylotu.
Montować przewody ssące w poziomie lub z lekkim nachyleniem w górę w kierunku
pompy.
Aby zapobiec powstawaniu pustek powietrznych, należy upewnić się, że
w przewodach nie ma żadnych przewyższeń.
Należy upewnić się, że rozmiar przewodu ssącego jest co najmniej równy rozmiarowi
otworu wlotowego lub o jeden rozmiar większy, aby nie wpływał na NPSHa.
Nie zmniejszać rozmiaru przewodu ssącego.
Upewnić się, że na przewodzie wylotowym jest zamontowany zawór zwrotny i zawór
sterujący (jeśli jest używany).
Zawór zwrotny zapobiega uszkodzeniu pompy na skutek efektu uderzenia
hydraulicznego (ang. water hammer), a zawór sterujący reguluje przepływ.
98
② Wylot poziomy
③ Nóżka
④ Głowica pompy
Aby zapewnić możliwość wykonania konserwacji pompy, należy użyć zaworów
odcinających na przewodach ssawnych i wylotowych.
Jeśli użytkownik referuje przewody elastyczne, należy użyć przewodów
wzmocnionych o klasie odpowiedniej do temperatury, ciśnienia i składu
chemicznego pompowanych cieczy.
Użyć odpowiedniego uszczelniacza do przewodów lub taśmy na gwintach i innych
połączeniach.
Aby uniknąć ograniczenia przepływu w przewodzie ssawnym, upewnić się, że zawór
na nim jest całkowicie otwarty.
Zamontować układ przepłukiwania w przewodach tak, aby można było przepłukać
pompę przed wymontowaniem jej w celu wykonania czynności serwisowych.
WSKAZÓWKA Modele pomp P062, P075, P100, P137, P150 i P200
są wyposażone w gniazdo 0,25 in (6,35 mm) w obudowie wirnika
przeznaczone do zamontowania spustu przez klienta. Aby uzyskać
najlepszą wydajność, należy upewnić się, że przewody pompy są dobrane
odpowiednio do natężenia przepływu.
8.6
Podłączenie korka lub zaworu spustowego (opcja)
UWAGA! Ryzyko uszkodzenia
Podczas montażu nie dokręcać zbyt mocno korka ani zaworu spustowego.
Tylko P062, P075, P137, NRX0060, P150, P200: Korek lub zawór spustowy są
zamontowane w obudowie wirnika i służą do usuwania cieczy z pompy przed
przystąpieniem do jej konserwacji.
Aby podłączyć opcjonalny korek lub zawór spustowy:
1. Zamocować obudowę wirnika do stołu wiertarki kolumnowej.
2. Użyć wiertła 0,44 in (11,10 mm) i uformowanego występu jako prowadnicy.
3. Przewiercić całkowicie uformowany występ w wewnętrznej części obudowy wirnika.
4. Użyć gwintownika NPT 0,25 in (6,35 mm).
5. Nagwintować otwór w uformowanym występie na odpowiednią głębokość.
WSKAZÓWKA Nie gwintować zbyt głęboko.
8.7
Wykonywanie połączeń elektrycznych
OSTRZEŻENIE! Ryzyko porażenia prądem
Montażu dokonywać może wyłącznie wykwalifikowany elektryk.
UWAGA! Ryzyko uszkodzenia
Prawidłowe połączenia elektryczne można znaleźć na schemacie
elektrycznym pompy.
Przed podłączeniem do zasilania należy sprawdzić napięcie na tabliczce
znamionowej i kierunek obrotów oraz upewnić się, że uziemienie jest prawidłowe.
Upewnić się, że napięcie, częstotliwość i faza pompy są zgodne ze źródłem zasilania.
Nie używać ani nie instalować pompy, jeśli napięcie, częstotliwość, faza i wartość
natężenia na etykiecie różnią się od parametrów obwodu zasilania.
Do zabezpieczenia silnika należy użyć bezpiecznika lub wyłącznika.
Do ochrony silników trójfazowych należy używać zabezpieczenia przed awarią fazy.
W przypadku pomp dwunapięciowych należy podłączyć pompę do napięcia
przeznaczonego do danego zastosowania.
Upewnić się, że monitory zasilania lub napędy o zmiennej częstotliwości zostały
prawidłowo zainstalowane zgodnie z instrukcjami producenta.
