FI
5. Irrota ruuvit tai pultit ja mahdolliset aluslevyt, jotka kiinnittävät pumpun pään
moottorin sovittimeen/suojukseen. Käytä asennettuna oleviin kiinnittimiin sopivia
työkaluja.
Pumpussa P030 moottorin sovitin sisältää suojuksen, kun taas muissa malleissa on
erillinen moottorin suojus ja sovitin.
6. Pidä mallin koon ja painon mukaan tukevasti kiinni joko pumpun päästä tai
moottorista ja irrota pumpun pää ja moottori vetämällä ne suoraan ulos.
7. Jos pumpun päässä on valinnainen O-rengastiiviste, varmista, että O-rengas pysyy
moottorin sovittimessa.
8. Aseta pumpun pää työpöydälle kotelo ylöspäin.
9. Irrota pumpun kotelon ulkopuolella olevat ruuvit tai pultit.
Kotelon kiinnittimien määrä vaihtelee pumppumalleittain.
10. Pidä pumpun kotelosta tukevasti kiinni ja vedä sitä suoraan ylös, jotta se irtoaa
pumpun päästä.
11. Irrota siipipyörän vastarengas, siipipyöräkokoonpano, siipipyörän käyttökoneisto ja
sitten siipipyörän holkki.
12. Irrota siipipyörän akseli.
Pumpussa P030 siipipyörän akseli on kiinnitetty moottorin sovittimeen. Kaikissa
muissa malleissa siipipyörän akseli on kiinnitetty moottorin suojukseen.
13. Irrota moottorin suojus ja mahdollinen suojuksen O-rengas moottorin sovittimesta.
14. Vain P045, P062, P075, P100, P137, P150, P200: Irrota moottorin suojus
tarvittaessa naputtamalla sen taustapuolta kevyesti pehmeällä puu- tai muovitangolla.
15. Vain P045, P062, P075, P100, P137, P150, P200: Irrota kiristysrengas ja kiristimen
O-rengas moottorin sovittimesta.
16. Kiristä ennen irrottamista mutterit varmistaaksesi, ettei rengas palaudu pumpun
päästä.
10.4
Pumpun osien tarkistaminen
OHJE Ota yhteyttä Dometicin asiakastukeen, jos tarvitset pumpun
kulumissarjan tai pumpun märkärakenteen vaihtosarjan.
Tarkista pumpun kotelo kulumisen tai vaurioiden varalta. Etsi merkkejä
hankautumisesta, halkeamista vastarenkaassa tai etuakselin tuen vaurioista.
Tarkista, näkyykö siipipyörässä, käyttökoneistossa, vastarenkaassa, holkissa sekä
siipipyörän ja pumpun päänä välisessä vierintäpinnassa kulumisen merkkejä.
Vaihda holkki, jos sen mitat ylittävät halkaisijan enimmäisrajan kulumisen vuoksi. Katso
hyväksyttävissä olevat mitat luvusta
Tarkista, näkyykö moottorin suojuksen sisä- ja ulkopuolella merkkejä kulumisesta tai
hankausjälkiä.
Tarkista, näkyykö ulommassa käytössä hankautumista, vaurioita, korroosiota tai löysiä
magneetteja.
Tarkista, onko O-renkaassa kemikaalien aiheuttamia syöpymiä, turvonneita tai
haurastuneita kohtia, viiltoja tai muita vaurioita.
Vaihda O-rengas, jos se on kulunut tai vaurioitunut.
Vaihda kulunut tai vaurioitunut kiristysrengas.
Puhdista uudelleen käytettävät osat miedolla puhdistusaineella.
Poista kaikki hankaavat aineet.
Vaihda pumppu, jos tiivisteessä oleva moottorin akseli on kulunut tai vaurioitunut.
Tarkista moottorin laakerit pyörittämällä moottoria käsin. Jos akseli ei pyöri tasaisesti tai
siinä on säteittäis-/aksiaalivälystä, vaihda pumppu.
10.4.1

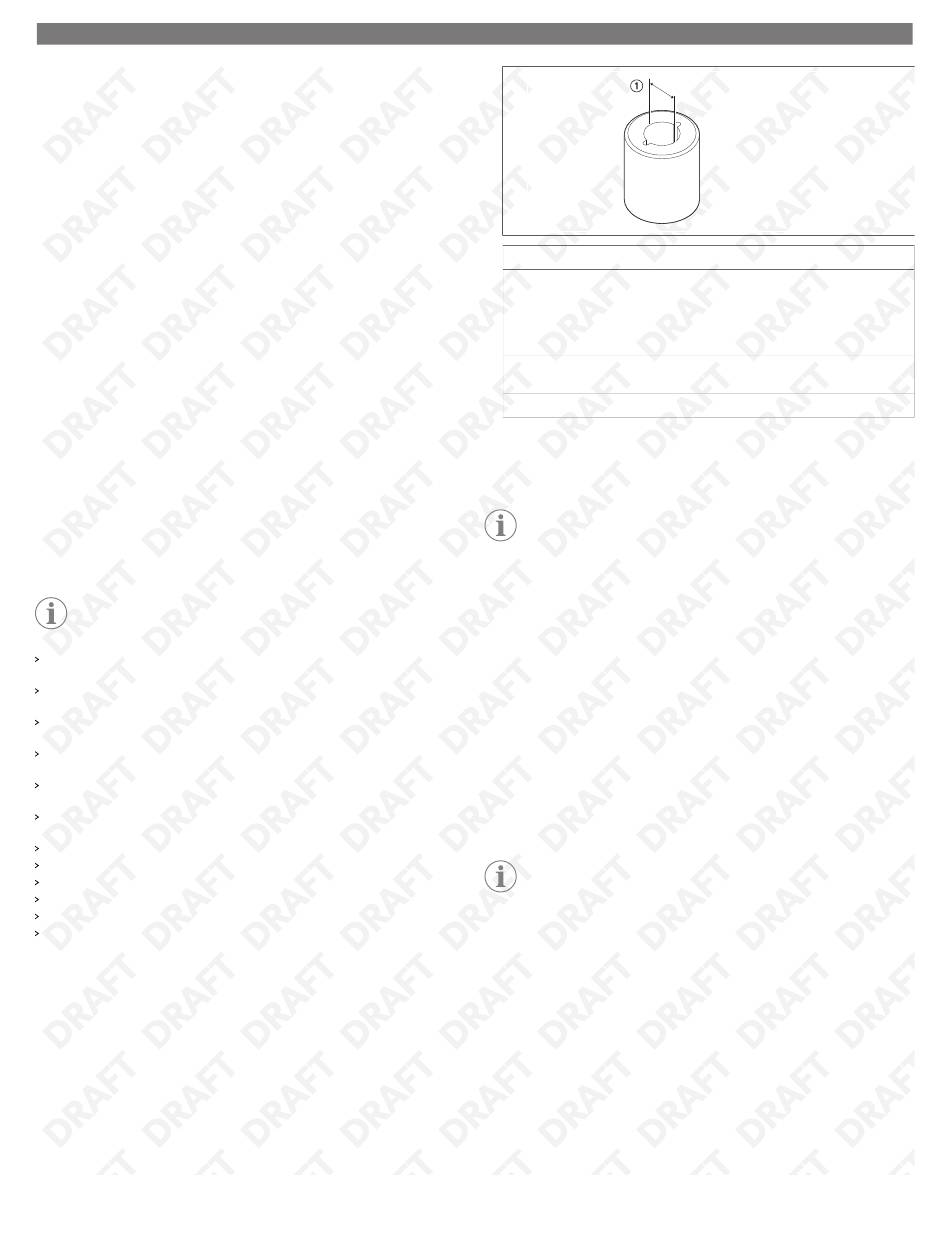

Siipipyörän holkin kulumistoleranssi
1. Käytä seuraavaa kaaviota ja taulukkoa arvioidessasi siipipyörän holkin kulumista.
92
Siipipyörän holkin
kulumistoleranssi.
Malli
• P030
• P045
• P062
• P075
• P100
• P137
• P150
P200
2. Vaihda holkki, jos mitattu sisähalkaisija ylittää enimmäistoleranssin.
10.5
Pumpun kulumissarjan asentaminen
OHJE Tämä sarja on erikseen myytävä lisävaruste.
1. Aseta siipipyörä-/sisäkäyttökoneisto tuurnapuristimeen siten, että siipipyörä osoittaa
ylöspäin. Lisää tarvittaessa kokoonpanon pohjan alle tuet, jotta holkki pääsee
putoamaan ulos.
2. Työnnä siipipyörän läpi muovinen tai puinen akseli, jonka halkaisija on 1 in (25,4 mm),
ja paina holkki ulos.
3. Irrota siipipyöräkokoonpano tuurnapuristimesta.
4. Aseta siipipyörä tasaiselle alustalle siipipyörän vastarengas alaspäin.
5. Tarkista, että varaosaholkin uritettu pinta osoittaa sisäkäyttökoneiston takaosaan päin,
ja kohdista sitten holkin tasainen pinta ja sisemmän käyttömagneetin tasainen pinta
toisiinsa.
6. Työnnä holkkia varovasti sisäkäyttökoneistoon, kunnes holkki on mahdollisimman
alhaalla.
7. Kokoa pumppu uudelleen (katso
10.6
Pumpun märkärakenteen vaihtosarjan asentaminen
OHJE Tämä sarja on erikseen myytävä lisävaruste. Pakkaus sisältää pumpun
pään, joka kiinnitetään moottoriin.
Noudata alla olevia ohjeita asentaessasi pumpun märkärakenteen vaihtosarjaa ennen
pumpun uudelleenkokoamista:
1. Jos pumppu on pieni (enintään 2 hp (1,49 kW)), aseta pumppu pystyasentoon
moottorin tuuletinpään päälle tai kiristä pumpun jalka tukevasti työpöytään.
2. Jos pumppu on suuri (vähintään 3 hp (2,24 kW)), aseta pumppu ja moottori tukevasti
lattialle pumpun pää ylöspäin.
3. Irrota ruuvit tai pultit ja mahdolliset aluslevyt, jotka kiinnittävät pumpun pään
asennettuihin moottorin kiinnikkeisiin.
4. Pidä tukevasi kiinni pumpun päästä (tai siltä puolelta, jota ei ole kiinnitetty) ja irrota
pumpun pää ja moottori vetämällä ne suoraan ulos.
5. Kohdista pumpun märkärakenteen vaihtosarjan reiät moottorin sovittimen reikiin.
6. Asenna ruuvit tai pultit ja mahdolliset aluslevyt.
7. Katso luvussa
Pumpun kokoaminen uudelleen
Holkin sisähalkaisija
0,42 in (10,54 mm)
0,52 in (13,08 mm)
0,78 in (19,81 mm)
Pumpun kokoaminen uudelleen
sivulla 93).
esitetyt pumppumallikohtaiset kuvat.
