Magnetische aandrijving centrifugaalpomp
Beschikbare talen
Beschikbare talen

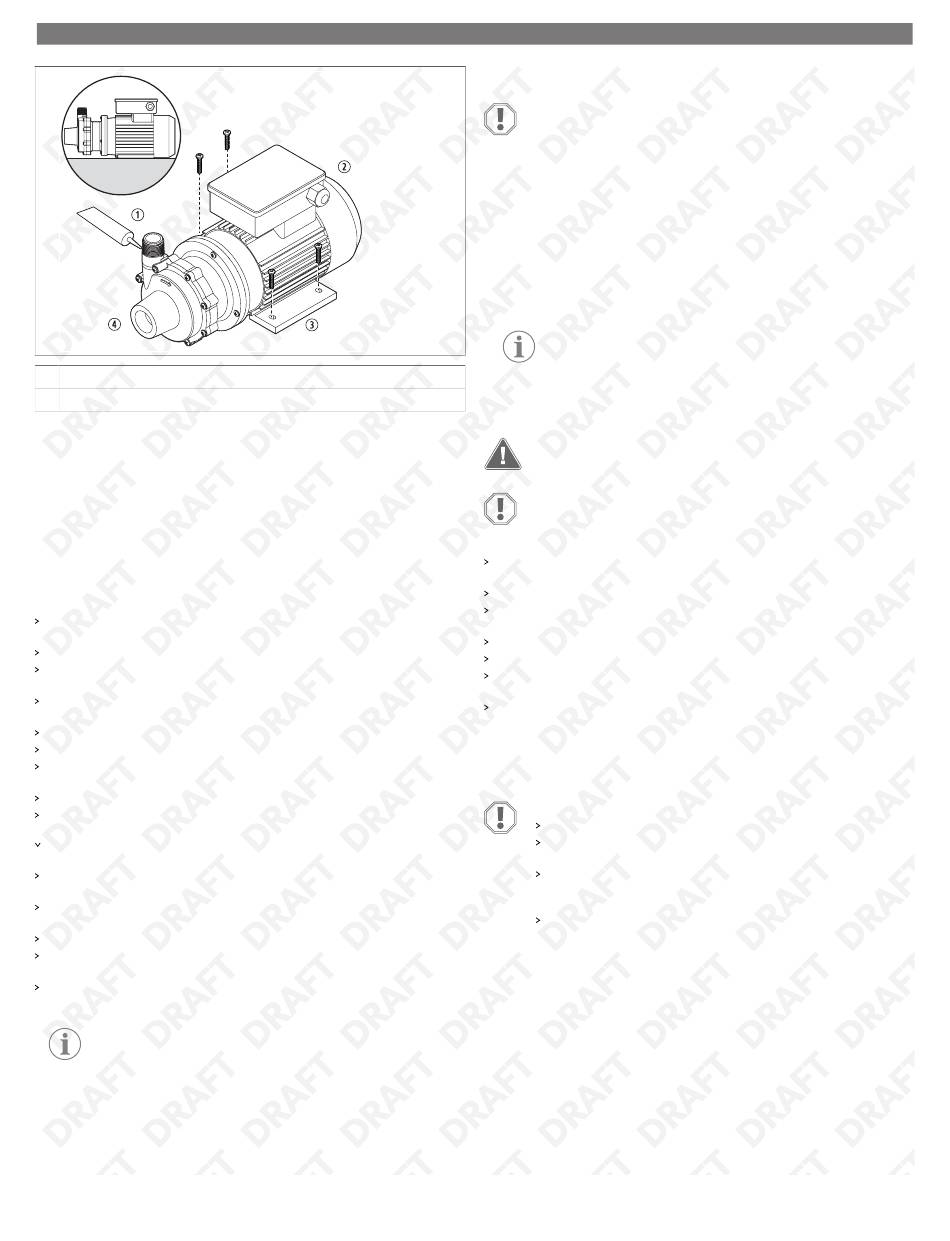

① Brtvilo
② Motor
1. Motor pumpe postavite na željeno mjesto i označite položaj montažnih rupa.
2. Izbušite rupe za montažne vijke.
3. Ako je pumpa zapakirana s plastičnim podlošcima za transport, podloške postavite
ispod podnožja motora.
4. Zategnite vijke kako biste pumpu učvrstili na mjestu.
5. Na navojima i ostalim spojevima cijevi koristite odgovarajuće brtvilo ili traku za cijevi.
6. Zategnite sve spojeve pomoću odgovarajućih alata za odabrane cijevne materijale.
8.5
Spajanje cijevi
Kako biste izbjegli naprezanje kućišta cijevi, za cijevi blizu pumpe postavite zasebnu
potporu.
Kako u pumpu s tekućinom ne bi ulazile i nečistoće, na ulaznu cijev postavite filtar.
Kako biste minimizirali trenje cijevi, cijev na usisnoj strani pumpe postavite u ravnoj i
kratkoj konfiguraciji.
Pregibi i ventili moraju biti udaljeni od usisa i ispusta za najmanje deset promjera
cijevi.
Usisnu cijev montirajte u ravnini ili s laganim uzlaznim nagibom prema pumpi.
Kako biste spriječili zračne džepove, usisni vod ne smije imati nikakva povišenja.
Kako ne bi utjecao na NPSHa, usisni vod mora biti velik najmanje kao ulazni priključak
za usis ili veći za veličinu jedne cijevi.
Nemojte smanjivati veličinu usisnog voda.
Kontrolni i regulacijski ventil (ako se to upotrebljava) moraju biti montirani na
ispusnom vodu.
Kontrolni ventil sprječava oštećivanje pumpe od vodnog udara, dok regulacijski ventil
upravlja protokom.
Kako bi pumpa bila dostupna za održavanje, koristite izolacijske ventile na usisnom i
ispusnom vodu.
Ako se odlučite za savitljivo crijevo, koristite ojačano crijevo predviđeno za
odgovarajuću temperaturu, tlak i kemijsku otpornost na tekućinu koja se pumpa.
Na navojima i ostalim spojevima cijevi koristite odgovarajuće brtvilo ili traku za cijevi.
Kako bi se izbjeglo ograničenje usisnog protoka, usisni ventil mora biti potpuno
otvoren.
U cijevi ugradite sustav ispiranja kako biste mogli isprati pumpu prije uklanjanja radi
servisiranja.
UPUTA Na modelima pumpi P062, P075, P100, P137, P150 i P200 u
kućištu rotora predviđena je mogućnost za ispust od 0,25 in (6,35 mm)
koji montira kupac. Za najbolju učinkovitost veličina cijevi pumpe mora
odgovarati brzini protoka.
③ Podnožje
④ Glava pumpe
8.6
Priključivanje ispusnog čepa ili ventila (opcionalno)
POZOR! Opasnost od oštećenja
Tijekom instalacije nemojte prejako zategnuti ispusni čep ili ventil.
Samo za P062, P075, P137, P150, P200: u kućište rotora ugrađuje se ispusni čep ili ventil
za uklanjanje tekućina prije održavanja pumpe.
Kako biste priključili opcionalni ispusni čep ili ventil:
1. Kućište rotora pričvrstite za stol sa stolnom bušilicom.
2. Koristite svrdlo od 0,44 in (11,10 mm) i izbočenje na kalupu kao vodilicu.
3. Izbočenje na kalupu probušite do kraja u unutrašnjost kućišta rotora.
4. Upotrijebite NPT ureznicu od 0,25 in (6,35 mm).
5. Kroz izbočenje na kalupu ureznicom izbušite rupu do odgovarajuće dubine.
UPUTA Nemojte urezivati preduboko.
8.7
Spajanje električnih priključaka
UPOZORENJE! Opasnost od strujnog udara
Montažu smije provoditi samo kvalificirani električar.
POZOR! Opasnost od oštećenja
Pravilno spajanje električnih priključaka prikazano je na dijagramu ožičenja na
pumpi.
Prije povezivanja s napajanjem provjerite napon na tipskoj pločici i spojeve za smjer
vrtnje te osigurajte pravilno uzemljenje.
Napon, frekvencija i faza pumpe moraju odgovarati izvoru napajanja za instalaciju.
Ako se napon, frekvencija, faza i amperaža na oznaci razlikuju od onih na izvoru
napajanja, nemojte koristiti ni instalirati pumpu.
Upotrijebite osigurač ili prekidač strujnog kruga kako biste zaštitili motor.
Za zaštitu trofaznih motora koristite uređaj za zaštitu od faznog kvara.
Ako se radi o pumpi s dvostrukim naponom, provedite ožičenje na napon predviđen
za primjenu.
Monitori napajanja i pogoni promjenjive frekvencije moraju biti pravilno instalirani u
skladu s uputama proizvođača.
9 Upotreba pumpe
POZOR! Opasnost od oštećenja
Prije upotrebe pumpu napunite tekućinom za početak rada.
Slijedite korake za početno punjenje i pokretanje pumpe, provjeru vrtnje
motora i isključivanje pumpe.
Uvijek omogućite odgovarajuću raspoloživu neto pozitivnu usisnu visinu
(NPSHa). Dometic preporučuje da pumpi omogućite najmanje 24 in
(60,96 cm) iznad potrebne neto pozitivne usisne visine (NPSHr).
Kada izračunavate NPSHa i NPSHr, uzmite u obzir čimbenike kao što su
filtri, sita i svi ostali priključci na usisnom vodu.
NPSHa je tlak izmjeren na ulazu u pumpu. NPSHr je vrijednost koju možete pronaći na
krivuljama u specifikacijama pumpe.
9.1
Početno punjenje pumpe
Pumpa nije samousisna.
1. Montirajte pumpu ispod razine vode kako bi se glava pumpe napunila tekućinom.
2. Na pumpu priključite vanjski izvor tekućine.
3. Potpuno otvorite ulaz (usis) i ispusne ventile kako bi se pumpa napunila tekućinom.
