Magnetische aandrijving centrifugaalpomp
Beschikbare talen
Beschikbare talen
LV
10.7

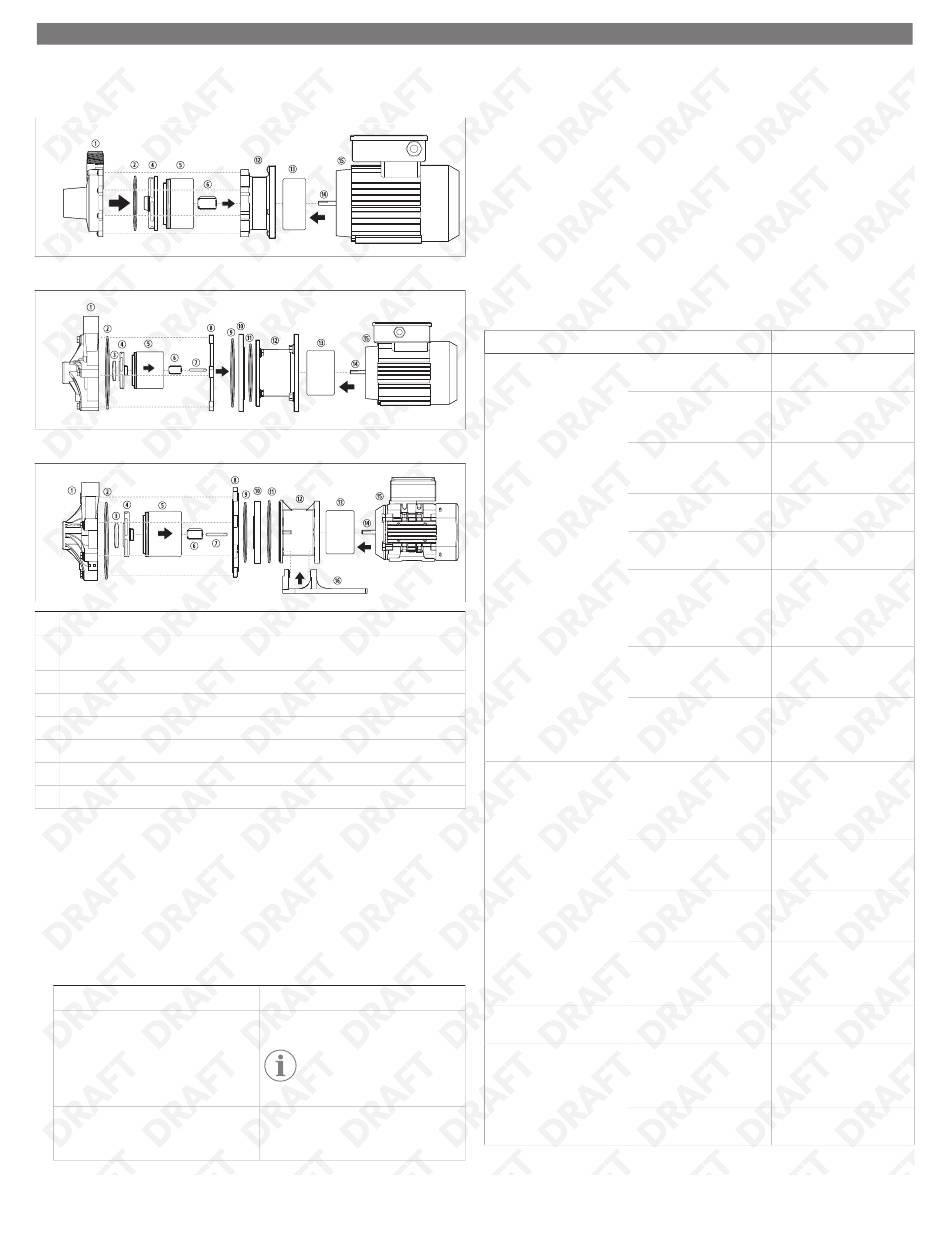

Sūkņa atkārtota montāža
P030 atkārtota montāža
P045, P062, P075, P100 atkārtota montāža
P137, P150, P200 atkārtota montāža
① Sūkņa korpuss
② Korpusa blīvgredzens
③ Lāpstiņrata atspiedējgredzens
④ Lāpstiņrata mezgls
⑤ Lāpstiņrata piedziņas mezgls
⑥ Lāpstiņrata uzmava
⑦ Lāpstiņrata vārpsta
⑧ Motora aizsargs
1. Tikai P045, P062, P075, P100, P137, P150, P200:
a) Novietojiet savilkšanas blīvgredzenu uz savilkšanas gredzena un uzstādiet uz
motora adaptera. Stingri piespiediet, lai nodrošinātu ciešu blīvējumu.
b) Novietojiet aizsarga blīvgredzenu uz motora aizsarga un uzstādiet uz motora
adaptera.
c) Uzstādiet lāpstiņrata vārpstu, nocentrējot vārpstas plakano daļu pret motora
aizsarga plakano daļu. Parūpējieties, lai lāpstiņrata vārpsta ir pilnībā ievietota
motora aizsargā.
2. Uzstādiet lāpstiņrata atspiedējgredzenu, lāpstiņrata piedziņas mezglu un lāpstiņrata
uzmavu.
Opcija
P030
P045, P062, P075, P100, P137, P150,
P200
200
⑨ Motora aizsargs
⑩ Savilkšanas gredzens (nav iekļauts P200
⑪ Savilkšanas blīvgredzens
komplektācijā)
⑫ Motora adapteris
⑬ Ārējais piedziņas magnēts
⑭ Motora vārpsta
⑮ Motors
⑯ Pamatne (nav iekļauta P200)
Apraksts
Uzstādiet lāpstiņrata uzmavu.
PIEZĪME P030 lāpstiņrata uz-
mavā ir iekļauts atspiedējgre-
dzens un piedziņas mezgls.
Uzstādiet lāpstiņrata atspiedējgredzenu,
lāpstiņrata piedziņas mezglu un lāpstiņrata
uzmavu.
3. Ievietojiet korpusa blīvgredzenu rievā uz sūkņa korpusa un uzklājiet eļļu nesaturošu
smērvielu.
4. Uzstādiet sūkņa korpusu uz sūkņa, pārliecinoties, ka izplūdes atvere atrodas
uzstādīšanai pareizā virzienā.
5. Turiet sūkņa korpusu ar vienu roku, uzstādiet un ar pirkstiem pievelciet divas
bultskrūves vai skrūves un paplāksnes (ja tādas ir), kas atrodas pretējās pusēs.
6. Uzstādiet atlikušos sūkņa korpusa stiprinājumus un pievelciet ar pirkstiem.
7. Izmantojiet ārējo galaatslēgu vai skrūvgriezi (atkarībā no stiprinājumiem), lai
vienmērīgi un pamīšus pievilktu visas skrūves.
11 Problēmu novēršana
Izmantojiet turpmāk sniegtās instrukcijas, lai novērstu problēmas, kas nav saistītas ar
apdares vai materiālu defektiem.
Problēma
Cēlonis
Plūsma ir nepietiekama vai
No iesūkšanas cauruļvadiem
neeksistē.
notiek gaisa noplūde.
Sūknis nav iepriekš piepil-
dīts.
Sistēmas galva ir augstāk,
nekā gaidīts.
Ir aizvērts vārsts.
Pārāk liela viskozitāte vai
īpatnējais svars.
Iesūkšanas augstums ir pār-
āk liels vai NPSH ir nepietie-
kams.
Ir aizsērējusi iesūkšanas līnija
vai lāpstiņrats.
Motors griežas nepareizi.
Spiediens ir zems.
Šķidrumā ir gaiss vai gāze,
kas plūst caur sūkni.
Lāpstiņrata diametrs ir pārāk
mazs.
Sistēmas galva ir zemāk, ne-
kā gaidīts.
Motors griežas nepareizi.
Sūknis vairs nav iepriekš pie-
No iesūkšanas cauruļvadiem
pildīts.
notiek noplūde.
Sūknis izmanto pārmērīgu
Spriegums ir pārāk zems.
jaudu.
Pārāk liels īpatnējais svars vai
viskozitāte.
Līdzeklis
Pārbaudiet cauruļu savieno-
jumus un pievelciet blīves.
Pārliecinieties, ka sūkņa gal-
va pirms palaišanas ir piepil-
dīta ar šķidrumu.
Pārbaudiet lietojuma izvirzī-
tās prasības; var būt nepie-
ciešams lielāks sūknis.
Atveriet iesūkšanas un izplū-
des vārstus.
Pārbaudiet šķidruma maisī-
juma koncentrāciju.
Nodrošiniet pareizu ieplū-
des spiedienu. Sūknim jā-
atrodas vai nu zem ūdens
līmeņa, vai arī pilnībā spie-
diena uzturētā cilpā.
Pārbaudiet ieplūdes
sietfiltru un sūkņa līnijas un
notīriet gružus.
Pārbaudiet vadojumu, lai
nodrošinātu to, ka uzstādītā
konfigurācija atbilst sūkņa
vadojuma shēmai.
Izvadiet gaisu no sistēmas,
izmantojot automātisko at-
gaisotāju vai manuāli atverot
atgaisošanas līniju augstāka-
jā punktā.
Pārbaudiet lietojuma izvirzī-
tās prasības; var būt nepie-
ciešams lielāks sūknis.
Pārbaudiet lietojuma izvirzī-
tās prasības; var būt nepie-
ciešams mazāks sūknis.
Pārbaudiet vadojumu, lai
nodrošinātu to, ka uzstādītā
konfigurācija atbilst sūkņa
vadojuma shēmai.
Pārbaudiet cauruļu savieno-
jumus un pievelciet blīves.
Pārbaudiet ģeneratora jau-
das izvadi, lai nodrošinātu,
ka tiek uzturēts pareizais
spriegums.
Pārbaudiet šķidruma maisī-
juma koncentrāciju.
