NB
① Vertikalt utløp
1. Fjern de fire klemringboltene, låseskivene og de flate skivene.
2. Roter klemringen 90 ° , og innrett hullene i klemringen med motoradapteren/
barrieren.
3. Sett tilbake klemringboltene, låseskivene og de flate skivene.
8.4
Fastmontering av pumpa

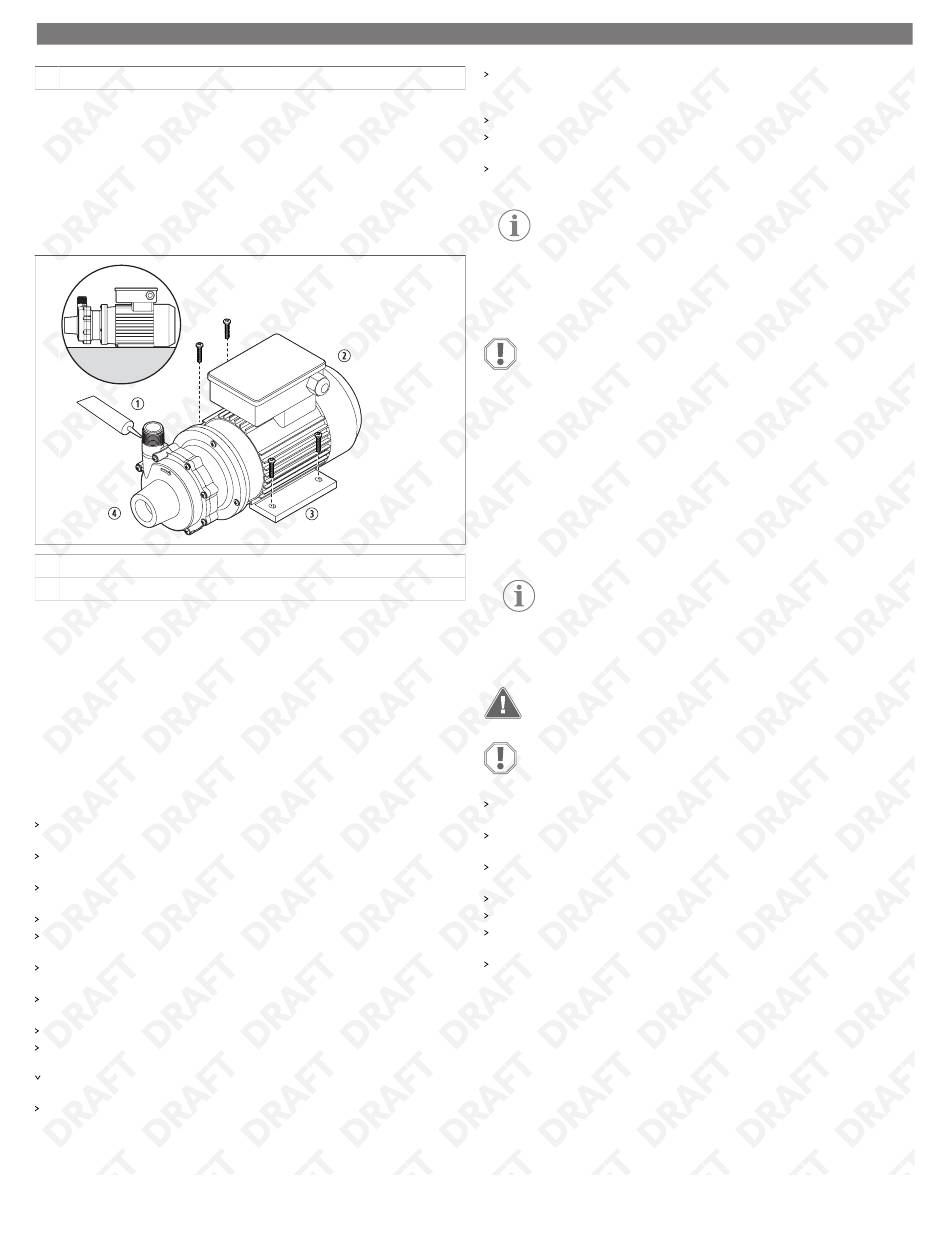

Sørg for at pumpa er trygt fastmontert på ønsket plassering (P030 vist):
① Tetningsmiddel
② Motor
1. Plasser pumpemotoren på ønsket monteringssted, og marker posisjonen til
monteringshullene.
2. Bor hullene for festeskruene.
3. Hvis pumpa var pakket med mellomlegg i plast, kan mellomleggene plasseres under
føttene til motoren.
4. Stram til skruene for å sikre pumpa i riktig posisjon.
5. Bruk en egnet rørtetning eller teip på gjengene og andre rørkoblinger.
6. Stram til alle tilkoblingene; bruk egnet verktøy for materialet i det valgte rørsystemet.
8.5
Koble til rørene
For å unngå belastning på pumpehuset, kan du sørge for at rørene i nærheten av
pumpa har egne støtter.
For å unngå at smuss kommer inn i pumpa sammen med væsken bør du bruke en sil
ved innløpsrøret.
For å minimere rørfriksjon bør rørsystemet på sugesiden av pumpa plasseres så rett
som mulig, og konfigurasjonen bør være så kort som mulig.
Sørg for at rørbøyene og ventilene er minst ti rørdiametere unna innsuget og utløpet.
Monter rørsystemet for innsugning rett og på samme høyde eller med en svak helning
oppover mot pumpa.
For å unngå lulommer må du forsikre deg om at sugelinjen ikke har noen
høyereliggende områder.
Sørg for at sugelinjen er minst like stor som innsugningsporten eller én rørstørrelse
større, slik at den ikke påvirker NPSHa.
Ikke reduser størrelsen på sugelinjen.
Kontroller at det er montert en tilbakeslagsventil og en reguleringsventil (hvis brukt)
på utløpslinjen.
Tilbakeslagsventilen bidrar til å redusere risikoen for vannslagskader i pumpa, mens
reguleringsventilen regulerer strømningen.
For å gjøre pumpa tilgjengelig for vedlikehold må du bruke isolasjonsventilene på
suge- og utløpslinjene.
82
② Horisontalt utløp
③ Fot
④ Pumpekammer
Hvis en fleksibel slange er foretrukket, må det benyttes en forsterket slange som er
godkjent for korrekt temperatur, trykk og kjemikaliebestandighet for væsken som skal
pumpes.
Bruk en egnet rørtetning eller teip på gjengene og andre rørkoblinger.
Forsikre deg om at sugeventilen er helt åpen for å unngå begrensninger på
sugestrømmen.
Installer et skyllesystem i rørsystemet slik at pumpa kan skylles før den blir ernet for
service.
MERK Pumpemodellene P062, P075, P100, P137, P150 og P200
gir kunden muligheten til å montere et 0,25 in (6,35 mm) avløp i
impellerhuset. For best mulig ytelse må du forsikre deg om at pumpas
rørsystem har korrekt størrelse for gjennomstrømningsmengden.
8.6
Tilkobling av en tappeplugg eller -ventil (valgfritt)
PASS PÅ! Fare for skader
Unngå å stramme til tappepluggen eller -ventilen under monteringen.
Bare P062, P075, P137, P150 og P200: En tappeplugg eller -ventil er montert på
impellerhuset for at det skal være mulig å erne væske før du utfører vedlikehold på
pumpa.
Slik kobler du til en valgfri tappeplugg eller -ventil:
1. Fest impellerhuset til bordet til søylebormaskinen med klemmer.
2. Bruk et 0,44 in (11,10 mm) bor og den formede bossen som føring.
3. Bor tvers gjennom den formede bossen inn i innsiden av impellerhuset.
4. Bruk en 0,25 in (6,35 mm) NPT-tapp.
5. Tapp hullet i den formede bossen til passe dybde.
MERK Ikke tapp for dypt.
8.7
Elektriske tilkoblinger
ADVARSEL! Fare for elektrisk støt
Installasjonen må kun utføres av en kvalifisert elektriker.
PASS PÅ! Fare for skader
Se ledningsdiagrammet på pumpa for å lage korrekte elektriske tilkoblinger.
Før du kobler til strømledningen, må du kontrollere spenningen og
rotasjonstilkoblingen på typeskiltet og sørge for korrekt jording.
Sørg for at pumpas spenning, frekvens og fase samsvarer med installasjonens
strømkilde.
Ikke bruk eller installer pumpa hvis spenningen, frekvensen, fase eller ampere på
dataplaten er annerledes enn tilsvarende for forsyningskretsen.
Bruk en skillebryter for å beskytte motoren.
Bruk en beskyttelsesinnretning mot fasetap for å beskytte motorer med tre faser.
For doble pumper må pumpas ledningsnett være egnet for den spesifikke
spenningen anvendelsen krever.
Sørg for at innretninger som overvåker strøm eller drivenheter for variabel frekvens er
korrekt installert i henhold til produsentens instruksjoner.
