SL
q

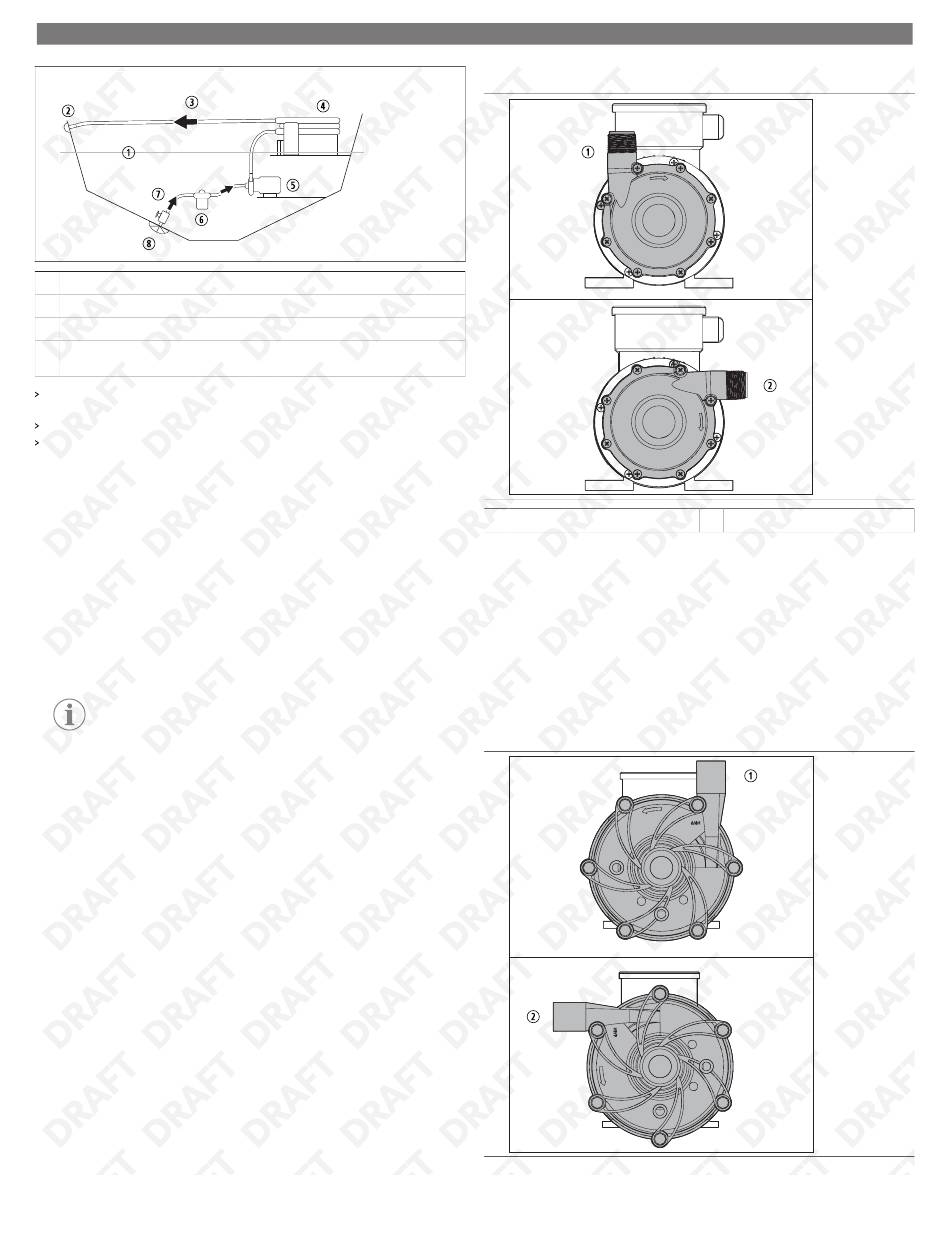

① Vodna črta
② Odtok za morsko vodo
③ Odvodni tok
④ Tuljava kondenzatorja klimatske naprave
Za najboljše delovanje in čim manjšo višino črpanja, črpalko namestite čim bolj pod
vodno gladino.
Črpalko namestite na stabilno in trdno podlago, ki omogoča vodoravno namestitev.
Okoli črpalke zagotovite ustrezno zračenje za pravilno delovanje in hlajenje motorja.
8.3
Obračanje glave črpalke (dodatno)
Črpalka je tovarniško sestavljena z navzgor obrnjenim izpustom, kar je ustrezno za
večino namestitev.
Pri nekaterih vrstah uporabe je namestitev črpalke in cevovoda lažja, če glavo črpalke
obrnemo. Obračanje glave črpalke je dodatna možnost, ki jo je treba opraviti pred
montažo črpalke.
1. Prepričajte se , da je krožno tesnilo pravilno nameščeno v utor, ko glavo črpalke
obrnete.
Krožno tesnilo je že namazano, zato ga načeloma ni treba dodatno mazati.
2. Ko je izpust črpalke v vodoravnem položaju, je treba motor podložiti in tako dvigniti
sprednji del črpalke zaradi preprečitve motenj.
NASVET S plastičnimi izravnalnimi ploščicami (priložene v embalaži)
podložite podstavek motorja.
146
⑤ Črpalka
⑥ Cedilo
⑦ Dovod
⑧ Dovodni kroglični ventil in zajemalna
enota, vstopna odprtina
8.3.1
Obračanje glave črpalke (model P030)
① Navpični izpust
1. Motor postavite v pokončni položaj na konec z vetrnico motorja.
2. Odvijte osem vijakov iz ohišja črpalke.
3. Ohišje povlecite z adapterja/pregrade motorja.
4. Zasukajte ohišje za 90 ° , tako da se luknje za vijake v ohišju in adapterju/pregradi
motorja poravnajo.
5. Ohišje pritisnite navzdol, da se usede na adapter/pregrado motorja.
6. Privijte vijake.
8.3.2
Obračanje glave črpalke (drugi modeli)
Glavo črpalke pri modelih P045, P062, P075, P100, P137, P150 in P200 obrnite po
naslednjih navodilih.
② Vodoravni izpust
