Dodatkowe narzędzia i materiały do kroków opcjonalnych
Prasa montażowa
8.2
Miejsce montażu
UWAGA! Ryzyko uszkodzenia
Silnik nie może być zanurzany i musi znajdować się w suchym otoczeniu.
Wylot pompy musi zawsze znajdować się wyżej niż wlot.
Nie montować pompy pionowo ani z silnikiem poniżej pompy.

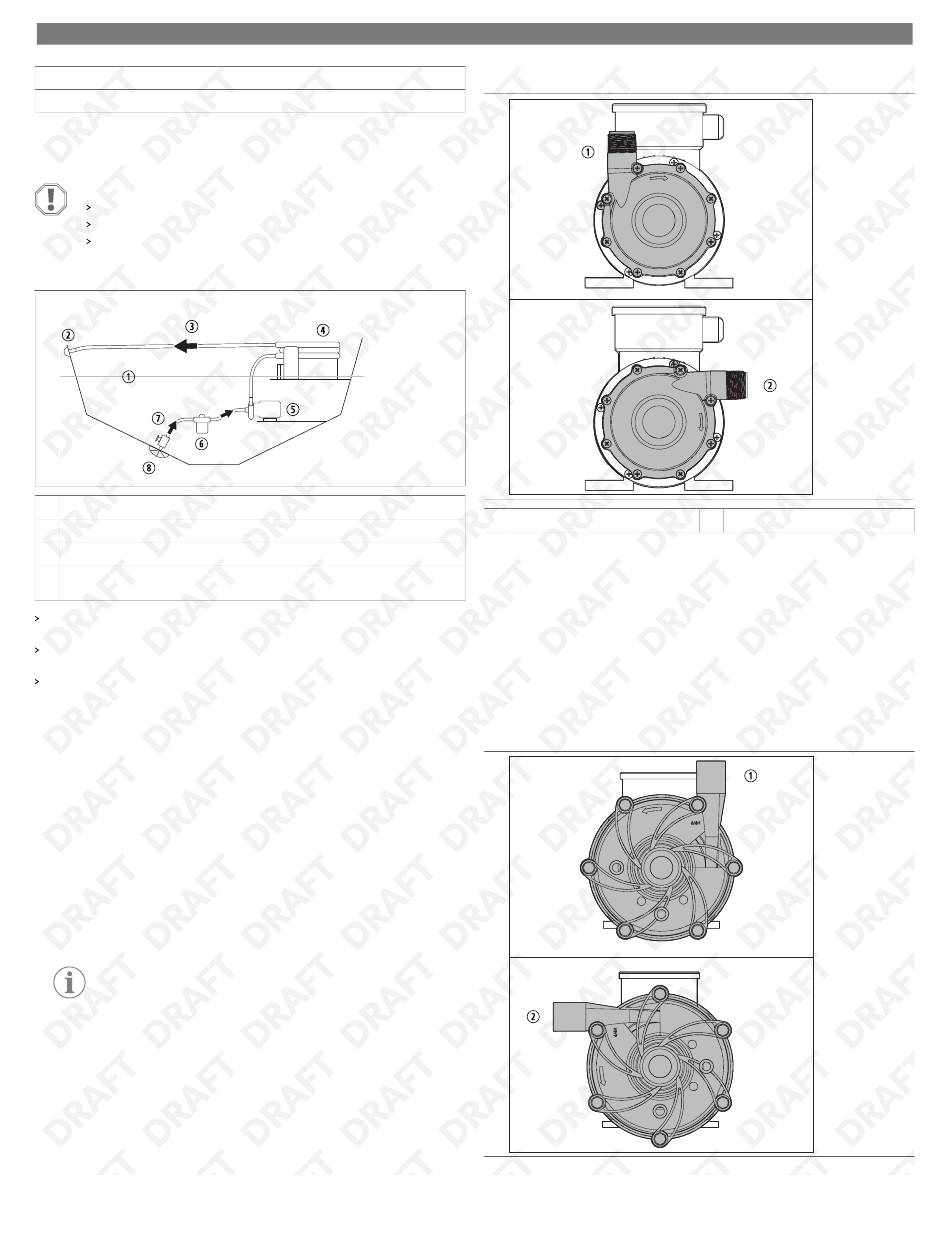

Podczas wybierania miejsca instalacji należy zapoznać się z poniższym schematem.
q
① Linia wodna
② Spust wody morskiej
③ Odpływ
④ Wężownica skraplacza klimatyzacji
Umieścić pompę jak najniżej od linii wodnej, aby uzyskać najlepszą wydajność
i zminimalizować siłę ssania.
Umieścić pompę w miejscu, które umożliwi jej montaż w położeniu poziomym, na
bezpiecznej podstawie.
Zapewnić wokół pompy odpowiednią wentylację, aby zapewnić jej prawidłowe
działanie i chłodzenie.
8.3
Obracanie głowicy pompy (opcja)
Pompa jest fabrycznie skonfigurowana z wylotem w pionie, co ma zastosowanie
w większości instalacji.
W niektórych zastosowaniach obrócenie głowicy pompy może ułatwić instalację pompy
i przewodów rurowych. Obracanie głowicy jest opcjonalne i należy je wykonać przed
zamontowaniem pompy.
1. Po obróceniu sprawdzić, czy pierścień o-ring jest prawidłowo osadzony w rowku.
Pierścień o-ring jest nasmarowany i nie powinien wymagać dodatkowego
smarowania.
2. Gdy wylot pompy jest w konfiguracji poziomej, należy wyregulować położenie
silnika za pomocą podkładek regulacyjnych, tak aby podnieść przednią część
pompy i uniknąć kolizji.
WSKAZÓWKA Aby zapewnić dodatkowe podparcie pod nóżkami
silnika, użyć plastikowych podkładek transportowych (część opakowania).
Plastikowy lub drewniany trzonek
⑤ Pompa
⑥ Filtr sitowy
⑦ Dopływ
⑧ Zawór morski (zawór kulowy) i wlot prze-
pustu przez kadłub z łopatką filtrującą
8.3.1
Obracanie głowicy pompy (P030)
① Wylot pionowy
1. Ustawić silnik w pozycji pionowej, opierając go na stronie z wentylatorem.
2. Wykręcić osiem śrub z obudowy pompy.
3. Pociągnąć obudowę w stronę przeciwną do adaptera/przegrody silnika.
4. Obrócić obudowę o 90 ° , wyrównując otwory na śruby w obudowie i na
adapterze/przegrodzie silnika.
5. Nacisnąć obudowę, aby osadzić ją na adapterze/przegrodzie silnika.
6. Z powrotem wkręcić śruby.
8.3.2
Obracanie głowicy pompy (inne modele)
Aby obrócić głowicę pompy w modelach P045, P062, P075, P100, P137, P150 i P200
należy postępować zgodnie z poniższymi instrukcjami.
② Wylot poziomy
