CS
q

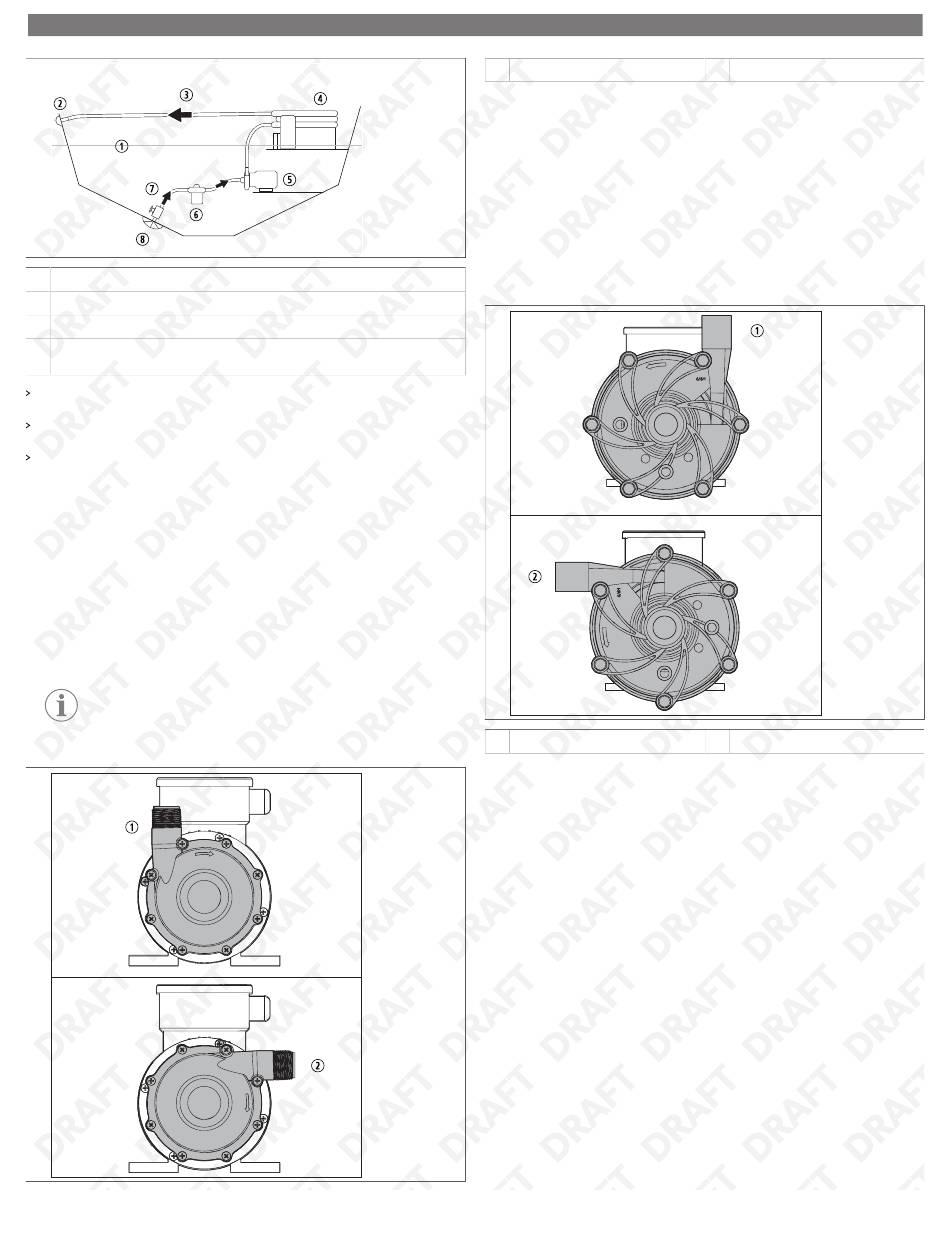

① čáry ponoru
② Výpust mořské vody
③ Výtok
④ Cívka kondenzátoru klimatizace
Čerpadlo umístěte co nejdále pod čáru ponoru, abyste dosáhli co nejlepšího výkonu
a minimalizovali sací zdvih.
Umístěte čerpadlo na místo, které umožňuje montáž ve vodorovné poloze na
bezpečném podkladu.
Zajistěte dostatečné větrání v okolí čerpadla pro správný provoz a chlazení motoru.
8.3
Otočení hlavy čerpadla (volitelné)
Čerpadlo je předkonfigurováno se svislou orientací výtlačného otvoru, která je
použitelná pro většinu instalací.
V některých použitích může otočení hlavy čerpadla usnadnit instalaci čerpadla a potrubí.
Otočení hlavy čerpadla je volitelné a mělo by být provedeno před montáží čerpadla.
1. Po otočení se ujistěte, že je O-kroužek správně usazen v drážce.
O-kroužek je namazaný a neměl by potřebovat další mazání.
2. Pokud je výtlačný otvor čerpadla ve vodorovné konfiguraci, je třeba motor podložit,
aby se zvedla přední část čerpadla a nedocházelo k rušení.
POZNÁMKA Použijte plastové přepravní podložky (obalový materiál),
abyste zajistili dodatečnou oporu pod podstavcem motoru.
8.3.1
Otočení hlavy čerpadla (P030)
114
⑤ Čerpadlo
⑥ Filtrační sítko
⑦ Vtok
⑧ Mořský kohout (kulový ventil) a lopatkový
vstup vody v trupu.
① Svislý výtlačný otvor
1. Postavte motor do svislé polohy, aby spočíval na konci s ventilátorem.
2. Vyšroubujte osm šroubů z tělesa čerpadla.
3. Vytáhněte těleso z adaptéru/přepážky motoru.
4. Otočte těleso o 90 ° a zarovnejte otvory pro šrouby na tělesu a adaptéru/přepážce
motoru.
5. Zatlačte na těleso, aby dosedlo na adaptér/přepážku motoru.
6. Znovu namontujte šrouby.
8.3.2
Otočení hlavy čerpadla (ostatní modely)
Pro otočení hlavy čerpadla u modelů P045, P062, P075, P100, P137, P150, P200
použijte následující pokyny.
① Svislý výtlačný otvor
1. Odstraňte čtyři šrouby spojovacího prstence, pojistné podložky a ploché podložky.
2. Otočte spojovacím prstencem o 90 ° a zarovnejte otvory na spojovacím prstenci
a adaptéru/přepážce motoru.
3. Znovu nainstalujte čtyři šrouby spojovacího prstence, pojistné podložky a ploché
podložky.
8.4
Montáž čerpadla
Čerpadlo bezpečně namontujte na požadované místo (na obrázku je model P030):
② Vodorovný výtlačný otvor
② Vodorovný výtlačný otvor
