① Refoulement vertical
1. Déposez les quatre boulons de la bague de serrage, les rondelles freins et les
rondelles plates.
2. Faites tourner la bague de serrage de 90 ° , en alignant les trous de la bague de
serrage et de l'adaptateur/la protection de moteur.
3. Réinstallez les boulons de la bague de serrage, les rondelles freins et les rondelles
plates.
8.4
Montage de la pompe

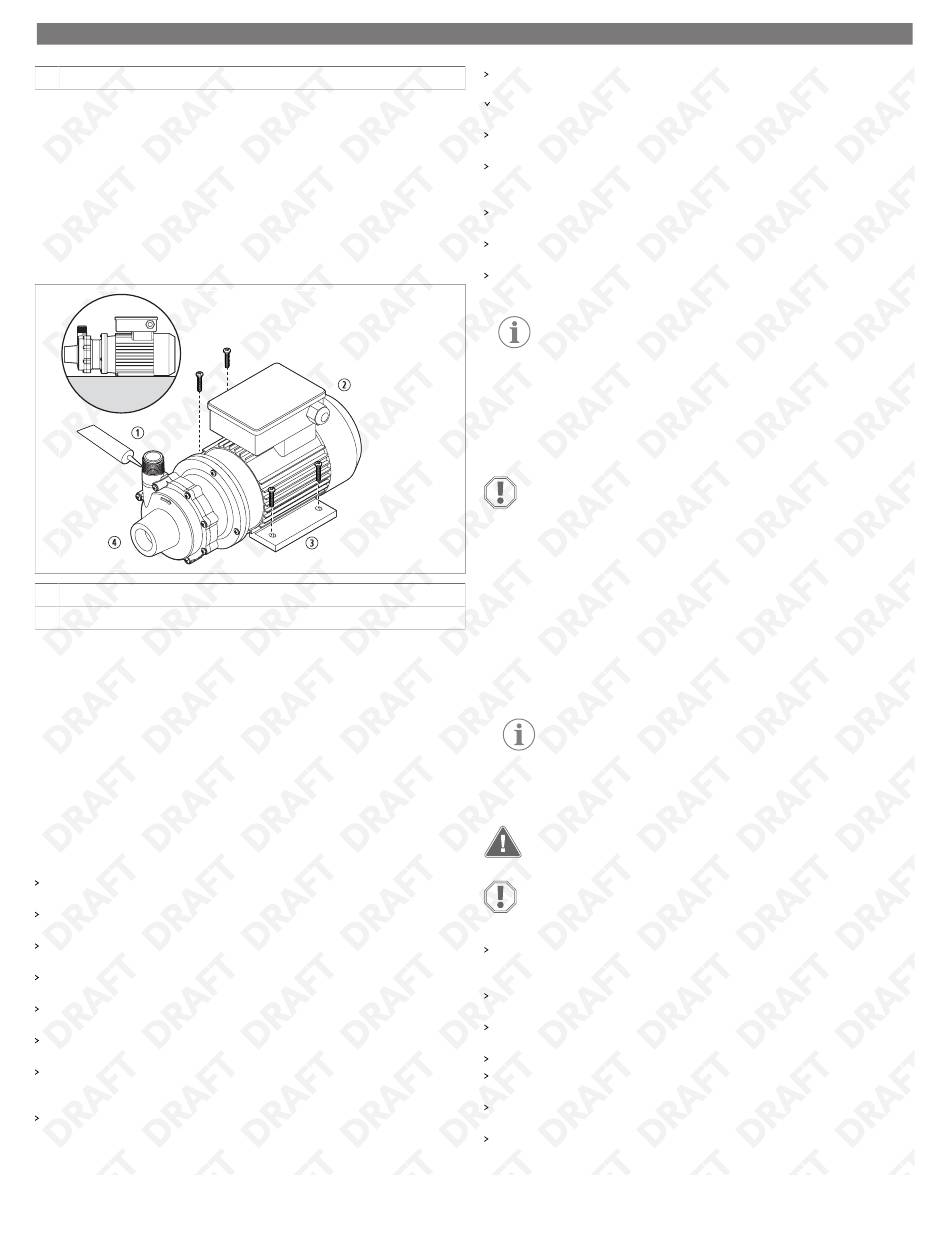

Fixez en toute sécurité la pompe à l'emplacement souhaité (pompe P030 illustrée) :
① Produit d'étanchéité
② Moteur
1. Placez le moteur de pompe à l'emplacement souhaité et marquez la position des
trous de montage.
2. Percez des trous pour les vis de montage.
3. Si la pompe a été emballée à l'aide de cales de transport en plastique, placez les
cales sous les pieds du moteur.
4. Serrez les vis pour fixer la pompe en position.
5. Utilisez un produit d'étanchéité pour tuyaux ou du ruban adhésif approprié sur les
filetages et les autres raccords de tuyauterie.
6. Serrez tous les raccords à l'aide d'outils appropriés pour les matériaux de tuyauterie
sélectionnés.
8.5
Raccordement de la tuyauterie
Pour éviter toute contrainte sur le carter de pompe, placez la tuyauterie à proximité
du support indépendant de pompe.
Pour éviter toute pénétration de débris dans la pompe avec le liquide, utilisez une
crépine sur le tuyau d'aspiration.
Pour minimiser la friction des tuyaux, positionnez la tuyauterie côté aspiration de la
pompe en position droite et courte.
Maintenez les coudes et les vannes à une distance d'au moins dix diamètres de tuyau
de l'aspiration et du refoulement.
Posez la tuyauterie d'aspiration de manière à ce qu'elle soit de niveau ou légèrement
inclinée vers le haut en direction de la pompe.
Pour éviter les poches d'air, assurez-vous que la conduite d'aspiration ne présente pas
de surélévations.
Assurez-vous que la conduite d'aspiration est au moins aussi grande que l'orifice
d'entrée d'aspiration ou une taille de tuyau plus grande, afin qu'elle n'affecte pas la
valeur NPSHa.
Ne réduisez pas la taille de la conduite d'aspiration.
② Refoulement horizontal
③ Pied
④ Tête de pompe
Assurez-vous qu'un clapet anti-retour et une vanne de commande (le cas échéant)
sont installés sur la conduite de refoulement.
Le clapet anti-retour permet d'éviter que la pompe ne soit endommagée par les
coups de bélier, tandis que la vanne de commande régule le débit.
Pour pouvoir accéder à la pompe pour l'entretien, utilisez les vannes d'isolement sur
les conduites d'aspiration et de refoulement.
Si l'utilisation d'un flexible est privilégiée, choisissez un flexible renforcé offrant une
résistance adaptée à la température, à la pression et aux caractéristiques chimiques
du fluide pompé.
Utilisez un produit d'étanchéité pour tuyaux ou du ruban adhésif approprié sur les
filetages et les autres raccords de tuyauterie.
Pour éviter de limiter le débit d'aspiration, assurez-vous que la vanne d'aspiration est
complètement ouverte.
Installez un système de rinçage sur la tuyauterie pour que la pompe puisse être rincée
avant d'être déposée pour entretien.
REMARQUE Les modèles de pompe P062, P075, P100, P137, P150 et
P200 sont fournis avec un dispositif de vidange de 0,25 in (6,35 mm)
installé par le client dans le carter de rotor. Pour des performances
optimales, assurez-vous que la tuyauterie de la pompe est correctement
dimensionnée en fonction du débit.
8.6
Raccordement d'un bouchon ou robinet de vidange (en
option)
AVIS ! Risque d'endommagement
Ne serrez pas trop le bouchon ou robinet de vidange pendant l'installation.
P062, P075, P137, P150, P200 uniquement : un bouchon ou robinet de vidange est
installé dans le carter de rotor pour éliminer les liquides avant d'effectuer l'entretien de la
pompe.
Pour installer un bouchon ou robinet de vidange en option :
1. Fixez le carter de rotor sur la table d'une perceuse à colonne.
2. Utilisez un foret de 0,44 in (11,10 mm) et le bossage moulé comme guide.
3. Percez en traversant le bossage moulé jusqu'à l'intérieur du carter de rotor.
4. Utilisez un robinet NPT de 0,25 in (6,35 mm).
5. Taraudez le trou dans le bossage moulé jusqu'à la profondeur adéquate.
REMARQUE Ne taraudez pas trop profondément.
8.7
Raccordement électrique
AVERTISSEMENT ! Risque d'électrocution
L'installation peut uniquement être effectuée par un électricien qualifié.
AVIS ! Risque d'endommagement
Reportez-vous au schéma de câblage de la pompe pour connaître les
raccordements électriques corrects.
Avant le raccordement à la ligne d'alimentation, vérifiez la tension indiquée sur la
plaque signalétique et le raccordement de la rotation, et assurez-vous que la mise à la
terre est correcte.
Assurez-vous que la tension, la fréquence et la phase de la pompe sont adaptées à la
source d'alimentation de l'installation.
N'installez/utilisez pas la pompe si la tension, la fréquence, la phase et l'intensité
figurant sur l'étiquette sont différentes de celles du circuit d'alimentation.
Utilisez un disjoncteur pour protéger le moteur.
Utilisez un dispositif de protection contre les ruptures de phase pour protéger les
moteurs triphasés.
Pour les pompes bitension, câblez la pompe pour la tension spécifique à
l'application.
Assurez-vous que les moniteurs de puissance ou les variateurs de fréquence sont
correctement installés, conformément aux instructions du fabricant.
