RO
q

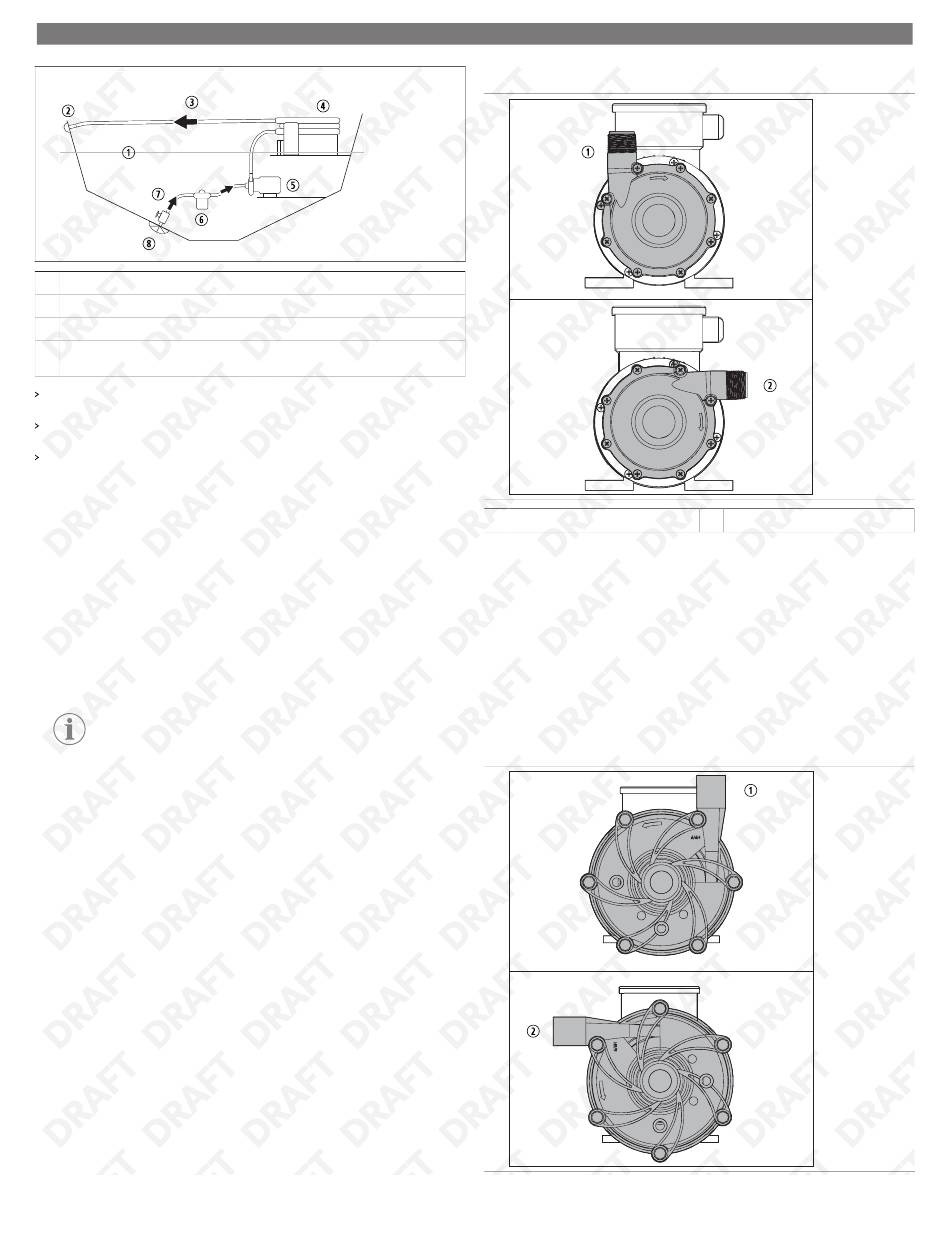

① Linia de plutire
② Evacuare a apei de mare
③ Flux de ieşire
④ Bobina condensatorului AC (aer condi-
ţionat)
Amplasaţi pompa cât mai mult sub linia de plutire, pentru performanţe optime şi
pentru a minimiza înălţimea de aspiraţie.
Amplasaţi pompa într-un loc care să permită montarea într-o poziţie plană, orizontală,
pe o fundaţie sigură.
Asiguraţi o aerisire adecvată în jurul pompei pentru funcţionarea şi răcirea corectă a
motorului.
8.3
Rotirea capului pompei (opţional)
Pompa este preconfigurată cu o orientare verticală a descărcării, care este aplicabilă
majorităţii instalaţiilor.
În unele aplicaţii, rotirea capului pompei poate facilita instalarea pompei şi a
conductelor. Rotirea capului pompei este opţională şi trebuie făcută înainte de montarea
pompei.
1. Asiguraţi-vă că garnitura inelară este aşezată corect în canelură după rotire.
Garnitura inelară este lubrifiată şi nu ar trebui să necesite mai multă lubrifiere.
2. Când descărcarea pompei este într-o configuraţie orizontală, motorul trebuie să fie
reglat cu pene pentru a ridica partea frontală a pompei pentru a evita interferenţa.
INDICAŢIE Utilizaţi penele de transport din plastic (material de ambalare)
pentru a oferi o susţinere suplimentară sub picioarele motorului.
154
⑤ Pompă
⑥ Sită
⑦ Flux de admisie
⑧ Robinet de mare (supapă cu bilă) şi admi-
sie de tip scafă, prin carenă
8.3.1
Rotirea capului pompei (P030)
① Descărcare verticală
1. Amplasaţi motorul într-o poziţie verticală, sprijinindu-se pe capătul cu ventilator al
motorului.
2. Scoateţi cele opt şuruburi de la carcasa pompei.
3. Trageţi carcasa de pe adaptorul/bariera motorului.
4. Rotiţi carcasa cu 90 ° , aliniind orificiile pentru şuruburi de pe carcasă şi adaptorul/
bariera motorului.
5. Împingeţi în jos carcasa pentru a o aşeza pe adaptorul/bariera motorului.
6. Reinstalaţi şuruburile.
8.3.2
Rotirea capului pompei (alte modele)
Utilizaţi următoarele instrucţiuni pentru a roti capul pompei la modelele P045, P062,
P075, P100, P137, P150, P200.
② Descărcare orizontală
