EL
5. Πιέστε προς τα κάτω το περίβλημα για να εδράσει στον προσαρμογέα/
φράγμα του κινητήρα.
6. Επανατοποθετήστε τις βίδες.

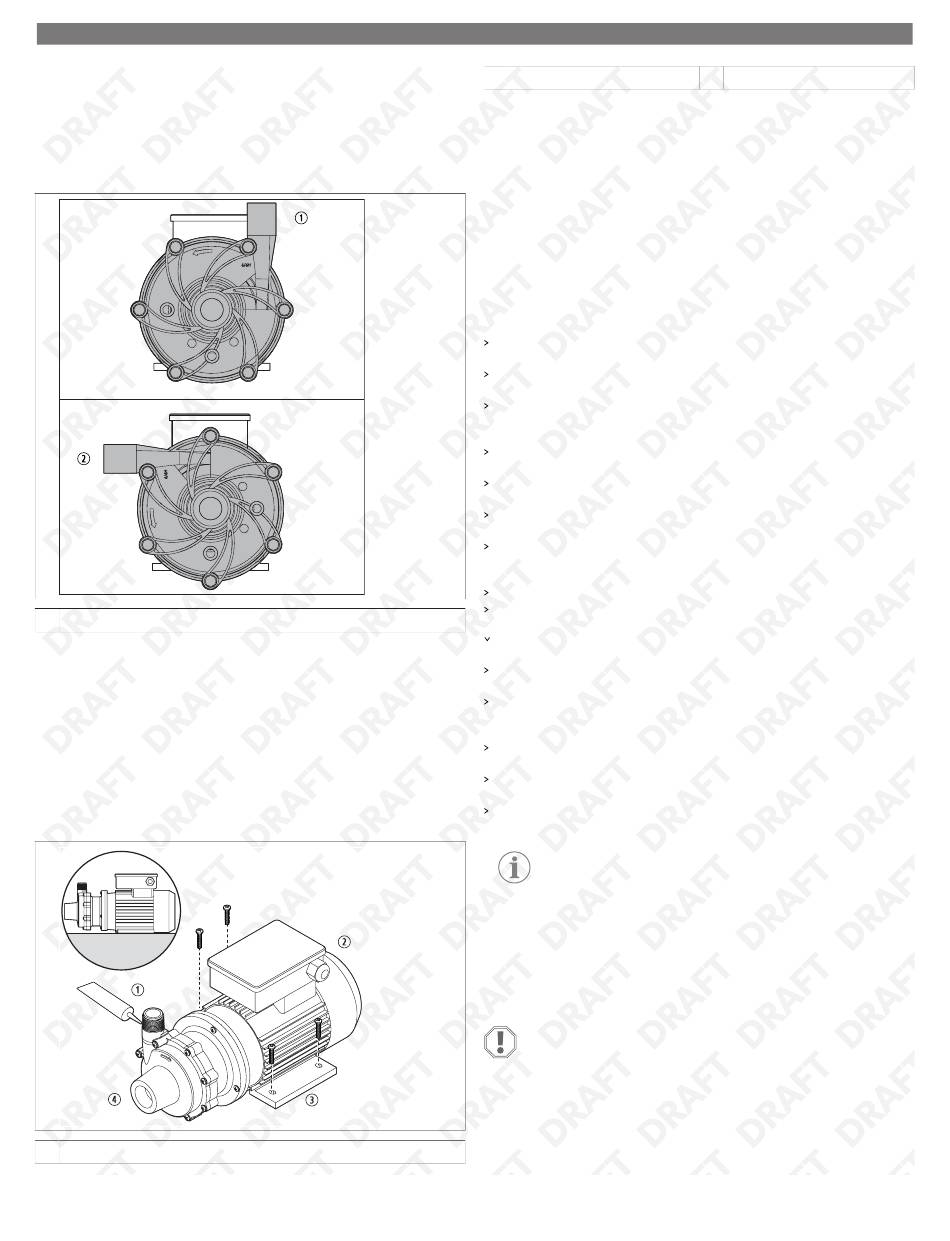

Περιστροφή της κεφαλής αντλίας (άλλα μοντέλα)
8.3.2
Χρησιμοποιήστε τις παρακάτω οδηγίες, για να περιστρέψετε την κεφαλή
αντλίας των μοντέλων P045, P062, P075, P100, P137, P150, P200.
① Κατακόρυφο στόμιο εκκένωσης
1. Αφαιρέστε τα τέσσερα μπουλόνια των δακτυλίων σύσφιξης, τις ροδέλες
ασφάλισης και τις επίπεδες ροδέλες.
2. Περιστρέψτε τον δακτύλιο σύσφιξης 90 ° , ευθυγραμμίζοντας τις οπές στον
δακτύλιο σύσφιξης και τον προσαρμογέα/φράγμα του κινητήρα.
3. Επανατοποθετήστε τα μπουλόνια των δακτυλίων σύσφιξης, τις ροδέλες
ασφάλισης και τις επίπεδες ροδέλες.
Τοποθέτηση της αντλίας
8.4
Τοποθετήστε με ασφάλεια την αντλία στην επιθυμητή θέση (εμφανίζεται η
P030):
① Στεγανωτική ουσία
180
② Οριζόντιο στόμιο εκκένωσης
③ Πέλμα
② Κινητήρας
1. Τοποθετήστε τον κινητήρα της αντλίας στην επιθυμητή θέση και σημαδέψτε
τη θέση των οπών στερέωσης.
2. Ανοίξτε οπές για τις βίδες στερέωσης.
3. Εάν η αντλία ήταν συσκευασμένη με πλαστικούς αποστάτες μεταφοράς,
τοποθετήστε τους αποστάτες κάτω από τα πέλματα του κινητήρα.
4. Σφίξτε τις βίδες, για να ασφαλίσετε την αντλία στη θέση της.
5. Χρησιμοποιήστε κατάλληλη στεγανωτική ουσία ή ταινία σωλήνων στα
σπειρώματα και σε άλλες συνδέσεις σωληνώσεων.
6. Σφίξτε όλες τις συνδέσεις, χρησιμοποιώντας τα κατάλληλα εργαλεία για τα
επιλεγμένα υλικά σωληνώσεων.
Σύνδεση της σωλήνωσης
8.5
Για να αποφύγετε την καταπόνηση του περιβλήματος της αντλίας,
παράσχετε στη σωλήνωση ανεξάρτητη στήριξη κοντά στην αντλία.
Για να αποφύγετε την είσοδο υπολειμμάτων στην αντλία μαζί με το υγρό,
χρησιμοποιήστε μια σίτα στον σωλήνα εισόδου.
Για να ελαχιστοποιήσετε την τριβή των σωλήνων, τοποθετήστε τη
σωλήνωση στην πλευρά αναρρόφησης της αντλίας σε ευθεία και σύντομη
διαμόρφωση.
Κρατήστε τις γωνίες και τις βαλβίδες τουλάχιστον δέκα διαμέτρους σωλήνων
μακρυά από την αναρρόφηση και την εκκένωση.
Εγκαταστήστε τη σωλήνωση αναρρόφησης οριζοντιωμένη ή κεκλιμένη
ελαφρώς προς τα πάνω προς την αντλία.
Για να αποφύγετε θύλακες αέρα, βεβαιωθείτε ότι η γραμμή αναρρόφησης
δεν έχει υψηλά σημεία.
Βεβαιωθείτε ότι η γραμμή αναρρόφησης είναι τουλάχιστον τόσο μεγάλη
όσο η θύρα εισόδου αναρρόφησης ή ένα μέγεθος σωλήνα μεγαλύτερο, ώστε
να μην επηρεάζει το NPSHa.
Μην μειώνετε το μέγεθος της γραμμής αναρρόφησης.
Βεβαιωθείτε ότι έχει τοποθετηθεί αντεπίστροφη βαλβίδα και βαλβίδα
ελέγχου (εάν χρησιμοποιείται) στη γραμμή εκκένωσης.
Η αντεπίστροφη βαλβίδα αποτρέπει τη ζημιά της αντλίας από υδραυλικό
πλήγμα, ενώ η βαλβίδα ελέγχου ρυθμίζει τη ροή.
Για να καταστήσετε την αντλία προσβάσιμη για συντήρηση, χρησιμοποιήστε
βαλβίδες απομόνωσης στις γραμμές αναρρόφησης και εκκένωσης.
Εάν προτιμάτε εύκαμπτο σωλήνα, χρησιμοποιήστε έναν ενισχυμένο
εύκαμπτο σωλήνα με ονομαστική τιμή για τη σωστή θερμοκρασία, πίεση και
χημική αντίσταση για το αντλούμενο υγρό.
Χρησιμοποιήστε κατάλληλη στεγανωτική ουσία ή ταινία σωλήνων στα
σπειρώματα και σε άλλες συνδέσεις σωληνώσεων.
Για να αποφύγετε τον περιορισμό της ροής αναρρόφησης, βεβαιωθείτε ότι η
βαλβίδα αναρρόφησης είναι εντελώς ανοιχτή.
Τοποθετήστε ένα σύστημα έκπλυσης στη σωλήνωση, ώστε η αντλία να
μπορεί να ξεπλυθεί πριν την αφαιρέσετε για σέρβις.
YΠOΔEIΞH Τα μοντέλα αντλιών P062, P075, P100, P137, P150
και P200 παρέχονται με πρόβλεψη για μια εγκατεστημένη από
τον πελάτη αποστράγγιση0,25 in (6,35 mm) στο περίβλημα
της πτερωτής. Για την καλύτερη απόδοση, βεβαιωθείτε ότι η
σωλήνωση της αντλίας έχει το κατάλληλο μέγεθος για το ρυθμό
παροχής.
Σύνδεση τάπας αποστράγγισης ή βαλβίδας
8.6
(προαιρετικά)
ΠΡOΣOXH! Κίνδυνος πρόκλησης ζημιάς
Μην σφίγγετε υπερβολικά την τάπα αποστράγγισης ή τη βαλβίδα
κατά την εγκατάσταση.
Μόνο στα P062, P075, P137, P150, P200: Μια τάπα αποστράγγισης ή μια βαλβίδα
εγκαθίσταται στο περίβλημα της πτερωτής για την αφαίρεση των υγρών πριν
από την εκτέλεση συντήρησης στην αντλία.
Για να συνδέσετε μια προαιρετική τάπα αποστράγγισης ή βαλβίδα:
1. Συσφίξτε το περίβλημα πτερωτής σε μια τράπεζα πρέσας τρυπανιού.
④ Κεφαλή αντλίας
