Magnetische aandrijving centrifugaalpomp
Beschikbare talen
Beschikbare talen
Ελέγξτε τον στεγανοποιητικό δακτύλιο για χημική διάβρωση, διόγκωση,
ευθρυπτότητα, κοψίματα ή άλλη ζημιά.
Αντικαταστήστε τον στεγανοποιητικό δακτύλιο, εάν έχει φθαρεί ή υποστεί
ζημιά.
Αντικαταστήστε τον φθαρμένο ή κατεστραμμένο δακτύλιο σύσφιξης.
Καθαρίστε τα επαναχρησιμοποιήσιμα εξαρτήματα χρησιμοποιώντας ένα
ήπιο καθαριστικό.
Αφαιρέστε τυχόν λειαντικά υλικά.
Αντικαταστήστε την αντλία, εάν ο άξονας κινητήρα στην τσιμούχα έχει
φθαρεί ή υποστεί ζημιά.
Ελέγξτε τα έδρανα του κινητήρα περιστρέφοντας χειροκίνητα τον κινητήρα.
Εάν η περιστροφή του άξονα δεν είναι ομαλή ή έχει ακτινικό/αξονικό τελικό
τζόγο, αντικαταστήστε την αντλία.
Ανοχή φθοράς δακτυλίου πτερωτής
10.4.1
1. Χρησιμοποιήστε το ακόλουθο διάγραμμα και τον πίνακα, για να
αποφασίσετε τη φθορά στον δακτύλιο πτερωτής.
Μοντέλο
• P030
• P045
• P062
• P075
• P100
• P137
• P150
P200
2. Εάν η μετρούμενη εσωτερική διάμετρος υπερβαίνει τη μέγιστη ανοχή,
αντικαταστήστε τον δακτύλιο.
Εγκατάσταση του κιτ αναλωσίμων της αντλίας
10.5
YΠOΔEIΞH Αυτό το κιτ είναι προαιρετικό και πωλείται ξεχωριστά.
1. Τοποθετήστε το συγκρότημα μετάδοσης κίνησης πτερωτής/εσωτερικού
μηχανισμού μετάδοσης κίνησης με την πτερωτή στραμμένη προς τα επάνω
σε μια πρέσα Arbor. Εάν είναι απαραίτητο, στηρίξτε το κάτω μέρος του
συγκροτήματος με τάκους, για να επιτρέψετε στον δακτύλιο να πέσει.
2. Εισαγάγετε έναν πλαστικό ή ξύλινο άξονα διαμέτρου 1 in (25,4 mm) μέσω της
πτερωτής και πιέστε τον δακτύλιο προς τα έξω.
3. Αφαιρέστε το συγκρότημα πτερωτής από την πρέσα Arbor.
4. Τοποθετήστε το συγκρότημα πτερωτής σε επίπεδη επιφάνεια με τον ωστικό
δακτύλιο πτερωτής προς τα κάτω.
5. Με την αυλακωτή όψη του ανταλλακτικού δακτυλίου στραμμένη
προς το πίσω μέρος του εσωτερικού μηχανισμού μετάδοσης κίνησης,
ευθυγραμμίστε την επίπεδη πλευρά του δακτυλίου με την επίπεδη πλευρά
του εσωτερικού μαγνήτη κίνησης.
6. Σπρώξτε απαλά τον δακτύλιο μέσα στον εσωτερικό μηχανισμό μετάδοσης
κίνησης, μέχρι να βγει ο δακτύλιος.
7. Επανασυναρμολογήστε την αντλία (βλ.
στη σελίδα 183).
Εσωτερική διάμετρος δακτυλίου
0,42 in (10,54 mm)
0,52 in (13,08 mm)
0,78 in (19,81 mm)
Επανασυναρμολόγηση της αντλίας
Τοποθέτηση ενός κιτ αντικατάστασης υγρού άκρου
10.6
αντλίας
YΠOΔEIΞH Αυτό το κιτ είναι προαιρετικό και πωλείται ξεχωριστά. Το
κιτ περιλαμβάνει την κεφαλή αντλίας που συνδέεται με τον κινητήρα.
Ακολουθήστε τις παρακάτω οδηγίες για να εγκαταστήσετε την αντικατάσταση
υγρού άκρου της αντλίας πριν επανασυναρμολογήσετε την αντλία:
1. Για μικρές αντλίες 2 hp (1,49 kW) ή λιγότερο, τοποθετήστε την αντλία
σε όρθια θέση στο άκρο του ανεμιστήρα του κινητήρα ή στερεώστε με
ασφάλεια τα πέλματα της αντλίας σε πάγκο εργασίας.
2. Για μεγαλύτερες αντλίες με 3 hp (2,24 kW) ή περισσότερο, τοποθετήστε την
αντλία και τον κινητήρα με ασφάλεια στο δάπεδο με την κεφαλή της αντλίας
στραμμένη προς τα επάνω.
3. Αφαιρέστε τις βίδες ή τα μπουλόνια και τις ροδέλες ασφάλισης (εάν
υπάρχουν), ασφαλίζοντας την κεφαλή της αντλίας στους τοποθετημένους
συνδετήρες κινητήρα.
4. Κρατήστε σταθερά την κεφαλή της αντλίας (ή την πλευρά που δεν είναι
σφιγμένη) και τραβήξτε την ευθεία προς τα έξω για να αποσυμπλέξετε την
κεφαλή αντλίας και τον κινητήρα.
5. Ευθυγραμμίστε τις οπές του συγκροτήματος υγρού άκρου της αντλίας
αντικατάστασης με τις οπές του προσαρμογέα κινητήρα.
6. Τοποθετήστε τις βίδες ή τα μπουλόνια και τις ροδέλες ασφάλισης (εάν
υπάρχουν).
7. Με βάση το μοντέλο της αντλίας, ανατρέξτε στις εικόνες στην ενότητα
Επανασυναρμολόγηση της
αντλίας.

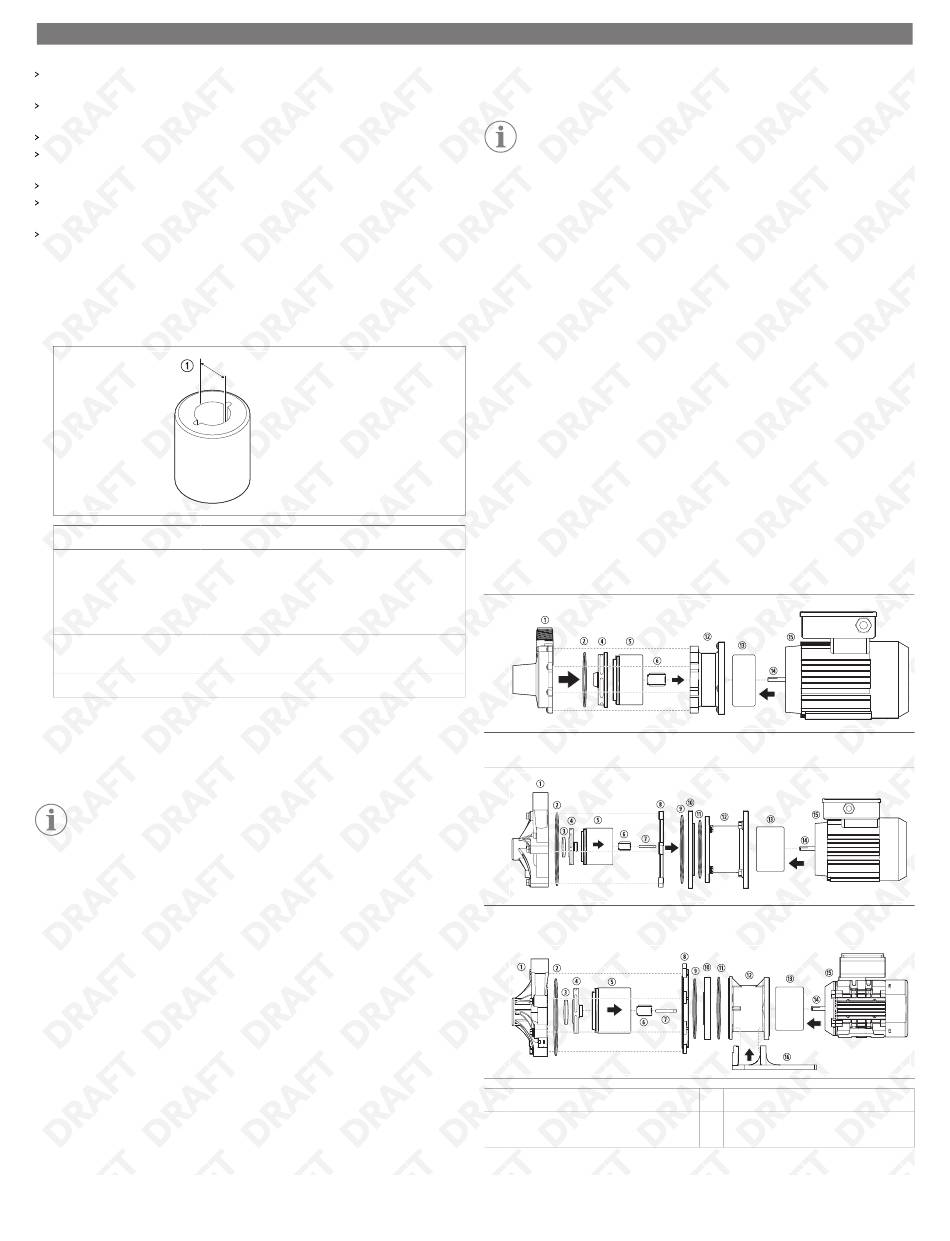

Επανασυναρμολόγηση της αντλίας
10.7
Επανασυναρμολόγηση της P030
Επανασυναρμολόγηση των P045, P062, P075, P100
Επανασυναρμολόγηση των P137, P150, P200
① Περίβλημα αντλίας
② Στεγανοποιητικός δακτύλιος περι-
βλήματος
⑨ Φράγμα κινητήρα
⑩ Δακτύλιος σύσφιξης (δεν περιλαμβά-
νεται στο P200)
