Magnetische aandrijving centrifugaalpomp
Beschikbare talen
Beschikbare talen

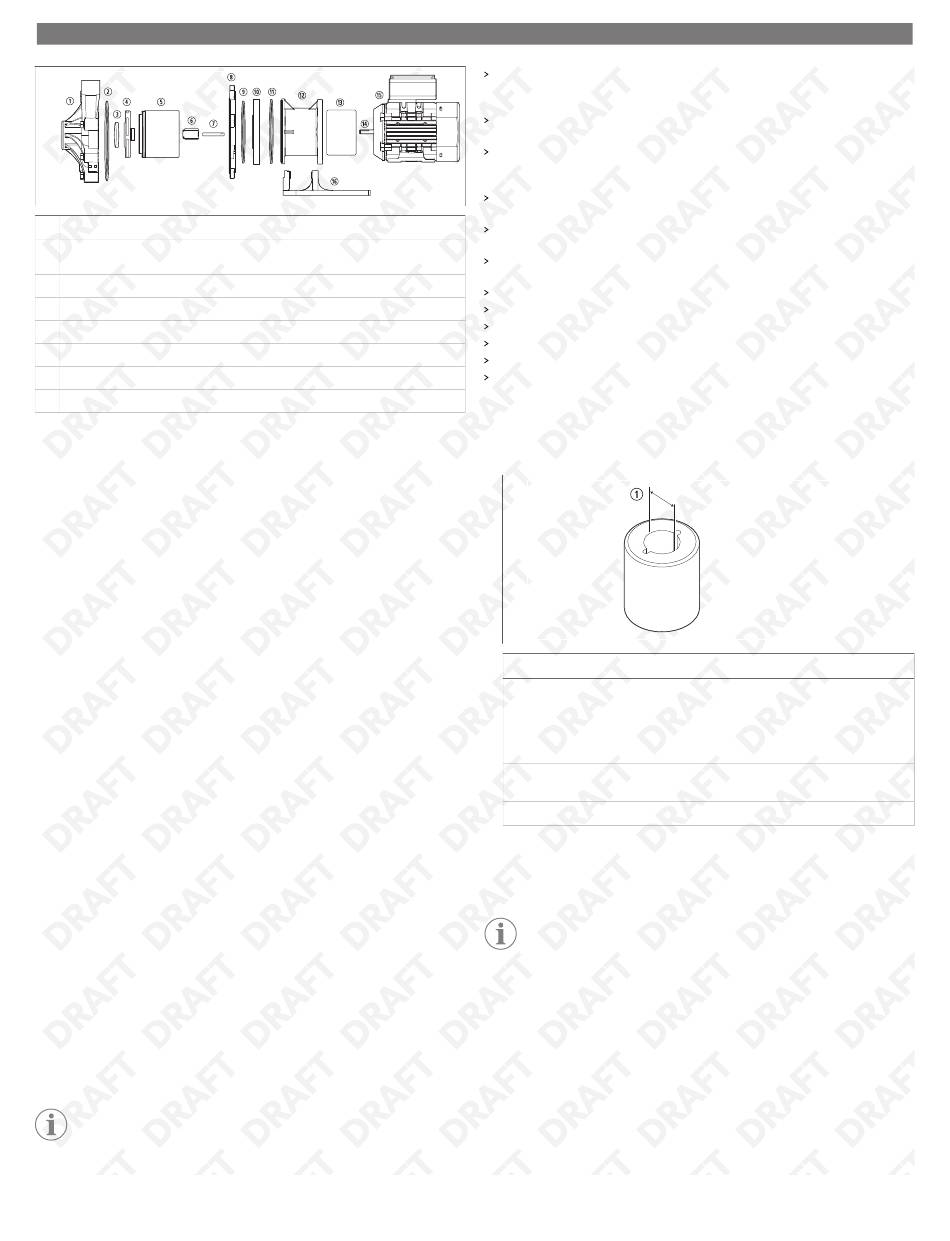

① Szivattyúház
② Ház O-gyűrűje
③ Járókerék nyomógyűrűje
④ Járókerékegység
⑤ Járókerék hajtásegysége
⑥ Járókerékpersely
⑦ Járókeréktengely
⑧ Motorvédő
1. Kapcsolja ki a szivattyút. Válassza le a motor tápellátását.
2. Öblítse át a szivattyút. Ezután engedje le az összes folyadékot (lásd
átöblítése és leürítése
című fejezetet).
3. 2 hp (1,49 kW) vagy kisebb teljesítményű szivattyúk esetén helyezze a szivattyút és a
motort függőleges helyzetbe a motor ventilátor felőli végére, vagy rögzítse a lábat
biztonságosan egy munkapadra.
4. 3 hp (2,24 kW) vagy nagyobb teljesítményű szivattyúk esetén helyezze a szivattyút
biztonságosan a padlóra úgy, hogy a szivattyúfej felfelé nézzen.
5. Távolítsa el a szivattyúfejet a motoradapterhez/motorvédőhöz rögzítő csavarokat és
a biztosító alátéteket (ha vannak). Használjon megfelelő szerszámokat a beszerelt
kötőelemekhez.
A P030 szivattyú motoradaptere tartalmazza a motorvédőt, míg más modelleknél a
motorvédő és a motoradapter külön alkatrész.
6. A szivattyú méretétől és súlyától függően fogja meg erősen a szivattyúfejet vagy a
motort, és egyenesen húzza szét a szivattyúfejet és a motort a különválasztásukhoz.
7. Ha a szivattyúfej rendelkezik az opcionális O-gyűrűs tömítéssel, az O-gyűrű maradjon
a motoradapteren.
8. Helyezze a szivattyúfejet munkapadra úgy, hogy a ház felfelé nézzen.
9. Távolítsa el a szivattyúház külső részén található csavarokat.
A ház kötőelemeinek száma a szivattyú típusától függ.
10. Fogja meg erősen a szivattyúházat, és egyenesen felfelé húzva távolítsa el a
szivattyúfejről.
11. Távolítsa el a járókerék nyomógyűrűjét, a járókerékegységet, a járókerék
hajtásegységét, majd a járókerékperselyt.
12. Távolítsa el a járókeréktengelyt.
A P030 szivattyún a járókeréktengely a motoradapterhez van rögzítve. Minden más
modell esetében a járókeréktengely a motorvédőhöz van rögzítve.
13. Távolítsa el a motorvédőt és a motorvédő O-gyűrűjét (ha van) a motoradapterről.
14. Csak a P045, P062, P075, P100, P137, P150, P200 esetében: Szükség esetén
óvatosan kocogtassa meg a motorvédő hátoldalát egy puhafa vagy műanyag rúddal,
hogy lejöjjön.
15. Csak a P045, P062, P075, P100, P137, P150, P200 esetében: Távolítsa el a
rögzítőgyűrűt és a rögzítőgyűrű O-gyűrűjét a motoradapterről.
16. Az eltávolítás előtt húzza meg az anyákat, hogy ne essenek ki a csavarok hátrafelé a
szivattyúfejből.
10.4
A szivattyú alkatrészeinek ellenőrzése
MEGJEGYZÉS Szükség esetén forduljon a Dometic ügyfélszolgálatához a
szivattyúfelújító-készlet vagy a szivattyú nedves végi cserekészlete kapcsán.
⑨ Motorvédő
⑩ Rögzítőgyűrű (a P200 esetében nem
⑪ Rögzítőgyűrű O-gyűrűje
tartozék)
⑫ Motoradapter
⑬ Külső hajtómágnes
⑭ Motortengely
⑮ Motor
⑯ Láb (a P200 esetében nem tartozék)
A szivattyú
Vizsgálja meg a szivattyúházat kopás vagy sérülés jeleit keresve. Keressen
dörzsölődésre, a nyomógyűrű repedezésére vagy az első tengelytámasz sérülésre
utaló jeleket.
Ellenőrizze a járókerék, a hajtás, a nyomógyűrű, a persely, valamint a járókerék és a
szivattyúfej közötti futófelület kopását.
Cserélje ki a perselyt, ha a méretei meghaladják a kopás miatti maximális
átmérőhatárt. Az elfogadható méretek kapcsán lásd
című fejezetet.
Ellenőrizze a motorvédő belső és külső felületét kopás vagy dörzsölődés
szempontjából.
Ellenőrizze a külső hajtást kidörzsölődés, sérülés, korrózió és annak kapcsán, hogy
nem lazultak-e meg a mágnesek.
Ellenőrizze az O-gyűrűt, hogy nem látható-e rajta vegyi anyag okozta károsodás,
kidudorodás, töredezés, vágás vagy egyéb sérülés.
Cserélje ki az O-gyűrűt, ha az kopott vagy sérült.
Cserélje ki a kopott vagy sérült rögzítőgyűrűt.
Tisztítsa meg az újrafelhasználható alkatrészeket enyhe tisztítószerrel.
Távolítson el minden dörzsölő hatású anyagot.
Cserélje ki a szivattyút, ha a tömítésnél a motor tengelye kopott vagy sérült.
Ellenőrizze a motor csapágyait a motor kézi forgatásával. Ha a tengely forgása nem
egyenletes, esetleg radiális/axiális holtjáték észlelhető a tengelyén, cserélje ki a
szivattyút.
10.4.1
A járókerékpersely kopási tűrése
1. A járókerékpersely kopását az alábbi ábra és táblázat segítségével határozhatja meg.
Modell
• P030
• P045
• P062
• P075
• P100
• P137
• P150
P200
2. Ha a mért belső átmérő meghaladja a tűréshatárt, cserélje ki a perselyt.
10.5
A szivattyúfelújító-készlet beszerelése
MEGJEGYZÉS Ez a készlet opcionális, és külön kapható.
1. Helyezze a járókerék/belső meghajtás egységet egy karos présbe úgy, hogy a
járókerék felfelé nézzen. Szükség esetén támassza meg a szerelvény alját blokkokkal,
hogy a persely kitolódhasson.
2. Tegyen be egy 1 in (25,4 mm) átmérőjű műanyag vagy fa szárat a járókerékbe, és
préselje ki a perselyt.
3. Vegye ki a járókerékegységet a karos présből.
4. Helyezze a járókerékegységet sík felületre úgy, hogy a járókerék-nyomógyűrű lefelé
nézzen.
5. Igazítsa az új persely lapos részét a belső hajtómágnes lapjához úgy, hogy a persely
hornyolt felülete a belső hajtás hátulja felé nézzen.
6. Óvatosan nyomja be a perselyt a belső hajtásba, amíg a persely alja fel nem ül.
HU
A járókerékpersely kopási tűrése
A persely belső átmérője
0,42 in (10,54 mm)
0,52 in (13,08 mm)
0,78 in (19,81 mm)
