Magnetische aandrijving centrifugaalpomp
Beschikbare talen
Beschikbare talen
① Függőleges nyomócsonk
1. Távolítsa el a rögzítőgyűrű négy csavarját, a biztosító alátéteket és a lapos alátéteket.
2. Forgassa el a rögzítőgyűrűt 90 ° -kal, összeigazítva a rögzítőgyűrű és a
motoradapter/motorvédő furatait.
3. Szerelje vissza a rögzítőgyűrű négy csavarját, a biztosító alátéteket és a lapos
alátéteket.
8.4
A szivattyú felszerelése

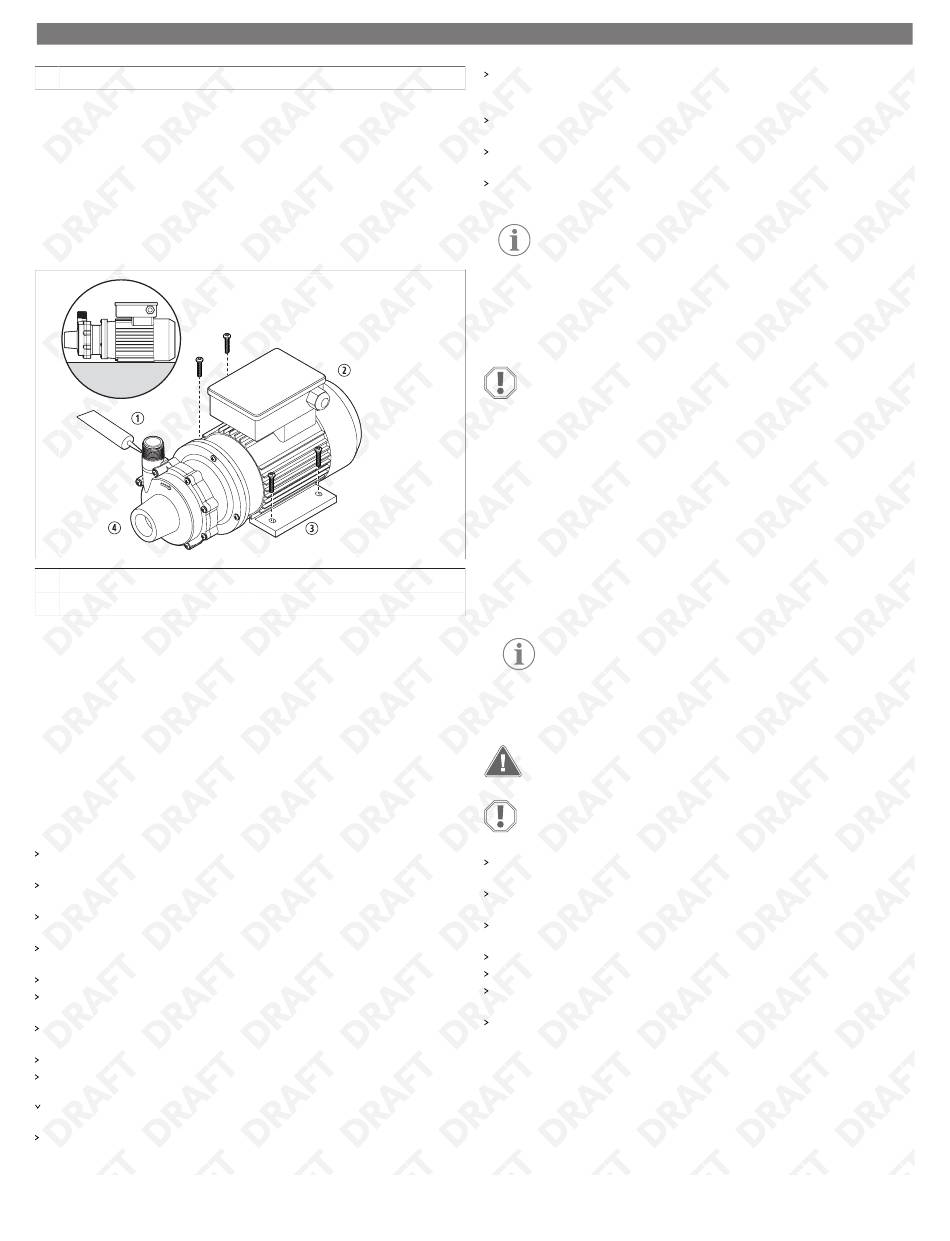

Rögzítse biztonságosan a szivattyút a kívánt helyre (az ábrán a P030 látható):
① Tömítőmassza
② Motor
1. Helyezze a szivattyúmotort a kívánt helyre, és jelölje meg a rögzítőfuratok helyzetét.
2. Készítse el a rögzítőcsavarok furatait.
3. Ha a szivattyúhoz műanyag alátétek is tartoznak, helyezze az alátéteket a motor lábai
alá.
4. Húzza meg a csavarokat, hogy a szivattyú biztonságosan álljon a helyén.
5. Használjon megfelelő csőtömítőanyagot vagy ragasztószalagot a meneteken és más
csőcsatlakozásokon.
6. Húzza meg az összes csatlakozót a kiválasztott csővezetékekhez megfelelő
szerszámokkal.
8.5
A csövek csatlakoztatása
A szivattyúház megterhelésének elkerülése érdekében a csővezetékeket a szivattyú
közelében külön is meg kell támasztani.
Használjon durvaszűrőt a szívócsőben annak elkerülése érdekében, hogy a
folyadékkal együtt szennyeződések kerüljenek a szivattyúba.
A csősúrlódás minimalizálása érdekében egyenes és rövid konfigurációban helyezze
el a szivattyú szívóoldalánál levő csővezetéket.
A kanyarok és a szelepek legalább tíz csőátmérőnyire legyenek a szívó- és a
nyomóoldali csonktól.
A szívócső legyen vízszintes, vagy enyhén emelkedjen a szivattyú felé.
A légzárványok elkerülése érdekében gondoskodjon róla, hogy a szívóvezetéknek ne
legyenek magas pontjai.
A szívóvezeték átmérője legyen legalább akkora, mint a szívónyílásé, vagy egy
csőmérettel nagyobb, hogy az ne befolyásolja az NPSHa-értéket.
Ne csökkentse a szívóvezeték méretét.
Gondoskodjon visszacsapószelep és szabályozószelep (adott esetben)
beszereléséről a nyomócsőbe.
A visszacsapószelep segít megakadályozni, hogy a szivattyú vízütéstől megsérüljön,
míg a szabályozószeleppel szabályozható a térfogatáram.
Használjon elválasztó szelepet a szívó- és nyomóvezetékeken, hogy a szivattyú
karbantartás céljából hozzáférhető legyen.
② Vízszintes nyomócsonk
③ Lábazat
④ Szivattyúfej
Ha hajlékony tömlőt szeretne használni, használjon megerősített tömlőt, amely
a szivattyúzandó folyadéknak megfelelő hőmérsékletre, nyomásra és kémiai
összetételre van méretezve.
Használjon megfelelő csőtömítőanyagot vagy ragasztószalagot a meneteken és más
csőcsatlakozásokon.
A szívóáramlás korlátozásának elkerülése érdekében a szívószelep legyen teljesen
nyitva.
Építsen be öblítőrendszert a csővezetékbe, hogy a szivattyú átöblíthető legyen,
mielőtt azt szervizelés céljából eltávolítaná.
MEGJEGYZÉS A P062, P075, P100, P137, P150 és P200 szivattyúk
rendelkeznek előkészítéssel a járókerékházba az ügyfél által beszerelhető,
0,25 in (6,35 mm) méretű leeresztő beépítéséhez. A legjobb teljesítmény
érdekében ügyeljen arra, hogy a szivattyú csővezetékei a térfogatáramnak
megfelelő méretűek legyenek.
8.6
Leeresztőcsavar vagy -szelep csatlakoztatása (opcionális)
FIGYELEM! Károsodás veszélye
Ne húzza túl a leeresztőcsavart vagy -szelepet a beszerelés során.
Csak a P062, P075, P137, P150 és P200 esetében: A járókerékházba egy
leeresztőcsavar vagy -szelep van beszerelve, amely lehetővé teszi a folyadékok
eltávolítását a szivattyú karbantartása előtt.
Opcionális leeresztőcsavar vagy -szelep beszerelése:
1. Rögzítse a járókerékházat gépsatuba.
2. Használjon 0,44 in (11,10 mm) méretű fúrót, és használja az öntvény vastagított részét
vezetőként.
3. Fúrja át teljesen az öntvény vastagított részét a járókerékház belsejéig.
4. Használjon 0,25 in (6,35 mm) méretű NPT menetfúrót.
5. Készítsen menetet az öntvény vastagított részében elkészített furatba a megfelelő
mélységig.
MEGJEGYZÉS Ne vezesse túl mélyre a menetfúrót.
8.7
Elektromos bekötés
FIGYELMEZTETÉS! Áramütés miatti veszély
A beépítést csak képzett villanyszerelő végezheti el.
FIGYELEM! Károsodás veszélye
A megfelelő elektromos bekötést lásd a szivattyú kapcsolási rajzában.
A tápvezetékhez való csatlakoztatás előtt ellenőrizze a típuscímkét a feszültség és a
forgásirány tekintetében, és biztosítsa a megfelelő földelést.
Győződjön meg arról, hogy a szivattyú feszültsége, frekvenciája és fázisszáma
illeszkedik a rendszer áramforrásához.
Ne használja és ne szerelje be a szivattyút, ha a típuscímkéről leolvasható feszültség,
frekvencia, fázisszám és áramfelvétel eltér a tápáramkörétől.
A motor védelme érdekében használjon áramköri megszakítót.
A háromfázisú motor védelmére használjon fázishiba-védelmi eszközt.
Kettős feszültségű szivattyú esetében állítsa be a szivattyút az alkalmazáshoz
megfelelő feszültségre.
Ügyeljen rá, hogy a teljesítményfigyelők vagy a változtatható frekvenciájú meghajtók
megfelelően, a gyártó utasításainak megfelelően legyenek beszerelve.
