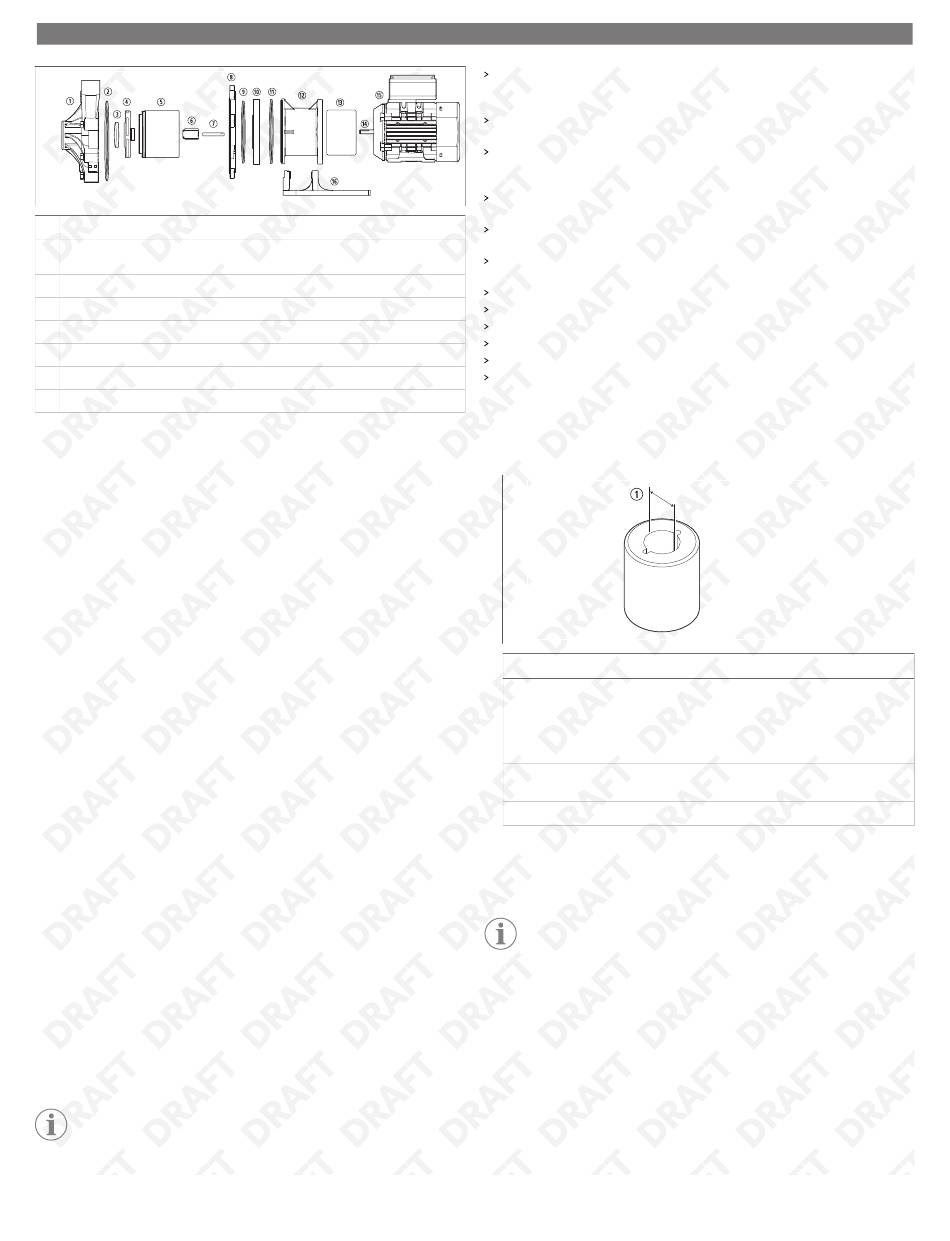

① Kryt čerpadla
② O-krúžok krytu
③ Ťahový krúžok obežného kolesa
④ Zostava obežného kolesa
⑤ Zostava pohonu obežného kolesa
⑥ Puzdro obežného kolesa
⑦ Hriadeľ obežného kolesa
⑧ Bariéra motora
1. Vypnite čerpadlo. Odpojte motor od zdroja napájania.
2. Prepláchnite čerpadlo. Potom vypustite všetku kvapalinu (pozrite si kapitolu
Preplachovanie a vypúšťanie
čerpadla).
3. V prípade malých čerpadiel (2 hp (1,49 kW) alebo menej) umiestnite čerpadlo a
motor do zvislej polohy na koniec ventilátora motora alebo nohu pevne upnite k
pracovnému stolu.
4. V prípade väčších čerpadiel (3 hp (2,24 kW) alebo viac) umiestnite čerpadlo
bezpečne na podlahu hlavou čerpadla smerom nahor.
5. Odstráňte skrutky a poistné podložky (ak sú prítomné) upevňujúce hlavu čerpadla k
adaptéru motora/bariére. Použite vhodné nástroje pre namontované upevňovacie
prvky.
Adaptér motora čerpadla P030 obsahuje bariéru, zatiaľ čo ostatné modely majú
samostatnú zábranu motora a adaptér motora.
6. V závislosti od veľkosti a hmotnosti modelu pevne uchopte buď hlavu čerpadla,
alebo motor a potiahnutím priamo von odpojte hlavu čerpadla a motor.
7. Ak má hlava čerpadla voliteľné O-krúžkové tesnenie, uistite sa, že O-krúžok zostal na
adaptéri motora.
8. Hlavu čerpadla umiestnite na pracovný stôl krytom nahor.
9. Odstráňte skrutky na vonkajšej strane telesa čerpadla.
Počet upevňovacích prvkov krytu závisí od modelu čerpadla.
10. Pevne držte puzdro čerpadla a ťahaním priamo nahor ho vyberte z hlavy čerpadla.
11. Odstráňte axiálny krúžok obežného kolesa, zostavu obežného kolesa, zostavu
pohonu obežného kolesa a potom puzdro obežného kolesa.
12. Odstráňte hriadeľ obežného kolesa.
Na čerpadle P030 je hriadeľ obežného kolesa pripojený k adaptéru motora. Pri
všetkých ostatných modeloch je hriadeľ obežného kolesa pripojený k bariére
motora.
13. Odstráňte bariéru motora a O-krúžok bariéry (ak je prítomný) z adaptéra motora.
14. Iba modely P045, P062, P075, P100, P137, P150, P200 : V prípade potreby jemne
poklepte na zadnú stranu motorovej bariéry mäkkou drevenou alebo plastovou
tyčou, aby sa uvoľnila.
15. Iba modely P045, P062, P075, P100, P137, P150, P200 : Z adaptéra motora
odstráňte upínací krúžok a upínací O-krúžok.
16. Pred demontážou utiahnite matice, aby ste zabezpečili, že sa nevysunie z hlavy
čerpadla.
10.4
Kontrola komponentov čerpadla
POZNÁMKA V prípade potreby sa obráťte na zákaznícku podporu
spoločnosti Dometic, aby vám poskytla súpravu na použitie pri opotrebovaní
čerpadla alebo súpravu na výmenu mokrého konca čerpadla.
⑨ Bariéra motora
⑩ Upínací krúžok (nie je súčasťou modelu
⑪ Upínací O-krúžok
P200)
⑫ Adaptér motora
⑬ Vonkajší magnet pohonu
⑭ Hriadeľ motora
⑮ Motor
⑯ Noha (nie je súčasťou modelu P200
Skontrolujte, či puzdro čerpadla nevykazuje známky opotrebovania alebo
poškodenia. Hľadajte známky trenia, praskliny na prítlačnom krúžku alebo
poškodenie prednej podpery hriadeľa.
Skontrolujte opotrebovanie obežného kolesa, pohonu, axiálneho krúžku, puzdra a
jazdnej plochy medzi obežným kolesom a hlavou čerpadla.
Vymeňte puzdro, ak jeho rozmery presahujú maximálny limit priemeru v dôsledku
opotrebovania. Prípustné rozmery nájdete v kapitole
puzdra obežného
kolesa.
Skontrolujte vnútornú a vonkajšiu stranu bariéry motora, či nie je opotrebovaná alebo
či nemá známky trenia.
Skontrolujte vonkajší pohon, či nie je odretý, poškodený, skorodovaný alebo či sa
neuvoľnili magnety.
Skontrolujte, či O-krúžok nie je napadnutý chemikáliami, napučaný, krehký, prerezaný
alebo inak poškodený.
Ak je O-krúžok opotrebovaný alebo poškodený, vymeňte ho.
Vymeňte opotrebovaný alebo poškodený upínací krúžok.
Opakovane použiteľné diely čistite jemným čistiacim prostriedkom.
Odstráňte všetok abrazívny materiál.
Vymeňte čerpadlo, ak je hriadeľ motora pri tesnení opotrebovaný alebo poškodený.
Skontrolujte ložiská motora ručným otáčaním motora. Ak otáčanie hriadeľa nie je
plynulé alebo má radiálnu/osovú koncovú vôľu, čerpadlo vymeňte.
10.4.1
Tolerancia opotrebovania puzdra obežného kolesa
1. Pri rozhodovaní o opotrebovaní puzdra obežného kolesa použite nasledujúci
diagram a tabuľku.
Model
• P030
• P045
• P062
• P075
• P100
• P137
• P150
P200
2. Ak nameraný vnútorný priemer prekračuje maximálnu toleranciu, puzdro vymeňte.
10.5
Montáž súpravy na použitie pri opotrebovaní čerpadla
POZNÁMKA Táto súprava je voliteľná a predáva sa samostatne.
1. Umiestnite zostavu obežného kolesa/vnútorného pohonu s obežným kolesom
smerom nahor do lisu. V prípade potreby podoprite spodnú časť zostavy blokmi,
aby puzdro mohlo vypadnúť.
2. Vložte plastový alebo drevený hriadeľ s priemerom 1 in (25,4 mm) cez obežné
koleso a vytlačte puzdro.
3. Vyberte zostavu obežného kolesa z lisu.
4. Umiestnite zostavu obežného kolesa na rovný povrch s prítlačným krúžkom
obežného kolesa smerom nadol.
5. S drážkovanou plochou náhradného puzdra smerujúcou k zadnej časti vnútorného
pohonu zarovnajte plochý povrch v puzdre s plochým povrchom v magnete
vnútorného pohonu.
SK
Tolerancia opotrebovania
Vnútorný priemer puzdra
0,42 in (10,54 mm)
0,52 in (13,08 mm)
0,78 in (19,81 mm)
