DA
5. Fjern skruerne eller boltene og låseskiverne (hvis de findes), der fastgør
pumpehovedet på motoradapteren/-afskærmningen. Brug passende værktøjer til
de installerede fastgørelsesanordninger.
Pumpemotoradapteren P030 indeholder afskærmningen, mens andre modeller har
en separat motorafskærmning og motoradapter.
6. Hold enten pumpehovedet eller motoren fast, afhængigt af modellens størrelse og
vægt, og træk lige ud for at adskille pumpehovedet og motoren.
7. Hvis pumpehovedet har den ekstra O-ringstætning, skal du sørge for, at O-ringen
forbliver på motoradapteren.
8. Placér pumpehovedet på et arbejdsbord, så huset vender opad.
9. Fjern skruerne eller boltene på ydersiden af pumpehuset.
Antallet af husets fastgørelsesanordninger afhænger af pumpemodellen.
10. Hold pumpehuset fast, og træk lige op for at erne det fra pumpehovedet.
11. Fjern skovlhjulets akselring, skovlhjulsenheden, skovlhjulets drevenhed og dereer
skovlhjulsbøsningen.
12. Fjern skovlhjulsakslen.
På pumpen P030 er skovlhjulsakslen fastgjort på motoradapteren. På alle andre
modeller er skovlhjulsakslen fastgjort på motorafskærmningen.
13. Fjern motorafskærmningen og afskærmningens O-ring (hvis den findes) fra
motoradapteren.
14. Kun P045, P062, P075, P100, P137, P150, P200: Bank om nødvendigt på bagsiden
af motorafskærmningen med en blød stang af træ eller plastik for at løsne den.
15. Kun P045, P062, P075, P100, P137, P150, P200: Fjern klemringen og klemmens O-
ring fra motoradapteren.
16. Spænd møtrikkerne, før den afmonteres, for at sikre, at den ikke falder tilbage og ud
af pumpehovedet.
10.4
Inspektion af pumpekomponenterne
BEMÆRK Kontakt om nødvendigt Dometics kundeservice for et
pumpeslitagesæt eller udskiningssæt til pumpens vådende.
Kontrollér pumpehuset for tegn på slitage eller beskadigelse. Se eer tegn på friktion
og revner på aksialringen eller beskadigelse på forakslens støtte.
Kontrollér skovlhjulet, drevet, aksialringen, bøsningen og løbefladen mellem
skovlhjulet og pumpehovedet for slitage.
Udski bøsningen, hvis dens dimensioner overskrider den maksimale
diametergrænse på grund af slitage. Se kapitlet
for acceptable dimensioner.
Kontrollér indersiden og ydersiden på motorafskærmningen for slitage eller tegn på
friktion.
Kontrollér det udvendige drev for friktion, beskadigelse, korrosion eller løse
magneter.
Kontrollér O-ringen for kemiske angreb, udbuling, sprødhed, snit eller anden
beskadigelse.
Udski O-ringen, hvis den er slidt eller beskadiget.
Udski den slidte eller beskadigede klemring.
Rengør de genanvendelige dele med et mildt rengøringsmiddel.
Fjern alt slibende materiale.
Udski pumpen, hvis motorakslen er slidt eller beskadiget på tætningen.
Kontrollér motorlejerne ved at dreje motoren manuelt. Udski pumpen, hvis
akselrotationen ikke er glat, eller hvis akslen har radialt/aksialt endespil.
10.4.1

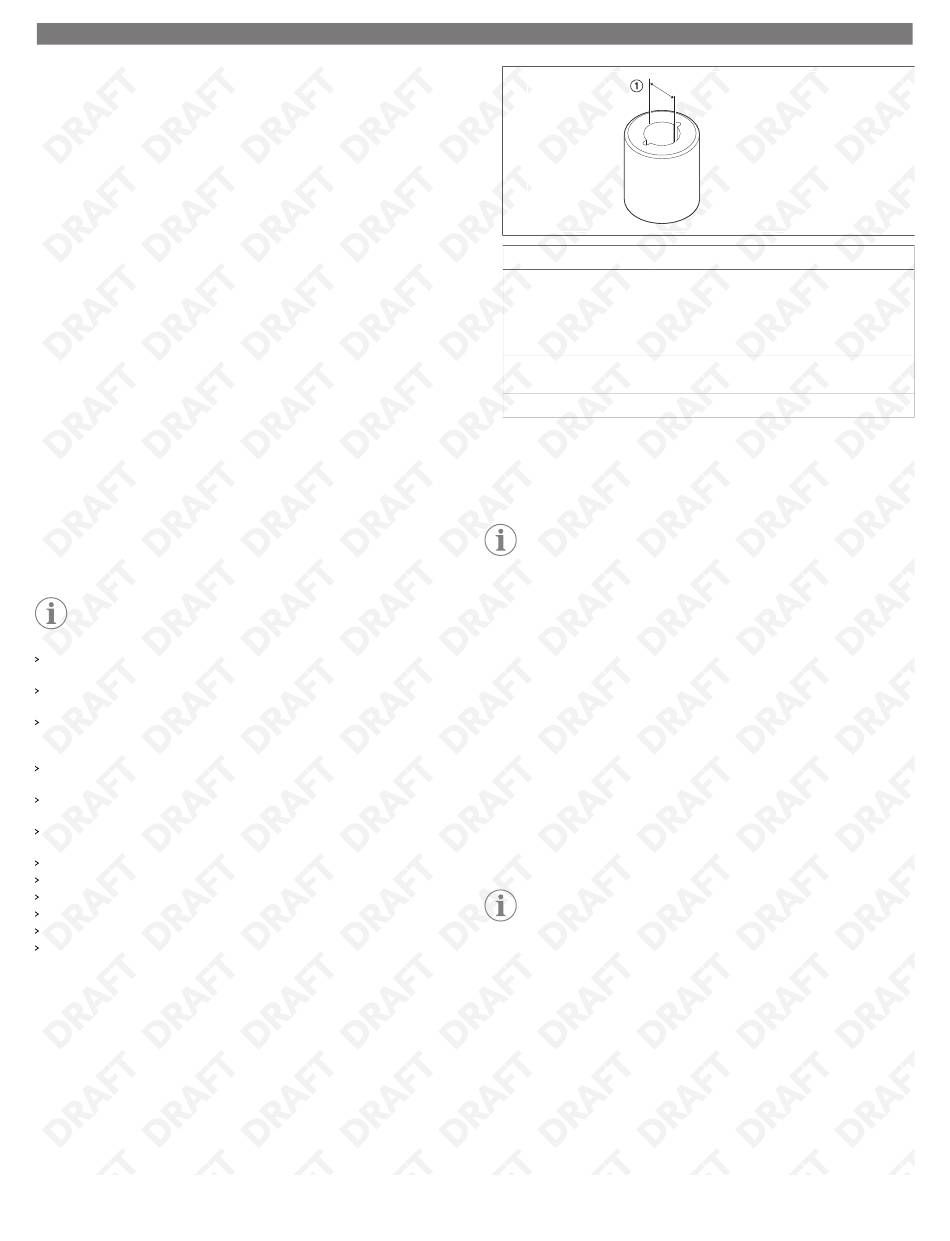

Slidtolerance for skovlhjulsbøsning
1. Brug følgende diagram og tabel til at bestemme sliddet på skovlhjulsbøsningen.
68
Slidtolerance for skovlhjulsbøsning
Model
• P030
• P045
• P062
• P075
• P100
• P137
• P150
P200
2. Udski bøsningen, hvis den målte indvendige diameter overskrider den maksimale
tolerance.
10.5
Installation af pumpeslitagesættet
BEMÆRK Dette sæt er en option og sælges separat.
1. Placér skovlhjulet/den indvendige drevenhed, så skovlhjulet vender opad i
en dornpresse. Understøt om nødvendigt bunden af enheden med blokke, så
bøsningen kan falde ud.
2. Sæt en stang af plastik eller træ med en diameter på 1 in (25,4 mm) gennem
skovlhjulet, og tryk bøsningen ud.
3. Fjern skovlhjulsenheden fra dornpressen.
4. Placér skovlhjulsenheden på en flad overflade, så skovlhjulets aksialring vender
nedad.
5. Placér udskiningsbøsningens forside med kærv, så den vender mod bagsiden af
det indvendige drev, og justér den flade side i bøsningen i forhold til den flade side i
den indvendige drevmagnet.
6. Skub forsigtigt bøsningen ind i det indvendige drev, indtil bøsningen kommer ud i
bunden.
7. Genmontering af pumpen
(seGenmontering af pumpen
10.6
Installation af et udskiftningssæt til pumpens vådende
BEMÆRK Dette sæt er en option og sælges separat. Sættet indeholder
pumpehovedet, som fastgøres på motoren.
Følg anvisningerne nedenfor for at udskiningssættet til pumpens vådende, før pumpen
monteres igen:
1. Ved små pumper med 2 hp (1,49 kW) eller mindre skal pumpen placeres i oprejst
position på motorens ventilatorende, eller pumpefoden skal fastgøres sikkert på et
arbejdsbord.
2. Ved større pumper med 3 hp (2,24 kW) eller mere skal pumpen og motoren
placeres sikkert på gulvet, så pumpehovedet vender opad.
3. Fjern skruerne eller boltene og låseskiverne (hvis de findes), som fastgør
pumpehovedet på de monterede motorbeslag.
4. Hold pumpehovedet fast (eller siden, som ikke er spændt fast), og træk lige ud for af
adskille pumpehovedet og motoren.
5. Tilpas hullerne på udskiningsenheden til pumpens vådende til hullerne på
motoradapteren.
Indvendig bøsningsdiameter
0,42 in (10,54 mm)
0,52 in (13,08 mm)
0,78 in (19,81 mm)
på side 69).
