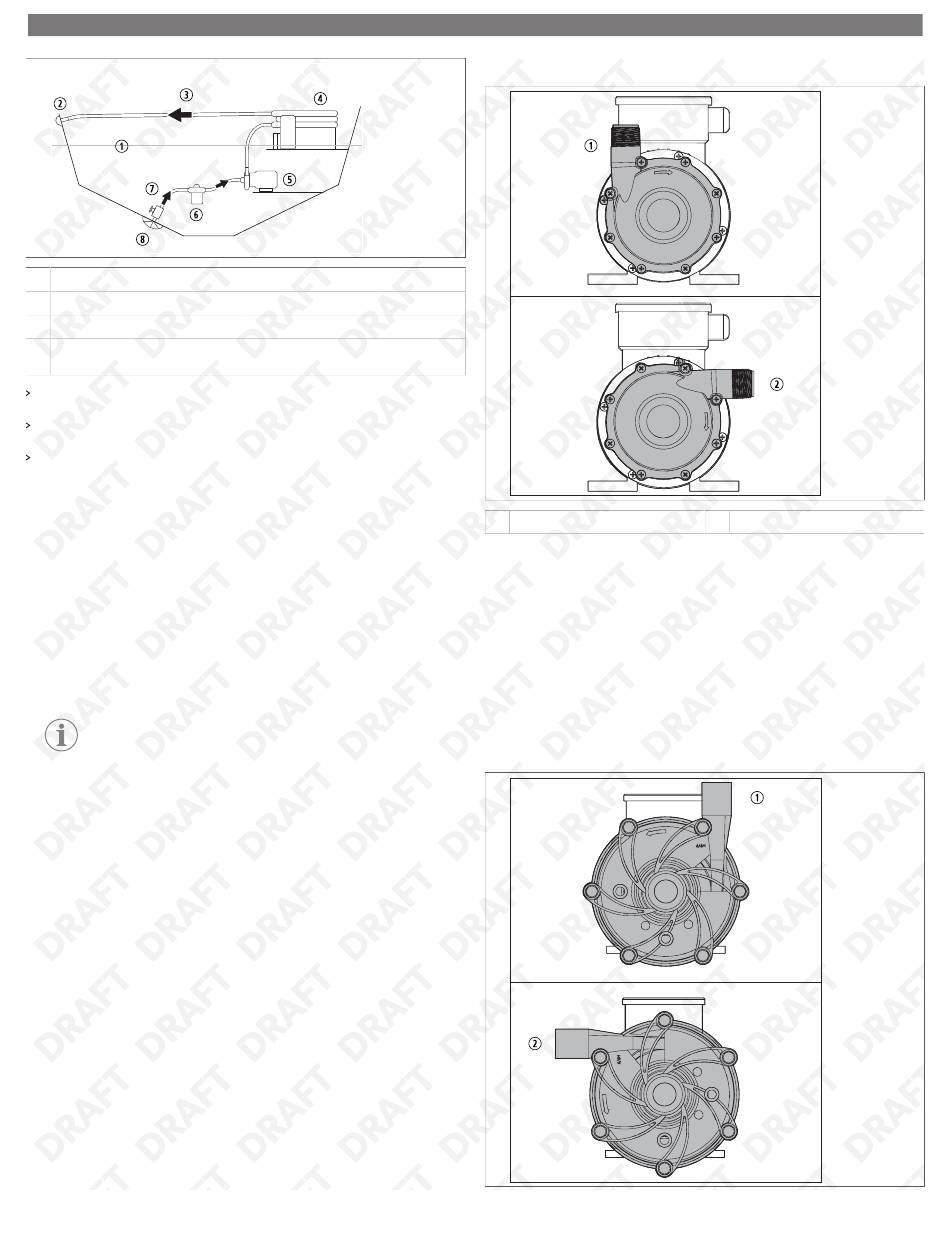

q
① Veepiir
② Merevee väljalase
③ Väljalaske vool
④ Kliimaseadme kondensaatori mähis
Parima jõudluse saavutamiseks ja imemiskõrguse vähendamiseks paigutage pump
võimalikult kaugele veepiirist madalamale.
Paigutage pump kohta, mis võimaldab paigaldada tasasele horisontaalasendile
kindlale alusele.
Mootori nõuetekohaseks tööks ja jahutuseks tagage pumba ümber piisav
ventilatsioon.
8.3
Pumbapea pööramine (valikuline)
Pump on eelnevalt konfigureeritud vertikaalse tühjendussuunaga, mis kehtib enamiku
seadmete puhul.
Mõnes rakenduses võib pumbapea pööramine muuta pumba ja torustike paigaldamise
lihtsamaks. Pumbapea pööramine on valikuline ja see tuleks teha enne pumba
paigaldamist.
1. Veenduge, et rõngastihend on pärast pööramist korralikult soones.
Rõngastihend on määritud ja ei peaks vajama rohkem määrimist.
2. Kui pumba tühjendus on horisontaalses konfiguratsioonis, tuleb mootorile lisada
vahelehti, et tõsta pumba esiosa ja vältida häireid.
MÄRKUS Kasutage mootori jalgade täiendavaks toestamiseks plastist
vahelehti (pakkematerjal).
⑤ Pump
⑥ Sõel
⑦ Sisselaske vool
⑧ Kingston (kuulklapp) ja õhuvõtutoruga
tüüpi läbi kere sisselask
8.3.1
Pumbapea pööramine (P030)
① Vertikaalne tühjendus
1. Paigutage mootor püstisesse asendisse, toetades mootori ventilaatori poolsele
otsale.
2. Eemaldage pumba korpuselt kaheksa kruvi.
3. Tõmmake korpus mootori adapterist/kaitsekattest eemale.
4. Pöörake korpust 90 ° , joondades korpuse kruviaugud ja mootori adapteri/
kaitsekatte.
5. Vajutage korpust alla, et kinnitada see mootori adapteri/kaitsekatte külge.
6. Paigaldage kruvid tagasi.
8.3.2
Pumbapea pööramine (muud mudelid)
Mudelite P045, P062, P075, P100, P137, P150, P200 pumbapea pööramiseks kasutage
järgmisi juhiseid.
② Horisontaalne tühjendus
