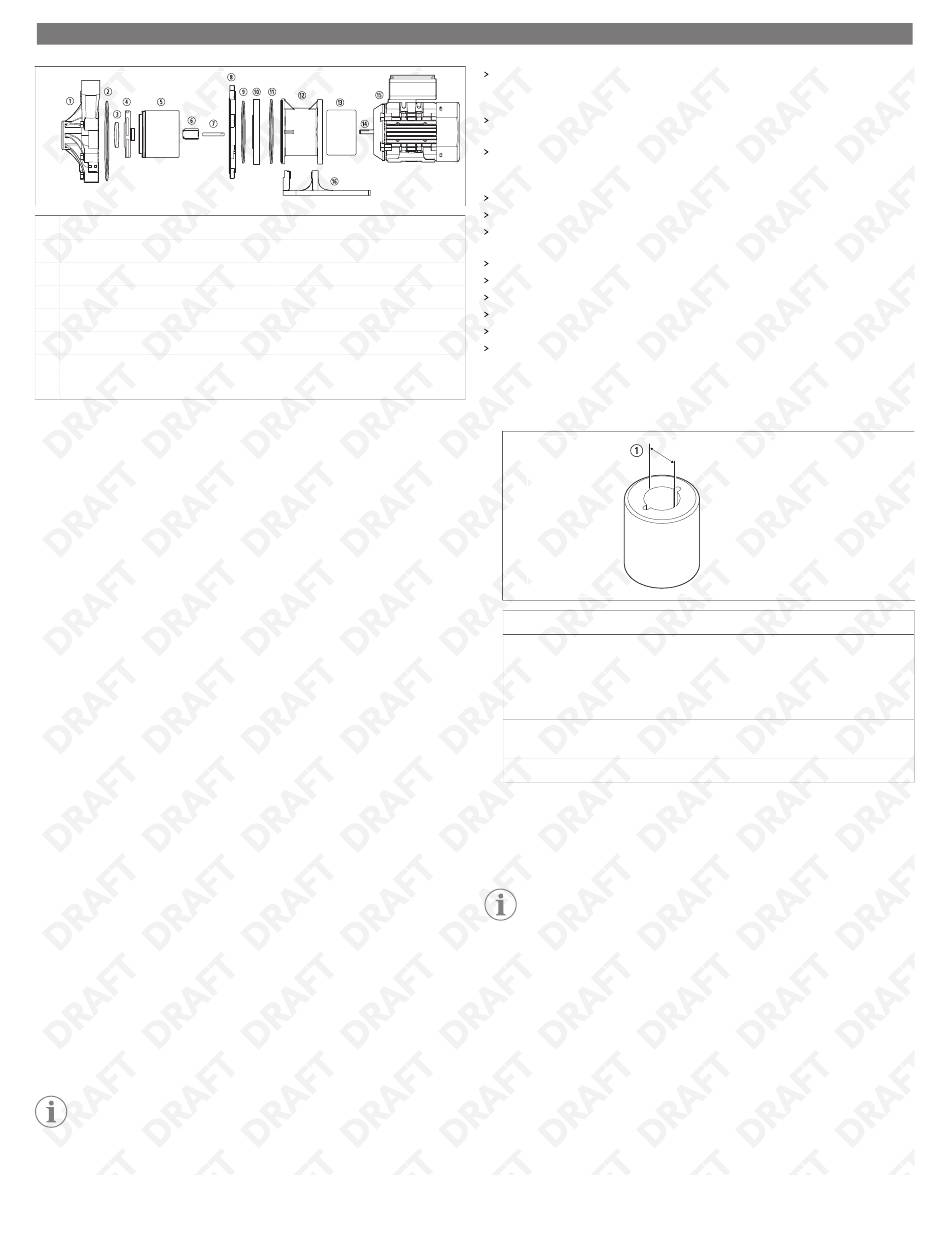

① Pumpehus
② O-ring til hus
③ Støttering for impeller
④ Impellerenhet
⑤ Drivenhet for impeller
⑥ Impellerforing
⑦ Impelleraksel
⑧ Motorbarriere
1. Nedstengning av pumpa. Bryt strømforsyningen til motoren.
2. Skyll pumpa. Tapp ut all væske fra pumpa (se kapittelet
pumpa).
3. For små pumper 2 hp (1,49 kW) eller mindre plasseres pumpa og motoren i stående
posisjon på vieenden av motoren. Eventuelt kan foten festes med klemmer på en
arbeidsbenk.
4. For større pumper med 3 hp (2,24 kW) eller mer plasseres pumpa trygt på gulvet
med pumpekammeret vendt opp.
5. Fjern skruene eller boltene og låseskivene (hvis montert) som fester
pumpekammeret til motoradapteren/-barrieren. Bruk egnet verktøy for de monterte
festeinnretningene.
Motoradapteren til P030-pumpa inkluderer barrieren, mens andre modeller har en
separat motorbarriere og motoradapter.
6. Hold et godt tak i enten pumpekammeret eller motoren, avhengig av modellens
størrelse og vekt, og trekk rett ut for å løsne pumpekammeret fra motoren.
7. Hvis pumpekammeret har den valgfrie O-ring-tetningen, må du passe på at O-ringen
forblir på motoradapteren.
8. Plasser pumpekammeret på en arbeidsbenk med huset vendt opp.
9. Fjern skruene eller boltene på utsiden av pumpehuset.
Antallet festeinnretninger på huset vil variere ut fra pumpemodellen.
10. Hold et godt tak i pumpehuset og trekk rett opp for å erne det fra
pumpekammeret.
11. Fjern støtteringen for impelleren, impellerenheten, drivenheten for impelleren og
deretter impellerforingen.
12. Fjern impellerakselen.
På P030-pumpa er impellerakselen festet til motoradapteren. På alle de andre
modellene er impellerakselen festet til motorbarrieren.
13. Fjern motorbarrieren og barrierens O-ring (hvis montert) fra motoradapteren.
14. Gjelder kun for P045, P062, P075, P100, P137, P150, P200: Om nødvendig kan du
slå forsiktig på baksiden av motorbarrieren med en myk stang av tre eller plast for å få
den til å løsne.
15. Gjelder kun for P045, P062, P075, P100, P137, P150, P200: Fjern klemringen og
klemmens O-ring fra motoradapteren.
16. Stram mutrene før demontering for å forhindre at den skyves ut på baksiden av
pumpekammeret.
10.4
Inspisering av pumpekomponentene
MERK Kontakt Dometic kundeservice for å få tak i et pumpeslitasjesett eller
et utskiningssett for pumpas våte sliteasjedeler.
84
⑨ Motorbarriere
⑩ Klemring (ikke inkludert på P200)
⑪ O-ring for klemme
⑫ Motoradapter
⑬ Ytre drivmagnet
⑭ Motoraksel
⑮ Motor
⑯ Fot (ikke inkludert på P200)
Skylling og tapping av
Undersøk pumpehuset regelmessig for tegn på slitasje eller skade. Kontroller for
tegn til gnissing, sprekkdannelse på støtteringen eller skader på støtten til den fremre
akselen.
Kontroller impelleren, drivenheten, støtteringen, foringen og kontaktflatene mellom
impelleren og pumpekammeret for slitasje.
Ski ut foringen hvis dimensjonene til foringen overskrider maks. tillatt diameter på
grunn av slitasje. Se kapittelet
Impellerforingens slitasjetoleranse
akseptable dimensjoner.
Kontroller på innsiden og utsiden av motorbarrieren for tegn til slitasje eller gnissing.
Kontroller det ytre drevet for tegn til gnissing, skade, korrosjon eller løse magneter.
Kontroller O-ringen for kjemisk tæring, oppsvulming, sprøhet, kutt eller andre former
for skade.
Ski ut O-ringen hvis den er slitt eller skadet.
Ski ut den slitte eller skadde klemringen.
Rengjør delene som skal brukes på nytt med et mildt rengjøringsmiddel.
Fjern alt materiale som kan ha en slipeeffekt.
Ski ut pumpa hvis motorakselen med tetningen er slitt eller skadet.
Kontroller motorpakningene ved å dreie motoren manuelt. Hvis akselrotasjonen ikke
er jevn eller hvis du ser at det er radialt/aksialt endeslakk, må pumpa skies ut.
10.4.1
Impellerforingens slitasjetoleranse
1. Bruk diagrammet og tabellen nedenfor for å avgjøre slitasjen på impellerforingen.
Modell
• P030
• P045
• P062
• P075
• P100
• P137
• P150
P200
2. Foringen må skies ut hvis den innvendige diameteren overskrider den maksimale
toleransen.
10.5
Montering av slitasjesett for pumpa
MERK Dette settet er tilleggsutstyr og selges separat.
1. Plasser impelleren / den indre drivenheten med impelleren vendt opp i en
spindelpresse. Om nødvendig kan du støtte bunnen av enheten med klosser slik at
foringen kan falle ut.
2. Tre en aksel med 1 in (25,4 mm) diameter i plast eller tre gjennom impelleren slik at
du kan trykke ut foringen.
3. Fjern impellerenheten fra spindelpressen.
4. Plasser impellerenheten på et flatt underlag slik at støtteringen til impelleren er vendt
ned.
5. Nå som den sporede siden av utskiningsforingen er vendt mot baksiden av det
indre drevet, kan du plassere det flate området i foringen med det flate området i
den indre drivmagneten.
6. Tre forsiktig foringen inn på det indre drevet til foringen når bunnen.
7. Sett sammen pumpa igjen
(seSette sammen pumpa igjen
for informasjon om
Foringens innvendige diameter
0,42 in (10,54 mm)
0,52 in (13,08 mm)
0,78 in (19,81 mm)
på side 85).
