BG
8.2
Местоположение на инсталацията
ВНИМАНИЕ! Опасност от повреда
Моторът не е потопяем и трябва да бъде разположен в суха среда.
Изходът на помпата трябва да е над входа.
Не монтирайте помпата вертикално или с мотора под помпата.

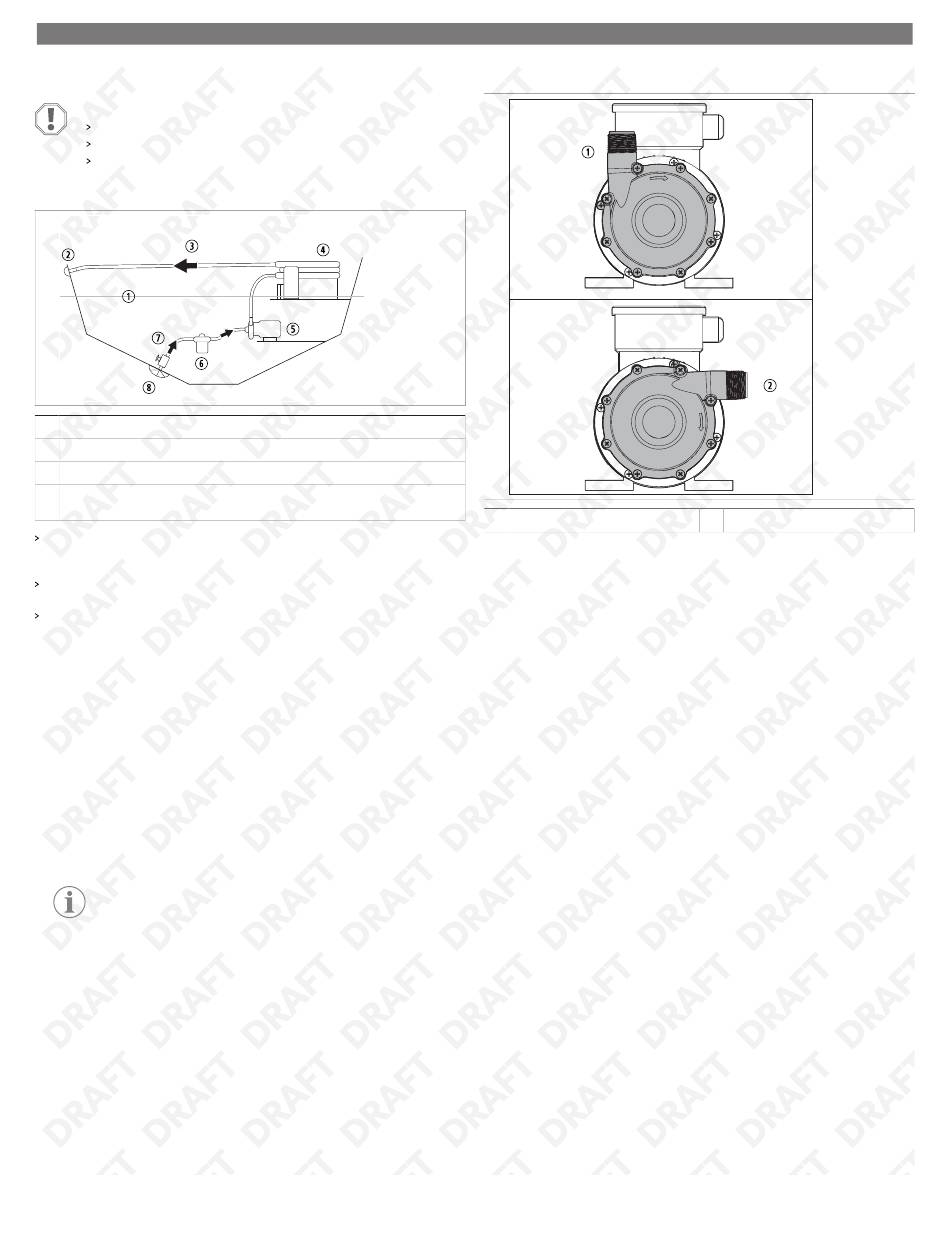

Направете справка със следната диаграма, докато избирате мястото на монтаж.
q
① Водолиния
② Изход за морска вода
③ Изходящ поток
④ Кондензаторна бобина за A/C (клима-
тик)
Поставете помпата колкото е възможно по-надолу от водната линия, за да
постигнете най-добра производителност и да намалите до минимум смукателния
подем.
Поставете помпата на място, което позволява монтиране в хоризонтално
положение, на сигурна основа.
Осигурете подходяща вентилация около помпата за правилна работа и охлаждане
на мотора.
8.3
Завъртане на напора на помпата (опция)
Помпата е предварително конфигурирана с вертикална ориентация на
нагнетяването, която е приложима за повечето инсталации.
При някои приложения завъртането на напора на помпата може да улесни монтажа
на помпата и тръбопроводите. Завъртането на напора на помпата не е задължително
и трябва да се извърши преди монтажа на помпата.
1. След завъртане се уверете, че О-пръстенът е правилно поставен в жлеба.
О-пръстенът е смазан и не трябва да се нуждае от допълнително смазване.
2. Когато нагнетяването на помпата е в хоризонтална конфигурация, двигателят
трябва да се подпре, за да се повдигне предната част на помпата, за да се избегнат
смущения.
УКАЗАНИЕ Използвайте пластмасовите транспортни подложки
(опаковъчен материал), за да осигурите допълнителна опора под
крачетата на мотора.
162
⑤ Помпа
⑥ Цедка
⑦ Входящ поток
⑧ Кингстон (сферичен клапан) и входен
отвор през корпуса
8.3.1
Завъртане на напора на помпата (P030)
① Вертикално нагнетяване
1. Поставете мотора в изправено положение, като се опирате на края на
вентилатора на мотора.
2. Отстранете осемте винта от корпуса на помпата.
3. Издърпайте корпуса далеч от адаптера/бариерата на мотора.
4. Завъртете корпуса на 90 ° , като подравните отворите за винтове на корпуса и
адаптера/бариерата на мотора.
5. Натиснете надолу корпуса, за да го поставите върху адаптера/бариерата на
мотора.
6. Монтирайте отново винтовете.
8.3.2
Завъртане на напора на помпата (други модели)
Използвайте следните инструкции, за да завъртите напора на помпата на модели
P045, P062, P075, P100, P137, P150, P200.
② Хоризонтално нагнетяване
