5. Met de zijde met de sleuven van de vervangende sluitbus naar de achterkant van de
binnenste aandrijving gericht, lijnt u de platte kant van de bus uit met de platte kant
van de magneet van de binnenste aandrijving.
6. Duw de sluitbus met lichte druk in de binnenste aandrijving totdat de sluitbus niet
verder kan.
7. Zet de pomp weer in elkaar (zie
De pomp opnieuw monteren
10.6
Een vervangingskit voor het natte uiteinde van een pomp
installeren
INSTRUCTIE Deze kit is optioneel en wordt afzonderlijk verkocht. De
pompkop die wordt verbonden met de motor is inbegrepen in de kit.
Volg de onderstaande instructies om de vervangingskit voor het natte uiteinde van de
pomp te kunnen installeren voordat u de pomp opnieuw monteert:
1. Voor kleine pompen met 2 hp (1,49 kW) of minder, zet u de pomp en op het
ventilatoruiteinde van de motor of klemt u de pompvoeten stevig vast op een
werkbank.
2. Voor groter pompen met 3 hp (2,24 kW) of meer, plaatst u de pomp en motor stevig
op de vloer met de pompkop naar boven.
3. Verwijder de schroeven of bouten en borgringen (indien aanwezig) waarmee de
pompkop is bevestigd aan de geïnstalleerde motorvergrendelingen.
4. Houd de pompkop (of de kant die niet geklemd is) stevig vast en trek recht naar
buiten om de pompkop en de motor los te koppelen.
5. Lijn de gaten op het vervangende natte uiteinde voor de pomp uit met de gaten op
de motoradapter.
6. Plaats de schroeven of bouten of borgringen (indien aanwezig).
7. Raadpleeg voor elk pompmodel de cijfers en gegevens in het gedeelte
opnieuw
monteren.
10.7

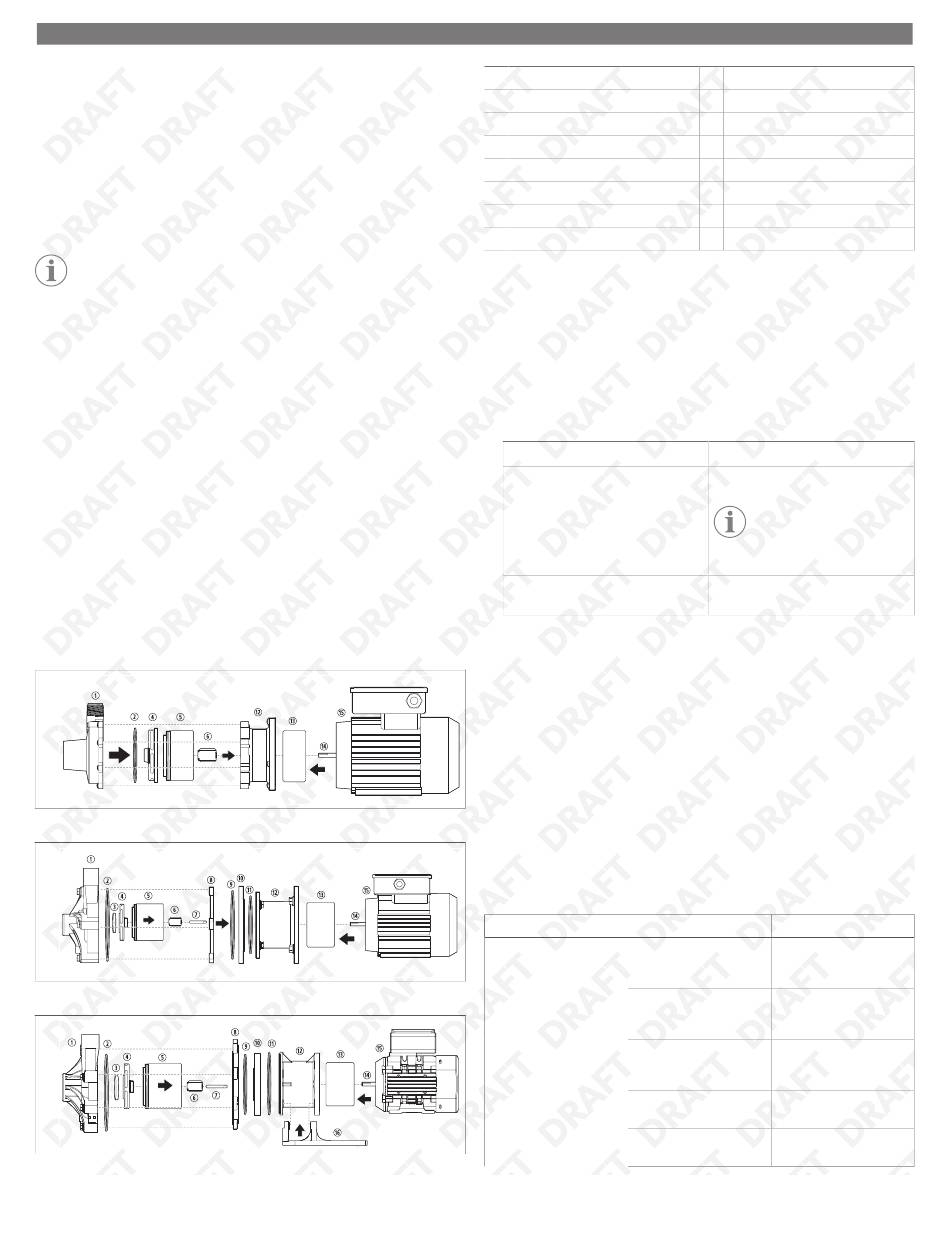

De pomp opnieuw monteren
P030 opnieuw monteren
P045, P062, P075, P100 opnieuw monteren
P137, P150, P200 opnieuw monteren
① Pomphuis
② O-ring behuizing
③ Drukring waaier
④ Waaierconstructie
⑤ Waaieraandrijving
op pagina 61).
⑥ Waaiersluitbus
⑦ Waaieras
⑧ Motorafbakening
1. Alleen P045, P062, P075, P100, P137, P150, P200:
a) Breng de O-ring van de klem aan op de klemring en monteer deze op de
motoradapter. Druk het geheel stevig aan om een goede afdichting te
waarborgen.
b) Breng de O-ring van de afbakening aan op de motorafbakening en monteer
deze op de motoradapter.
c) Monteer de waaieras en lijn daarbij de vlakken van de as uit met de vlakken in
de motorafbakening. Zorg dat de waaieras volledig in de motorafbakening is
ingebed.
2. Monteer vervolgens de drukring, de aandrijfconstructie en de sluitbus van de
waaier.
Optie
P030
De pomp
P045, P062, P075, P100, P137, P150,
P200
3. Plaats de O-ring van de behuizing in de groef van het pomphuis en breng een
olievrij smeermiddel aan.
4. Monteer het pomphuis op de pomp en zorg er daarbij voor dat de afvoer zich in de
juiste richting bevindt voor de specifieke installatie.
5. Houd het pomphuis met één hand vast, monteer twee bouten of schroeven en
sluitringen (indien aanwezig) op tegenoverliggende plaatsen en draai ze met de
hand vast.
6. Plaats dan de resterende vergrendelingen voor het pomphuis en draai deze vast met
de hand.
7. Gebruik een dopsleutel of schroevendraaier (afhankelijk van de vergrendelingen)
om alle bouten gelijkmatig aan te draaien volgens een sterpatroon.
11 Problemen oplossen
Volg de hieronder genoemde instructies om gevallen te verhelpen die niet het gevolg
zijn van een gebrekkige afwerking of materialen.
Fout
Er is onvoldoende debiet of
er is geheel geen debiet.
⑨ Motorafbakening
⑩ Klemring (niet meegeleverd bij P200)
⑪ O-ring klem
⑫ Motoradapter
⑬ Magneet buitenste aandrijving
⑭ Motoras
⑮ Motor
⑯ Voet (niet meegeleverd bij P200)
Beschrijving
Monteer de sluitbus van de waaier.
INSTRUCTIE In de waaiercon-
structie van de P030 zijn de
drukring en aandrijfconstructie
reeds geïntegreerd.
Monteer vervolgens de drukring, de aan-
drijfconstructie en de sluitbus van de waaier.
Mogelijke oorzaak
Voorstel tot oplossing
Er bevindt zich een luchtlek
Controleer de leidingver-
in de aanzuigleiding.
bindingen en vervang de af-
dichtingen.
De pomp is niet voorge-
Zorg dat de pompkop met
vuld.
vloeistof is gevuld voordat u
hem inschakelt.
De opvoerhoogte van het
Controleer de toepasselijke
systeem is hoger dan ver-
vereisten; mogelijk is een
wacht.
grotere pomp nodig.
Een klep is gesloten.
Open de aanzuig- en af-
voerkleppen.
De viscositeit of specifieke
Controleer de concentraties
zwaartekracht is te groot.
van het vloeistofmengsel.
